成都城廂古城璞域精品酒店設計方案

項目概述

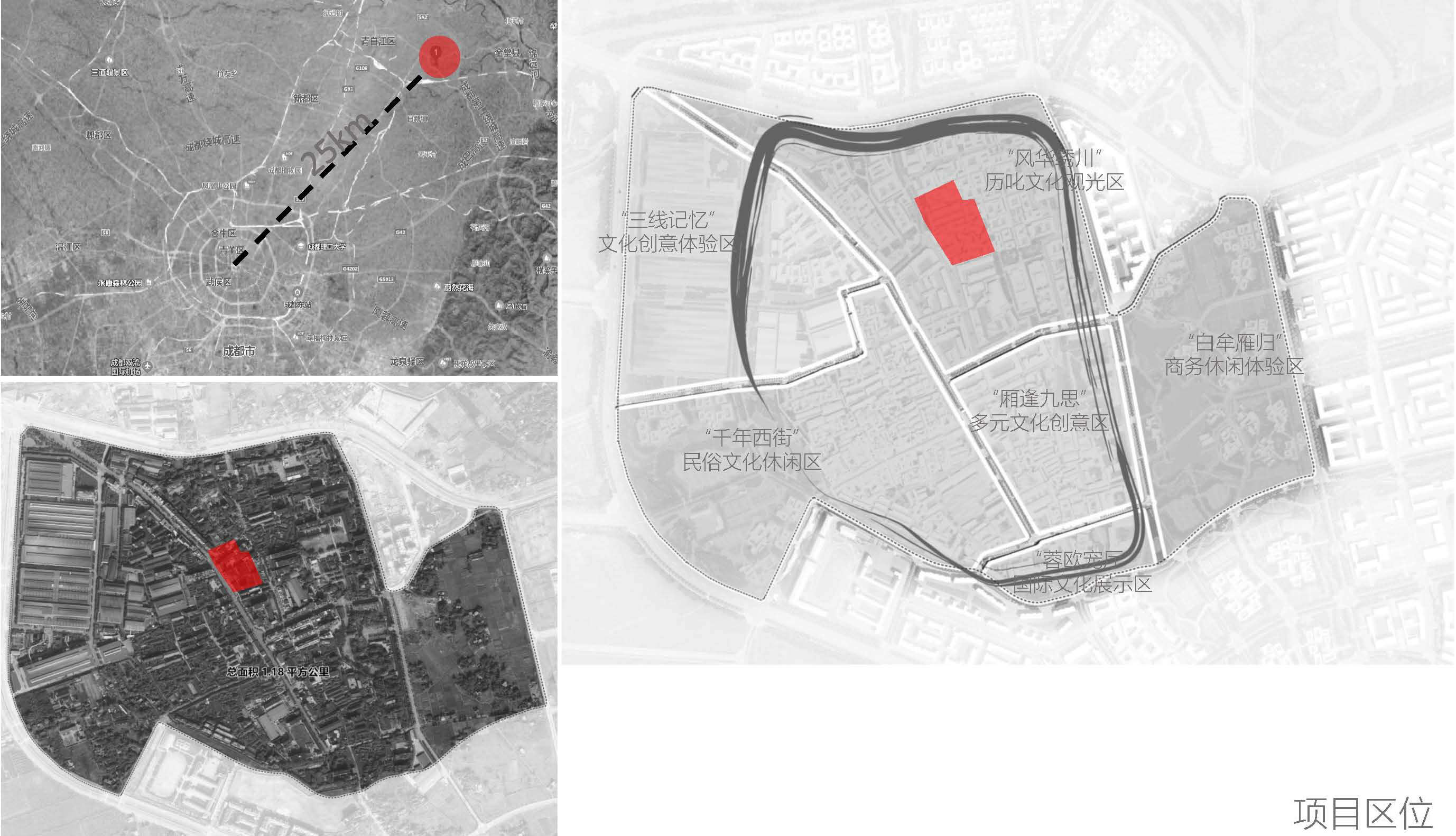

本項目位于成都市東北部的城廂天府文化古鎮奎閣巷地塊，距離成都市中心約25km。

項目用地位于在城廂天府文化古鎮北部的為“風華繡川” 歷叱文化觀光區內。

本案設計通過酒店沉浸式展現宗族與院落文化，做一個可以住的博物館。打造沉浸體驗式、原生院落的博物酒店。

第一篇 設計背景及上位規劃解讀

本項目位于成都市東北部的城廂天府文化古鎮奎閣巷地塊，距離成都市中心約25km。

項目用地位于在城廂天府文化古鎮北部的為“風華繡川”歷叱文化觀光區內。

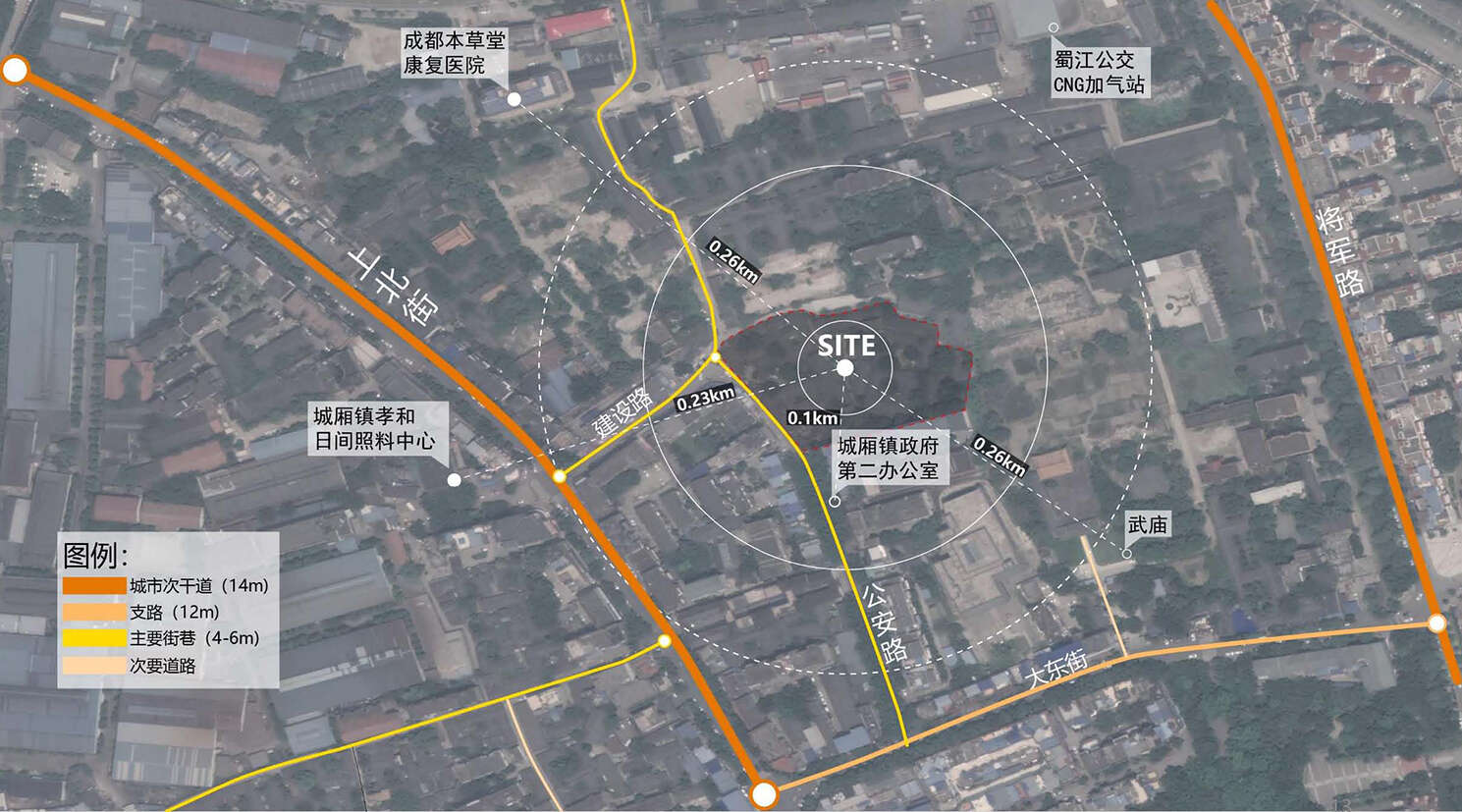

街巷關系

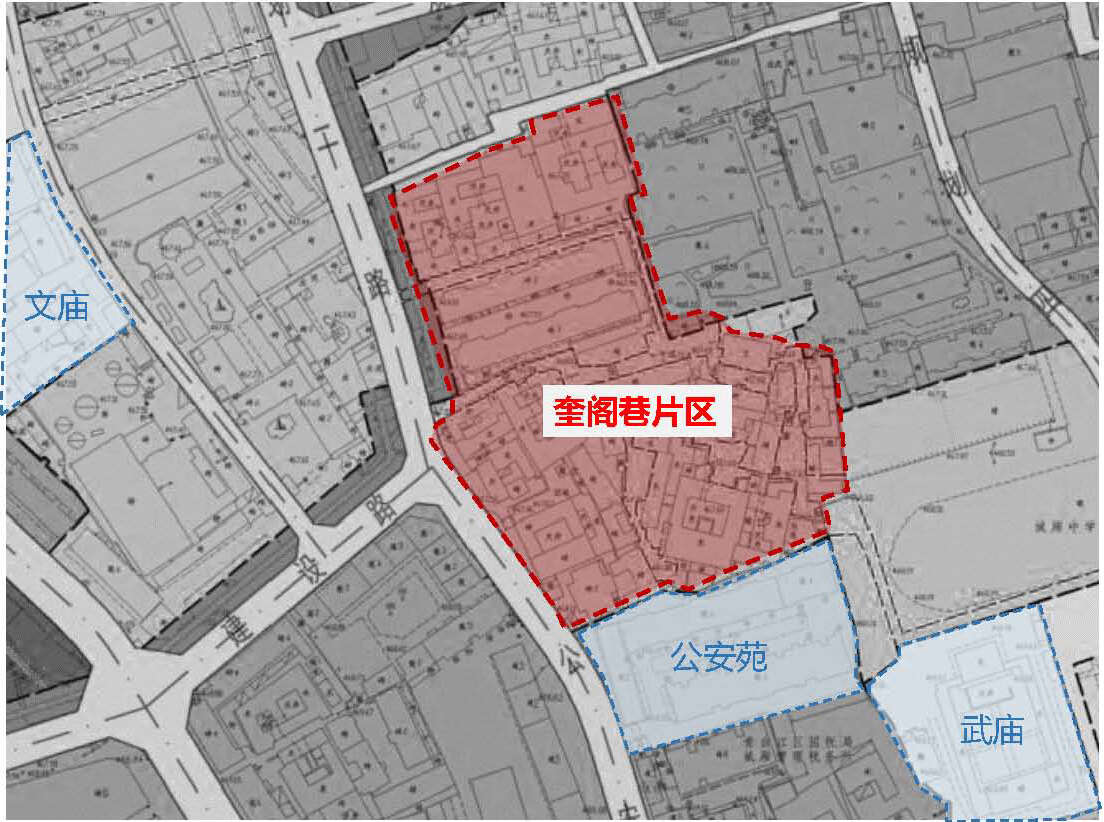

區域分析

奎閣巷區域位于城廂鎮北部，總占地面積約16600㎡，場地北側為傳統風貌院落，場地南側為公安苑小區，東側為規劃公園，西側臨公安街及規劃道路。

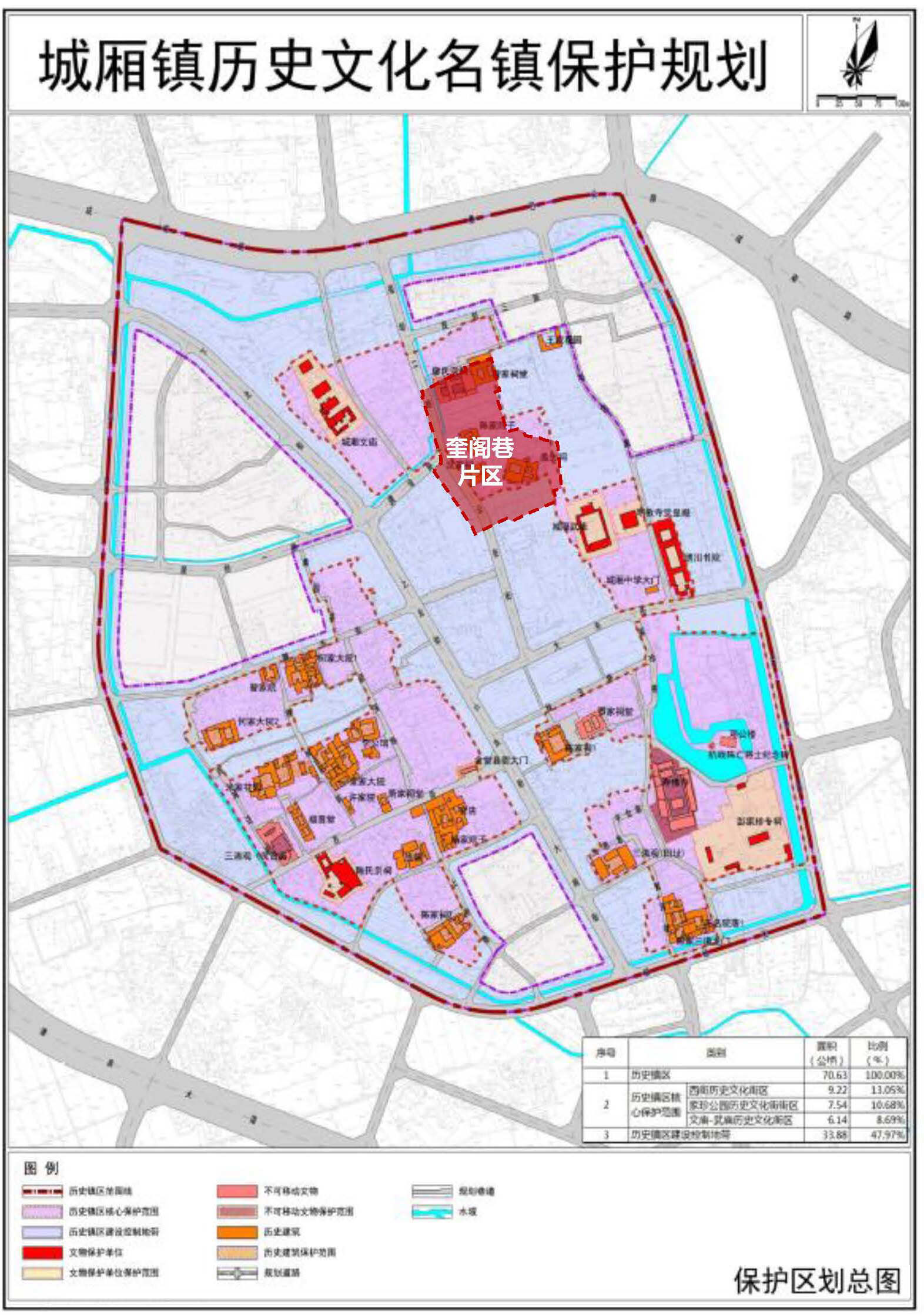

本項目區域?qū)儆诔菐麣v史鎮區文廟-武廟核心保護范圍，對該區域的保護要求為：

（1）核心保護范圍內應保持原有的空間格局、街巷特色，并對原有肌理脈絡遭到破壞的地段進行修復，延續原有街巷空間的尺度和質感；

（2）核心保護范圍內的建筑物（構筑物），應根據風貌、質量、年代、高度和功能的不同，實施分類保護。

  ①核心保護范圍內的文物保護單位不得拆除，因保護需要進行拆違、修繕、改建、擴建的，需向受保護文物同級政府主管部門申請，經專家論證同意后，由政府部門發放許可文件；

  ②核心保護范圍內的歷史建筑不得拆除，除必要的基礎設施和公共服務設施建設外，所有其它對歷史建筑的新建、改建、擴建活動，需取得區級規劃主管部門批復；

  ③核心保護范圍內的傳統風貌建筑原則上不得拆除，對建筑的修繕、改建、擴建不得破壞原有的院落空間格局；

  ④核心保護范圍內的其他建筑，原則上應予以拆除，暫時無條件拆除的，應進行風貌整治以與歷史街區相協調；

  ⑤核心保護范圍內，新建建筑、拆除建筑的再建設，其性質、高度、體量、結構、材料、立面、色彩和西部等應與核心保護范圍內整體風貌協調，且建筑高度不應超過10m。

第二篇 現狀調研

奎閣巷片區總面積約16600㎡，其中詠歸川酒店區域用地面積約9800㎡，地塊現有6處不可移動文物（廖家祠、曾家祠、陳公館、沈家祠、奎閣巷民居、蓋忠祠）及大量川西傳統風貌建筑。場地內保留川西傳統風貌建筑約1873.6㎡。場地內無明顯高差。

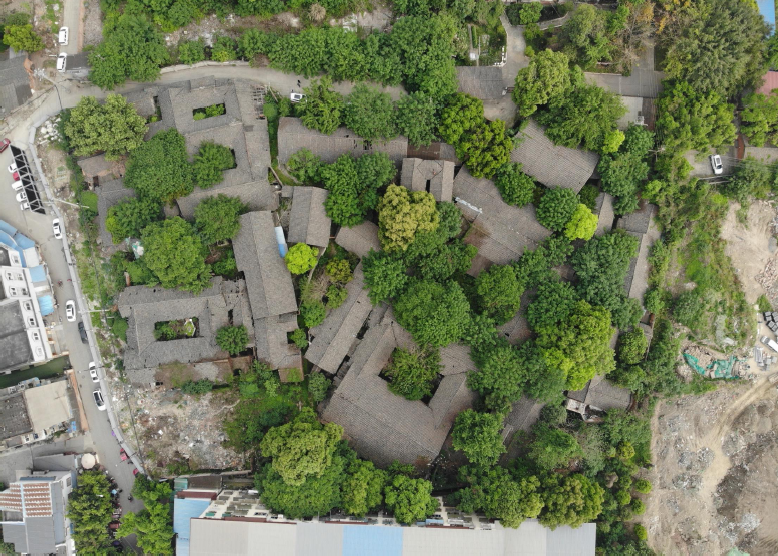

◆場地航拍（酒店區域）

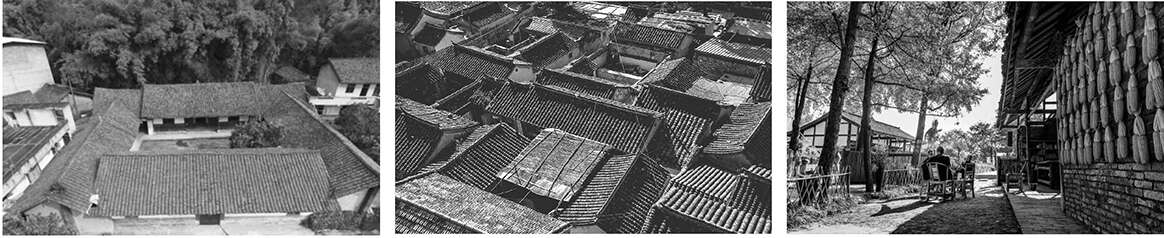

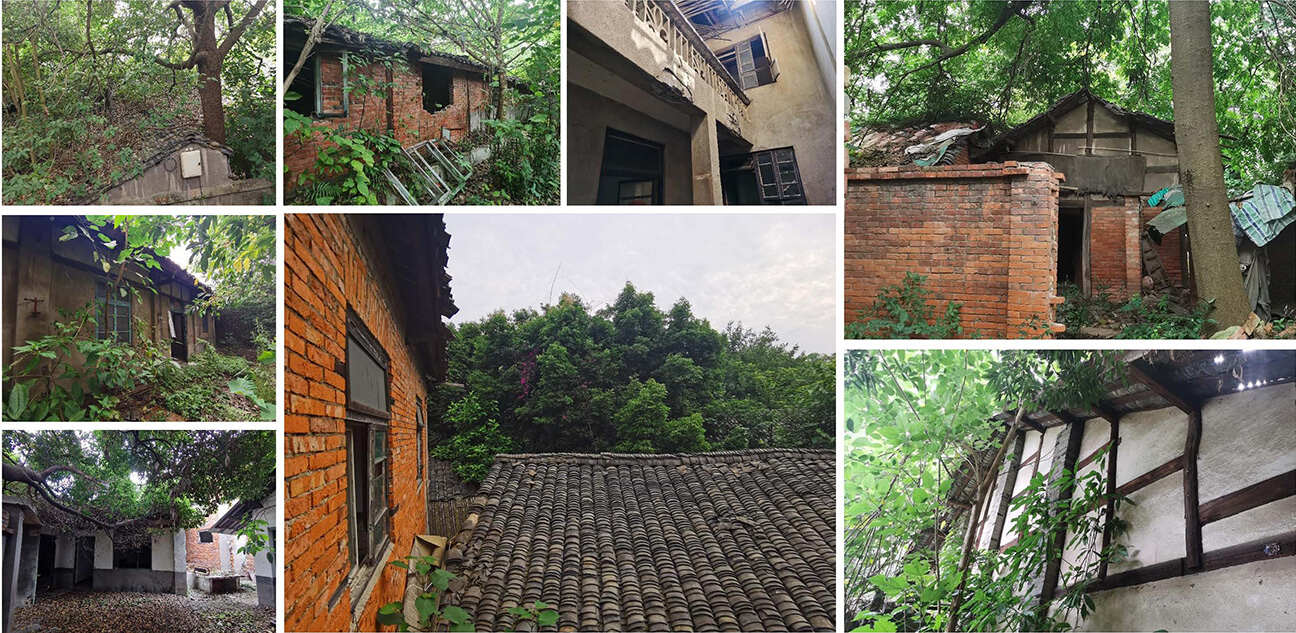

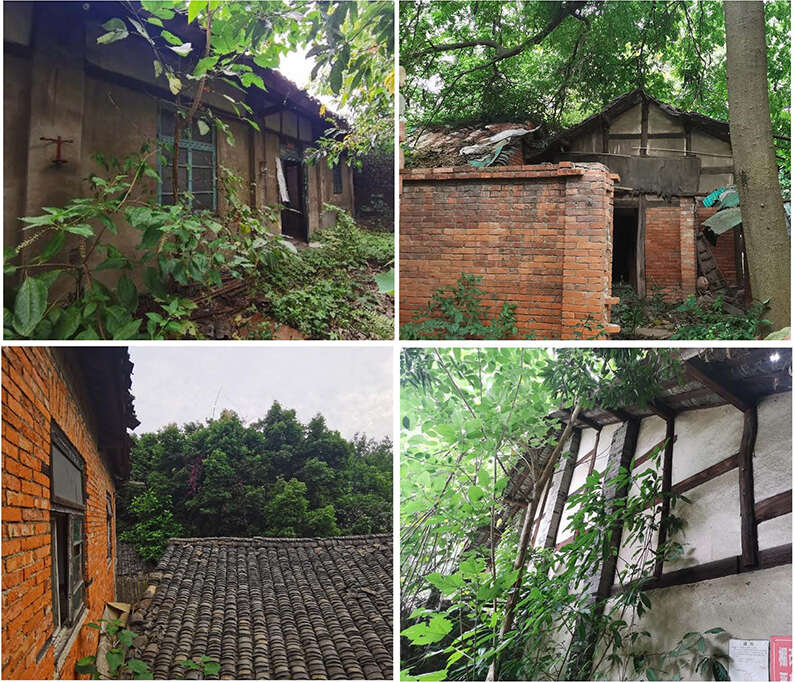

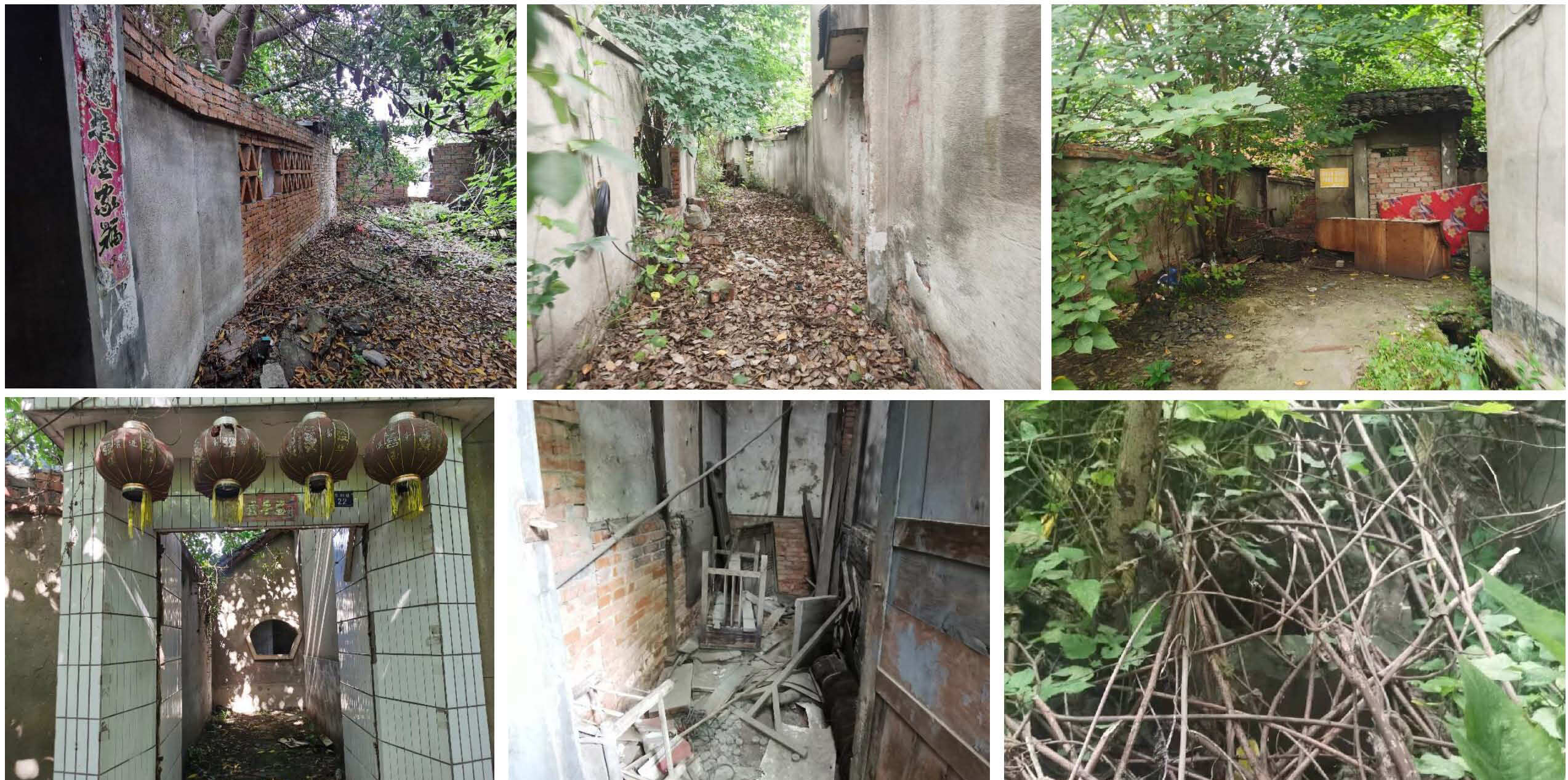

◆現狀照片

本項目區域?qū)儆诔菐麣v史鎮區文廟-武廟核心保護范圍，對該區域的整治措施要求為：

1、文物保護單位、不可移動文物和歷史建筑保護措施

文物保護單位、不可移動文物和歷史建筑保護措施以保護、修繕和保留為主，規劃維持建筑原貌及建筑形成的空間格局，真實反映歷史遺存。對已被破壞的建筑，按相應要求進行修繕。

2、傳統風貌建筑保護措施

規劃復原被拆毀、修復被破壞的傳統風貌建筑，拆除隨意加建的、與傳統風貌不協調的建筑物（構筑物），恢復傳統風貌建筑的平面與空間格局（庭院天井），整治建筑周邊環境，提升傳統風貌建筑的環境質量。

對傳統風貌建筑進行適度改善，修復被損毀的屋脊，更換潮、翹、折、斷的椽、枋、梁、檁及木樓板等，提高建筑的結構安全性；恢復傳統建筑的立面形式及風貌特色，修復傳統建筑的隔扇、花窗及構件裝飾，豐富傳統建筑的藝術特色；改造現有市政管線，提升生活品質，同時安裝消防栓，配置消防器具，完善避雷設施。

3、其他建筑的整治措施

其他建筑的整治主要針對現狀已建的其他建筑，其措施包括整治、拆除兩種方式。整治建筑，即在保持建筑內部功能不變的前提下，對其外觀采用傳統的方式進行整治改造，形成與歷史鎮區建筑相協調的建筑外觀。

整治改造包括增加青瓦屋面或挑檐，清水磚墻或水泥抹面墻面粉刷白色灰漿或白色涂料，清除瓷磚、茶色琉璃、鋁合金門窗等現代材料并以傳統式樣對現代形式的門窗加以改造，改混凝土方柱、磚柱為圓柱并涂板栗色涂料（石柱可保持不變）等。

拆除建筑，即與歷史鎮區建筑風貌不協調的破舊建筑，原則上進行拆除。對有必要進行重建的，嚴格采取川西地區傳統民居、店宅等風貌與形式進行重建。

4、新建建筑的修建原則

新建建筑的修建遵循建筑空間形式、結構形式、屋面、立面裝飾和視覺等五方面的要求。

（1）建筑空間形式

臨街道或傳統巷道的建筑應采用傳統建筑空間形式，形成尺度宜人的天井庭院空間。

（2）結構形式

街道、傳統巷道兩側新建建筑嚴格采用木穿斗、夾壁墻結構，有條件的建筑可采用青石柱作為基礎。非臨街臨巷建筑可采用其他磚混結構，暴露立面應模仿穿斗結構效果。

（3）屋面

建筑屋面臨街、臨巷部分，按照傳統民居做法上鋪小青瓦、片瓦屋脊，其他部分可處理成仿坡屋頂形式。

（4）立面裝飾

臨街臨巷的門窗按照傳統樣式定做，門采用六扇格子門或單扇板門，窗用直欞窗，鋪面裝板窗、風窗，采用直欞或菱紋風窗，比例尺度均衡。內部的門窗可采用現代樣式。外柱及壁柱漆栗色，墻面（包括夾壁墻和外立面磚墻）均白色抹灰，木門窗本色或栗色。

（5）視覺

臨街臨巷建筑屋面標高應保持與周邊傳統風貌建筑屋面標高的連續性，不宜起伏變化太多。非臨街臨巷建筑的層高、層數及屋頂標高應不影響街道行人的視覺效果。新建天井庭院內應布置一定綠化，保證良好的生態環境和景觀特色。

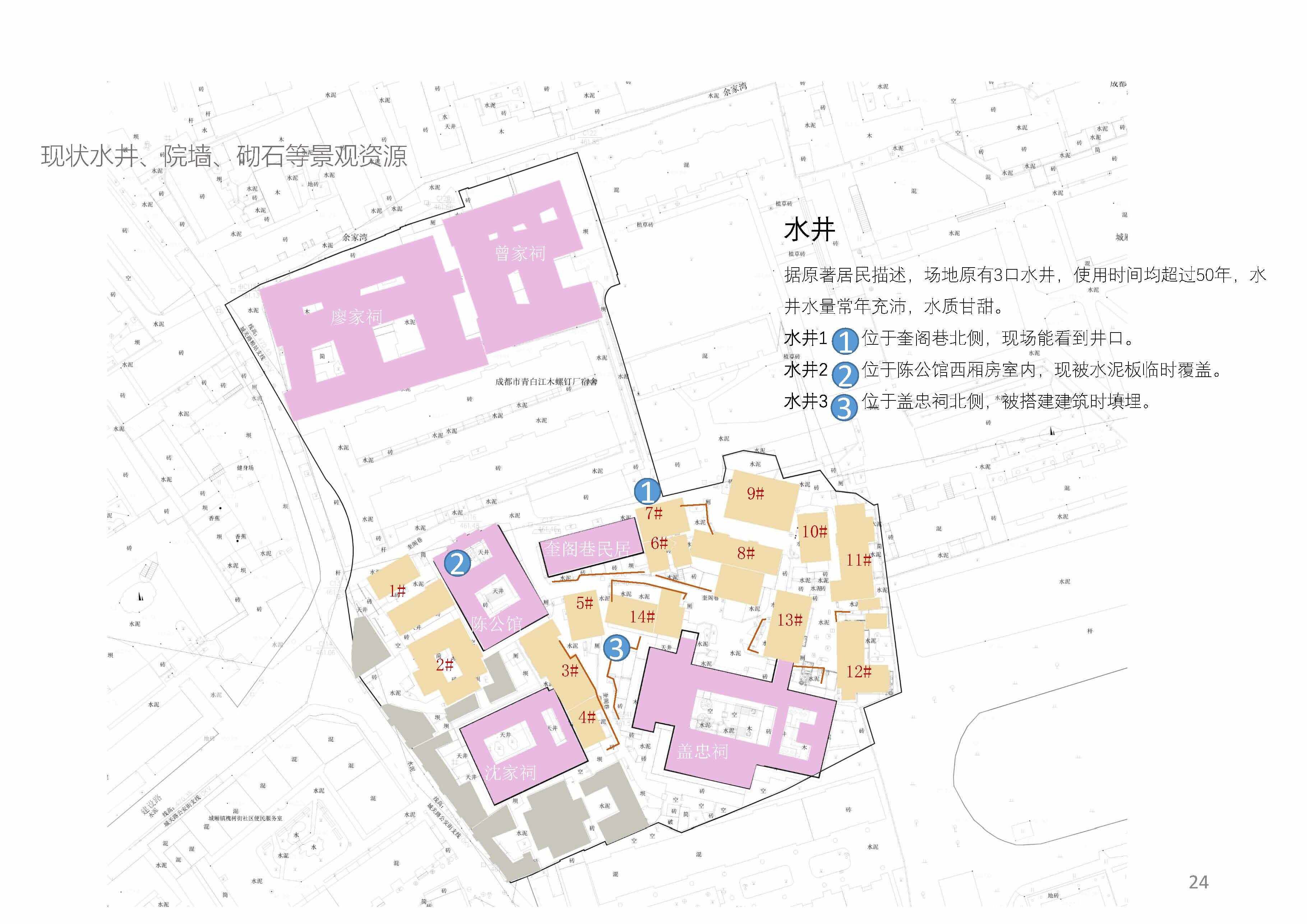

◆現狀水井、院墻、砌石等景觀資源

◆場地現狀其他資源

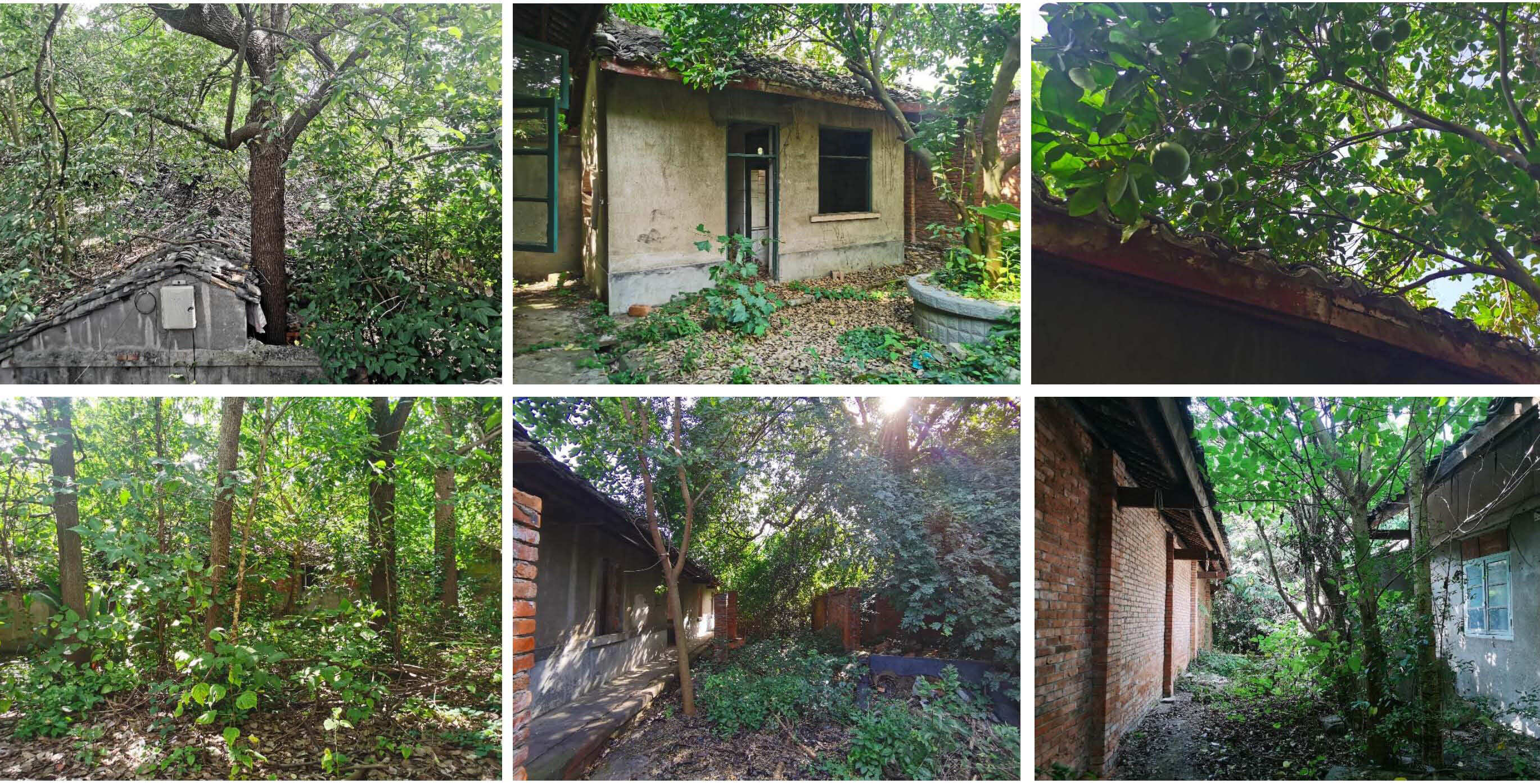

◆現狀植物照片

第三篇 現狀風貌研究

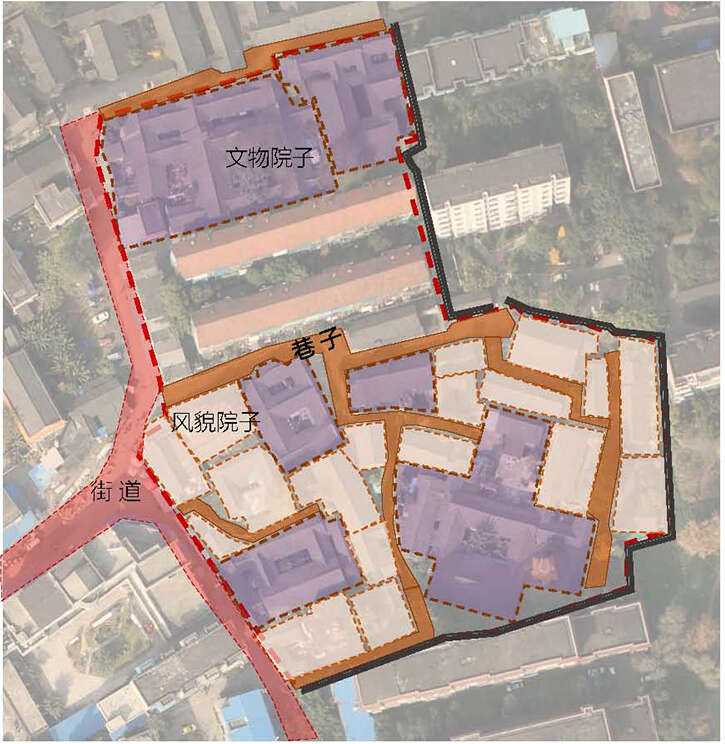

空間格局研究

場地與外部空間聯系：

北側以巷子與北邊的風貌院子連接。南側為4-6層的住宅，以圍墻相隔。東側為居住區和閑置用地，以圍墻相隔。

西側為街區，街道寬度為5-7m。

內部空間形態：

場地內部空間以巷子形成空間基本骨架，以之串聯居住和公共功能的院落的空間形態。

巷子在空間中具有三重功能：

一是作為交通組織空間;

二是提供了社會生活的共享場所，巷道就像是鄰里生活的舞臺，居民可在此小憩、游戲、滯留交談。

三是不同院落的緩沖隔離功能，通過巷子可以將不同的院落予以分隔，減少直接聯系產生的負面干擾。

項目內的居住和公共院落均以建筑和庭院共同圍合而成，建筑作為生活空間，庭院則承擔生活輔助及休閑的功能，不同院落間通過建筑、圍墻、巷子予以分隔。

建筑風貌特征

結構：磚木混合穿斗結構

項目內風貌建筑主要為磚木混合的穿斗結構，將傳統穿斗結構中的中柱、金柱（檐柱）替換成磚柱，其余任舊使用木構，這樣一方面可以繼續使用經濟易施工的木構屋面，又可以減少大木料的投入，還可以將建筑層高提高（傳統的層高受限于中柱的高度），是資源匱乏時期建設者的智慧實踐。

墻身：磚墻+夾泥墻

項目內墻體下部大多采用磚砌，上部大多采用竹編夾泥墻，混合使用的墻體是根據實踐經驗而來的，下部的磚墻更加扎實耐用，不易受到使用的損害，還能夠加固建筑的結構性能，上部的竹編墻體建設成本低，還能夠減輕建筑自重，避免墻體偏移。

屋面：懸山青瓦屋面

項目內建筑屋面均是使用傳統的小青瓦懸山屋面，出檐口1.2m左右，形成沿建筑一圈的檐廊空間，出檐部分是環境到室內的良好過渡，同時能夠保護墻面，減少雨水的侵蝕。

第四篇 設計思考

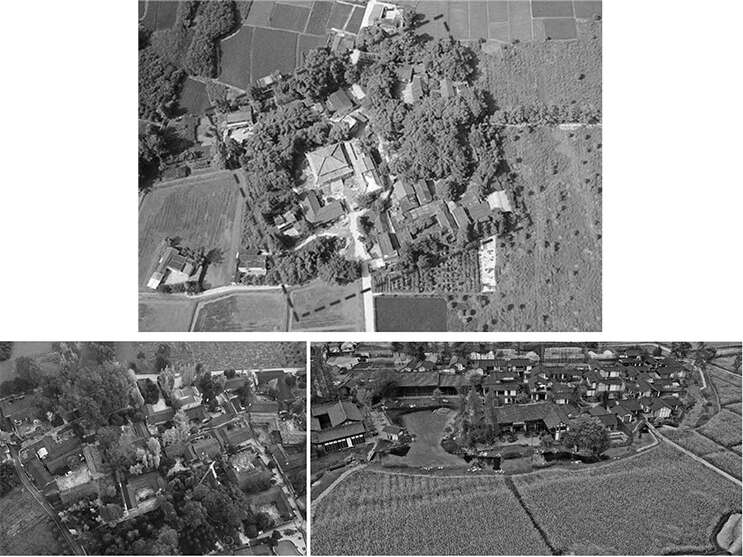

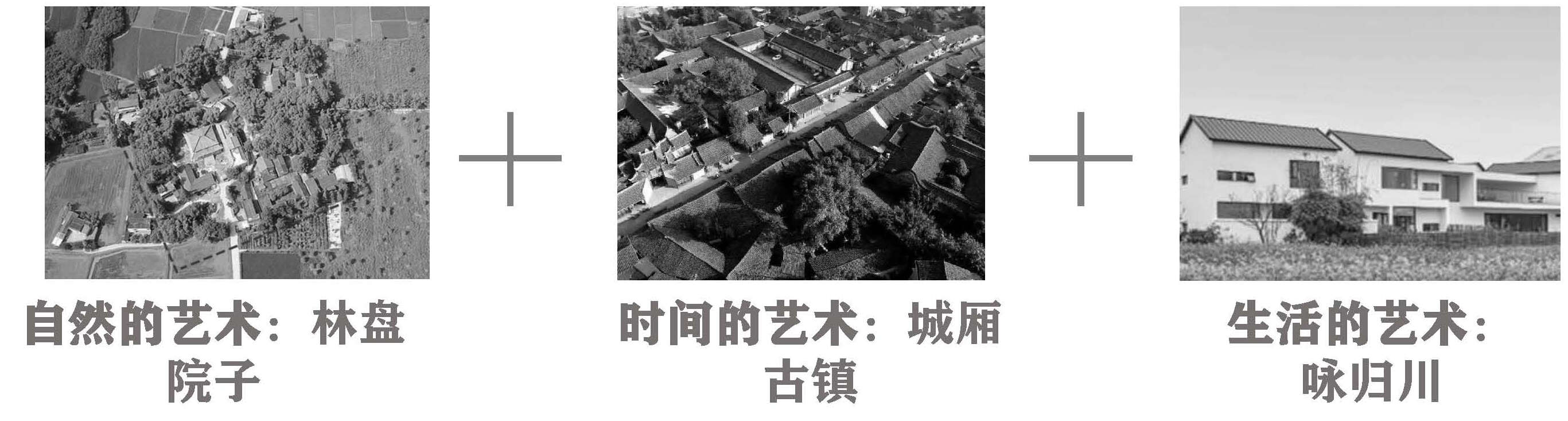

林盤院子——自然的藝術

在長期社會歷史發展過程中，成都周邊廣大區域形成了星羅棋布的鄉村院落，這些院落空間以建筑實體形式和周邊高大喬木、竹林、河流及外圍耕地等自然環境的有機融合，最終構成了以林、水、宅、田為主要要素的川西林盤，從而形成了成都平原特有的川西田園風光。

川西林盤的空間形態,環境氛圍與本項目的基礎條件非常契合,其自然生態的生活方式也與本項目的設計目標有著一致的追求。

院子是復合呈現的空間形態,林盤居住聚落通常為3個層級的組合形式：一定數量的家庭合院組合成為以姓氏為單元的姓氏族居院落，數個族居院落組合成一個居住聚落。

林盤院子——田、林、水、院 的有機結合。

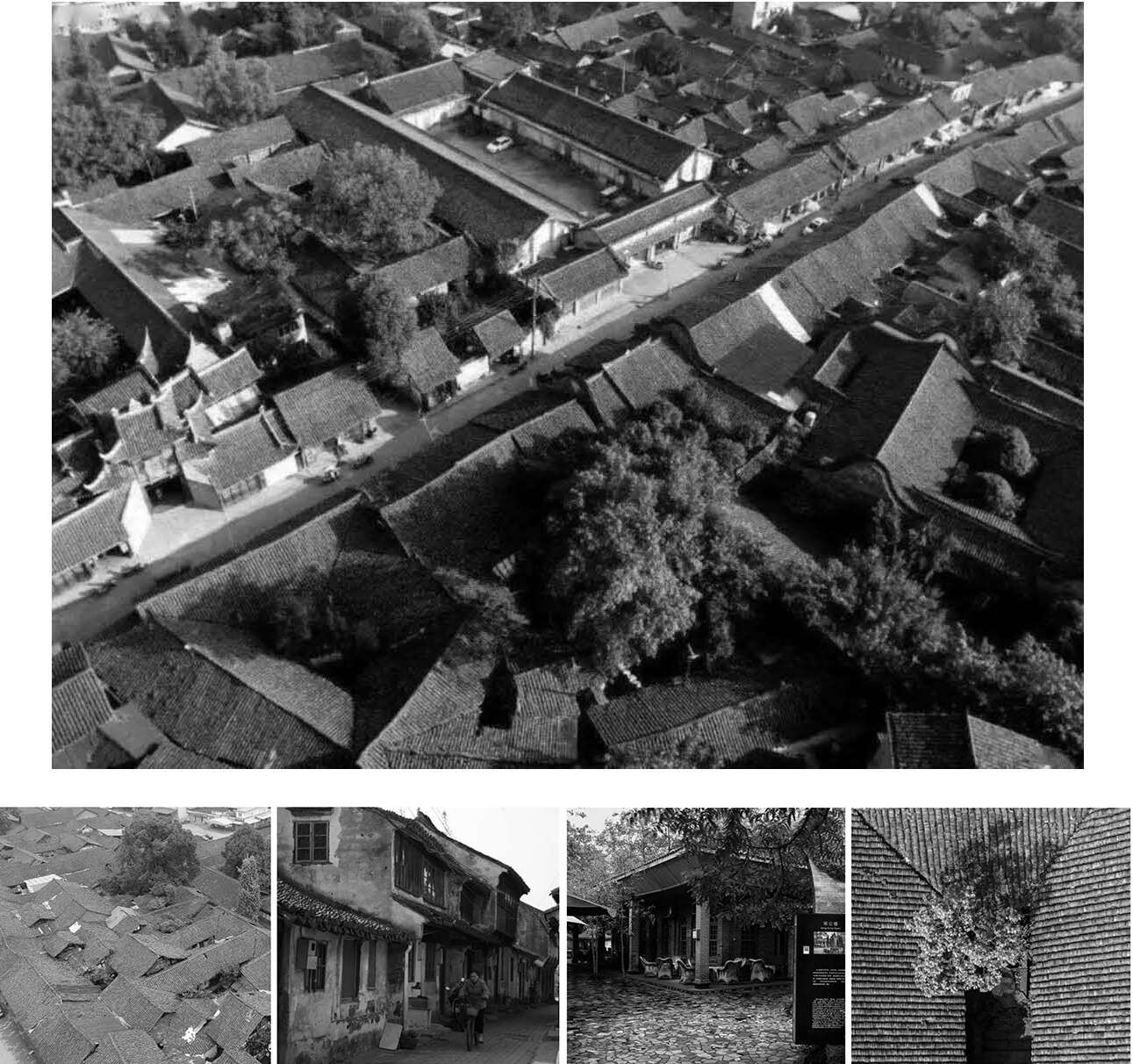

城廂古鎮——時光的藝術

與1400年歷史的凈土寺，在城廂相遇

與歷經千年留存至今的660?護城河，在城廂相遇

與曾經矗?五百年的九百五十四丈城墻的輪廓，在城廂相遇

與成都曾經十七個縣城中僅存的唯一，在城廂相遇

與享譽川西千年的繡川書院，在城廂相遇

與象征著推翻帝制的彭家珍大將軍祠，在城廂相遇

與全國罕見的高于文廟的武廟，在城廂相遇

跨越千年古鎮的街巷總會變化、不變的是 亙古的韻味與似水的柔情

所以 我們?nèi)耘f熟悉她、正如熟悉一幅古樸的風情畫、一首典雅的古詩詞

設計定位

沉浸體驗式 原生院落 博物酒店

在清代、民國至現代風格的原生院落中，體驗跨越百年的居住感受

在200年宗祠院子里看一場戲劇、品一壺香茗，感受延續千年的家族文化

尋訪散布在院落中的主題展廳，聆聽院子曾經的故事

參觀酒店展廳的巡回展出，并有機會與參展的藝術家交流或參加小型藝術沙龍

與家人、孩子一起制作傳統風箏、折紙、空竹等玩具，體驗不同年代的童年樂趣

與家人摯友體驗不同年代的主題家宴，或在餐廳助理的協助下親手為家人、朋友烹制菜品

入夜后酒店會送來特制燈籠，由客人親自將燈籠懸掛到客房檐下，子時會有更夫打更

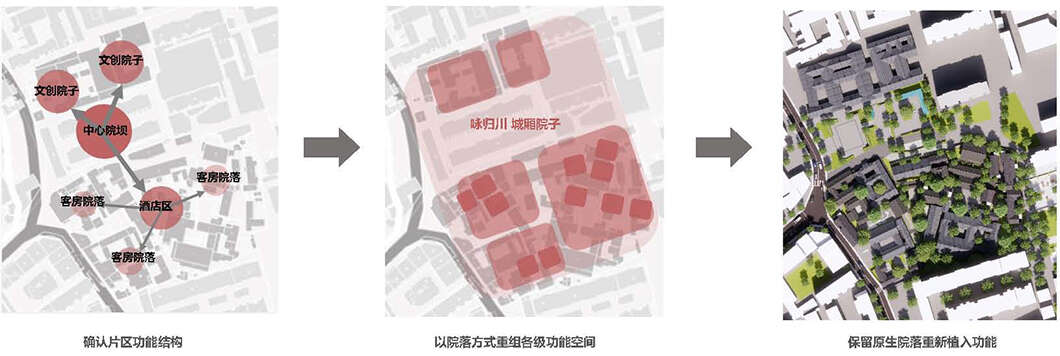

第四篇 總體規劃

中國合院的宅院建筑布局，訴說著中國人世代相傳的合家團聚、和睦相親的家庭生活傳統和渴盼民族凝聚的心理。

數千年來,中國人擁有穩定的以家庭為核心的社會組織形態,民族團結,人心向善,這使得“家”這個概念有了一種群體的溫暖。

合院是中國文化中非常特別的部分，也代表了中國傳統社會學中聚、合的社會文化精神，小家庭聚合成大家族，大家族聚合成為城市、國家；并逐漸形成 “家國同構”的民族文化。

在漫長的歷史長河中,傳統的“家國同構”早已超越了其原始意義,從社會結構升華為精神結構,成為中華民族共同的精神特征。

通過酒店沉浸式展現宗族與院落文化做一個可以住的博物館

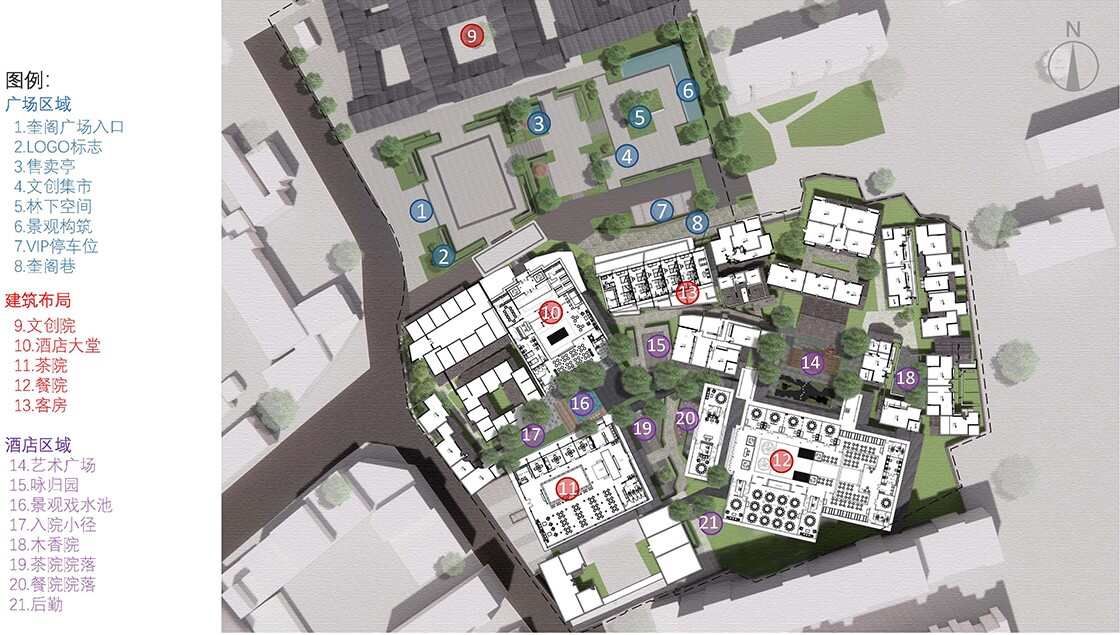

◆奎閣巷區域總平面圖

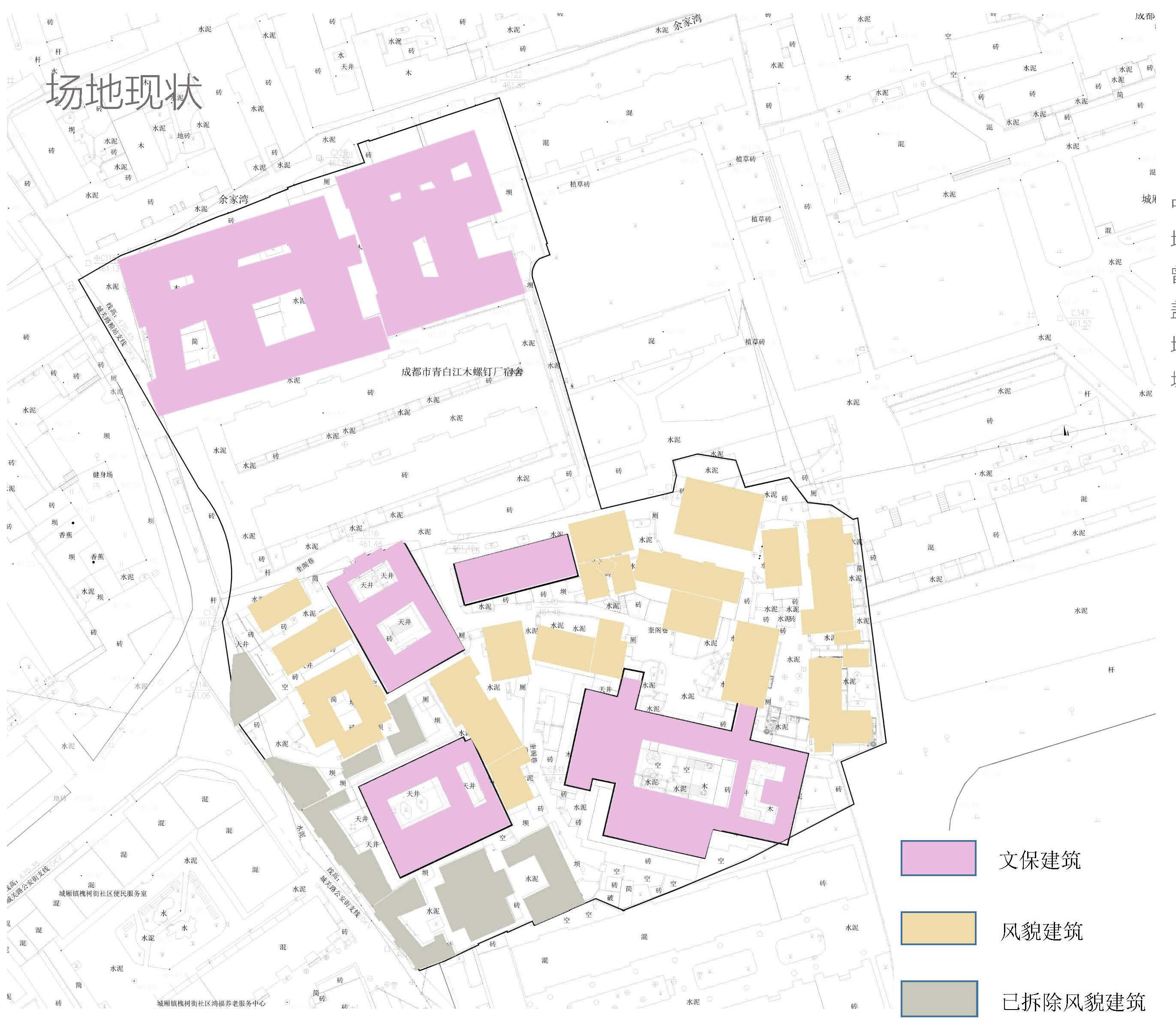

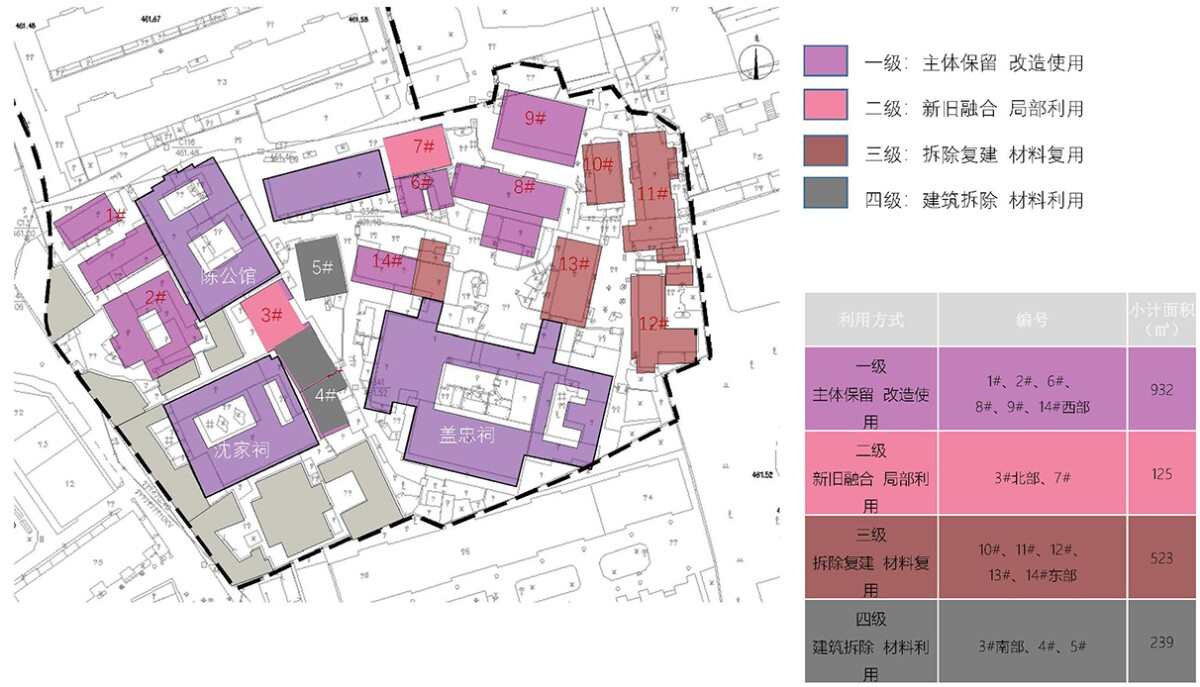

◆現狀風貌建筑利用圖

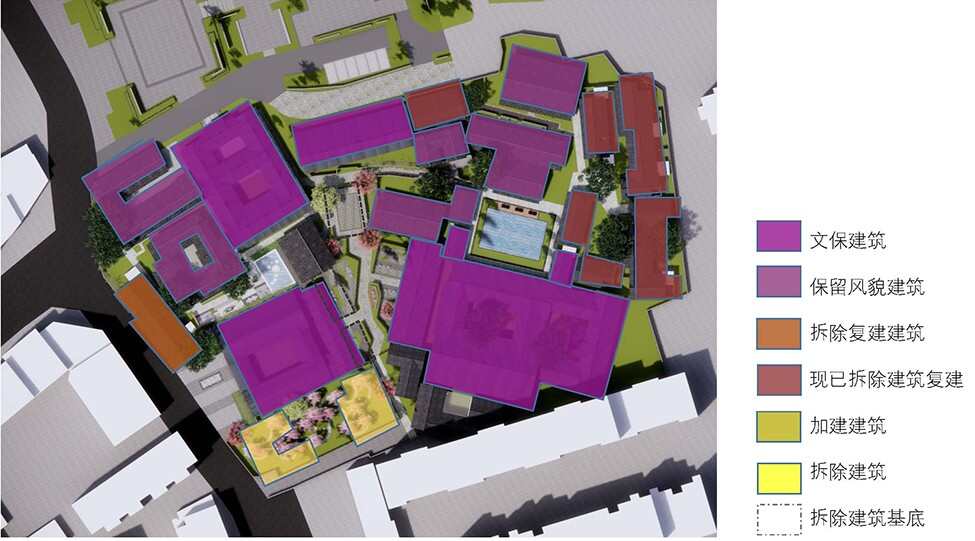

◆風貌建筑保留、拆除、加建、復建圖

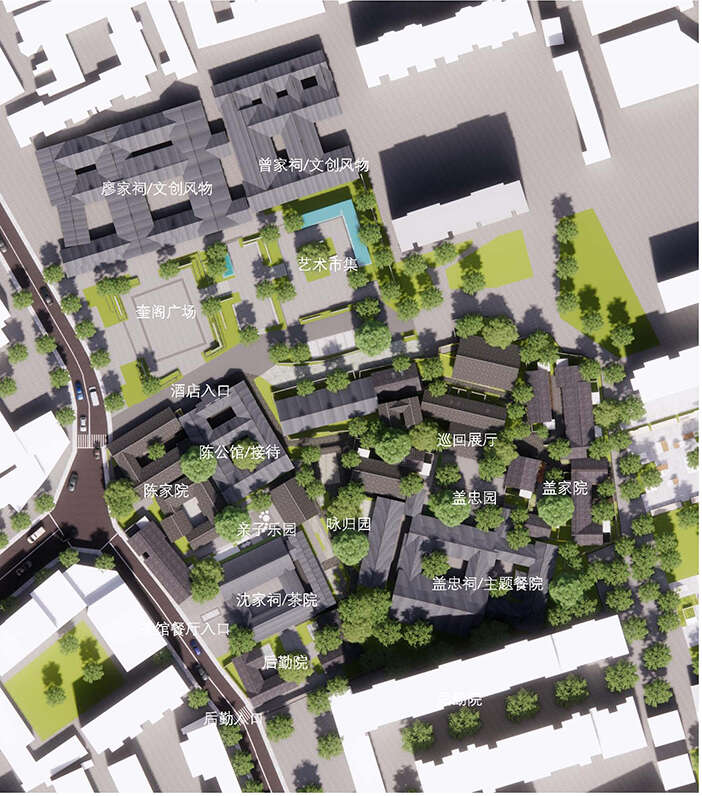

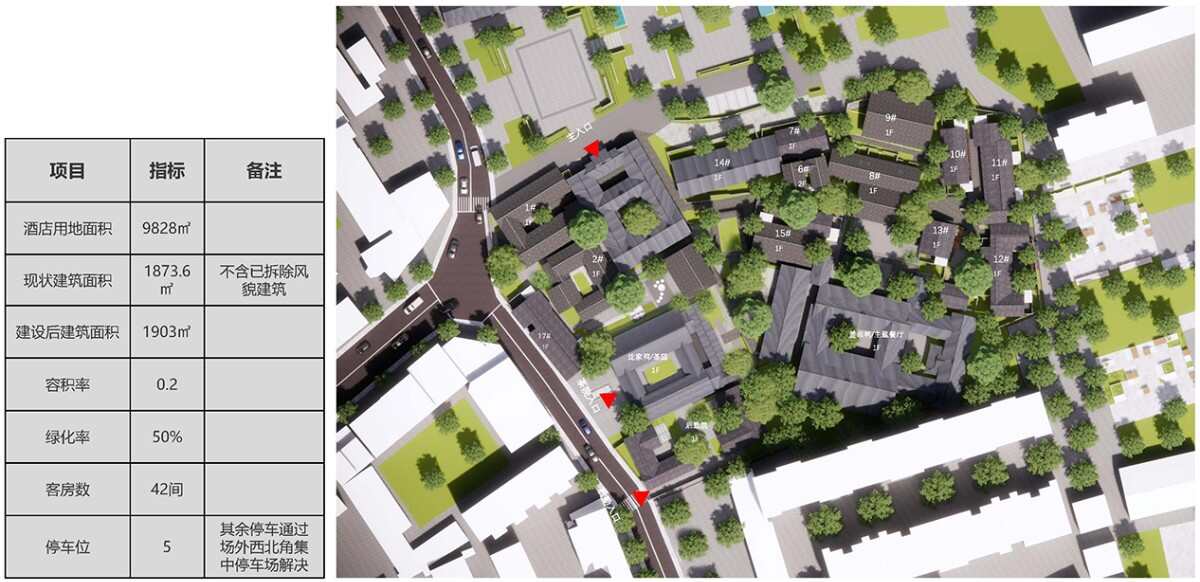

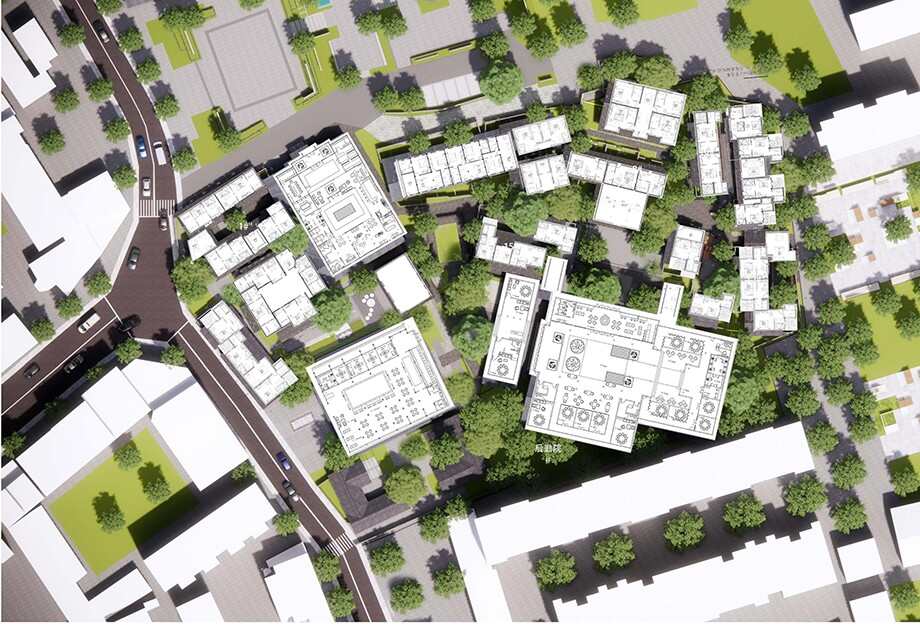

◆詠歸川酒店總平面圖

◆詠歸川酒店首層拼接平面圖

第五篇 建筑設計

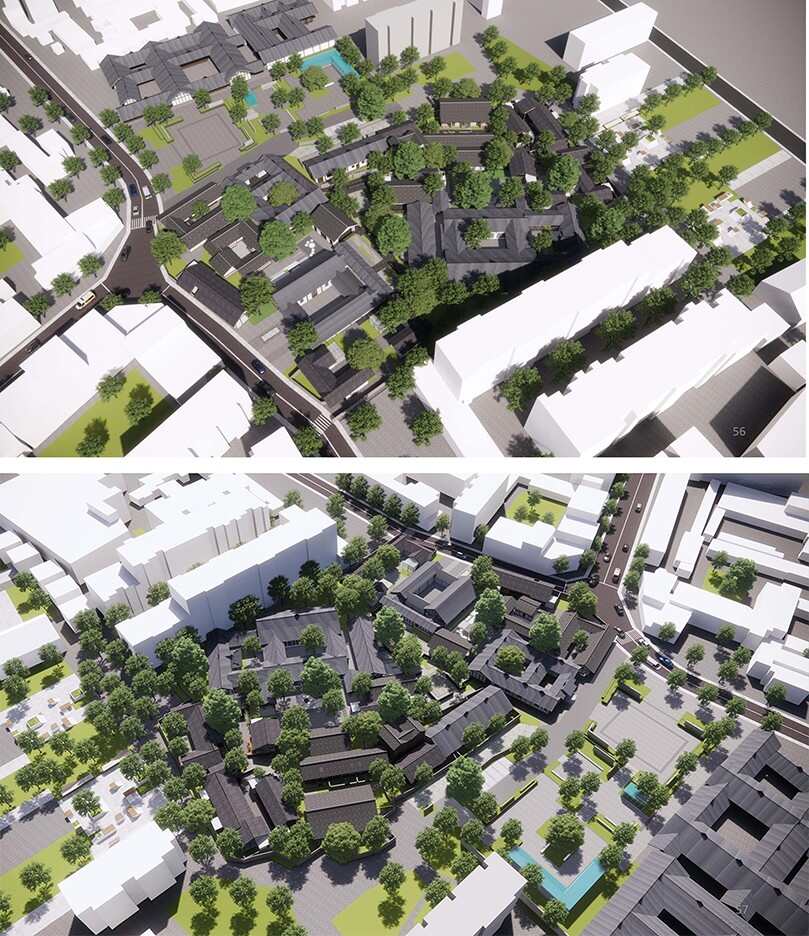

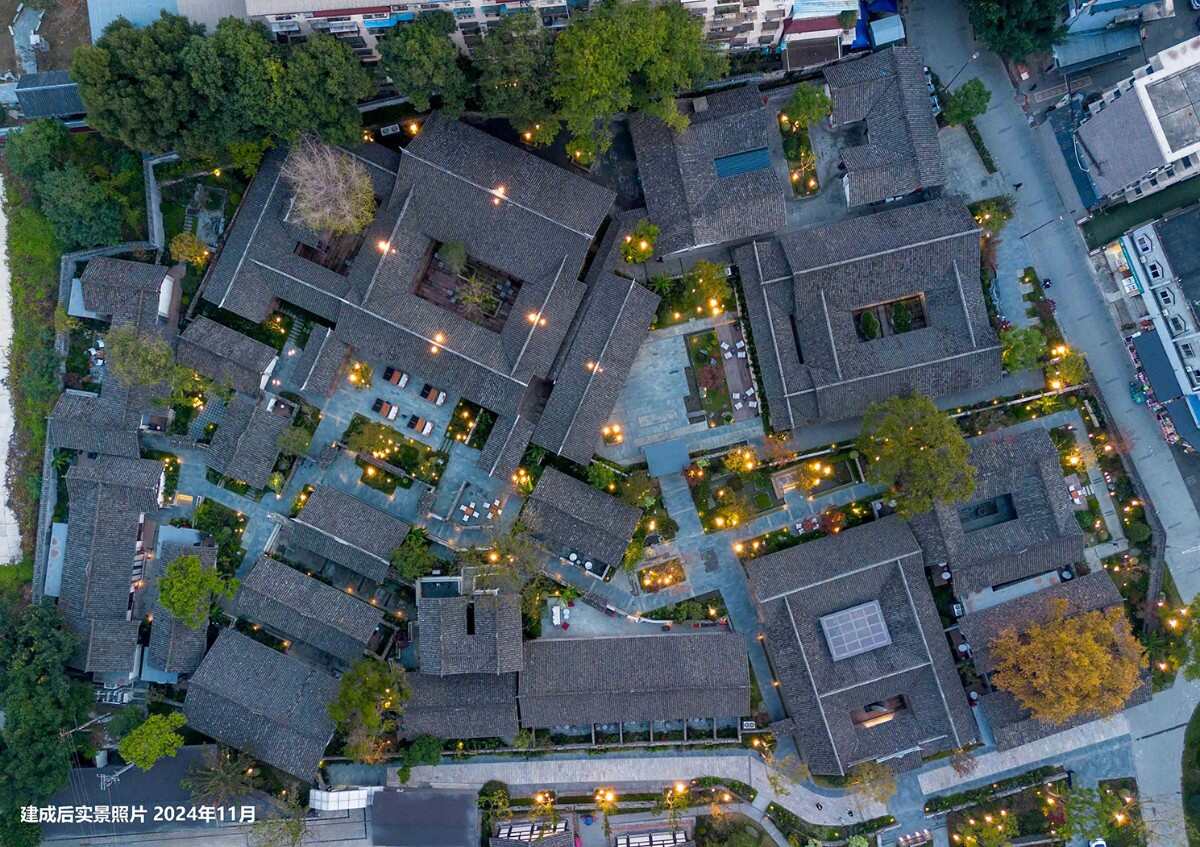

◆鳥瞰效果圖

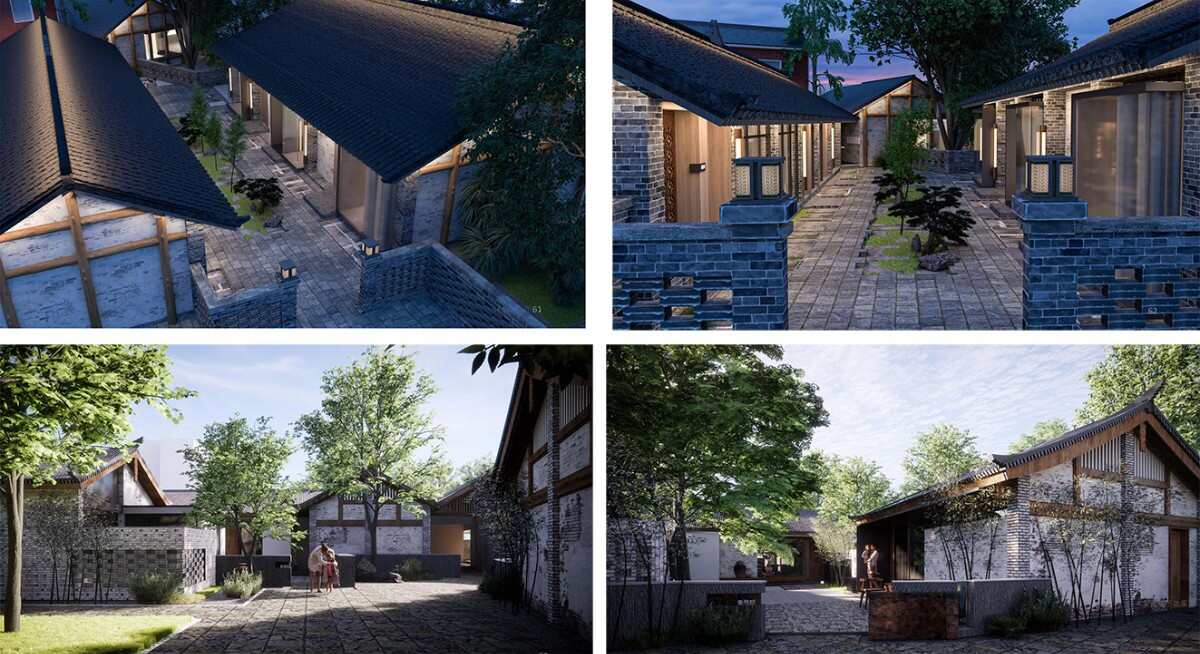

◆透視效果圖-1

◆透視效果圖-2

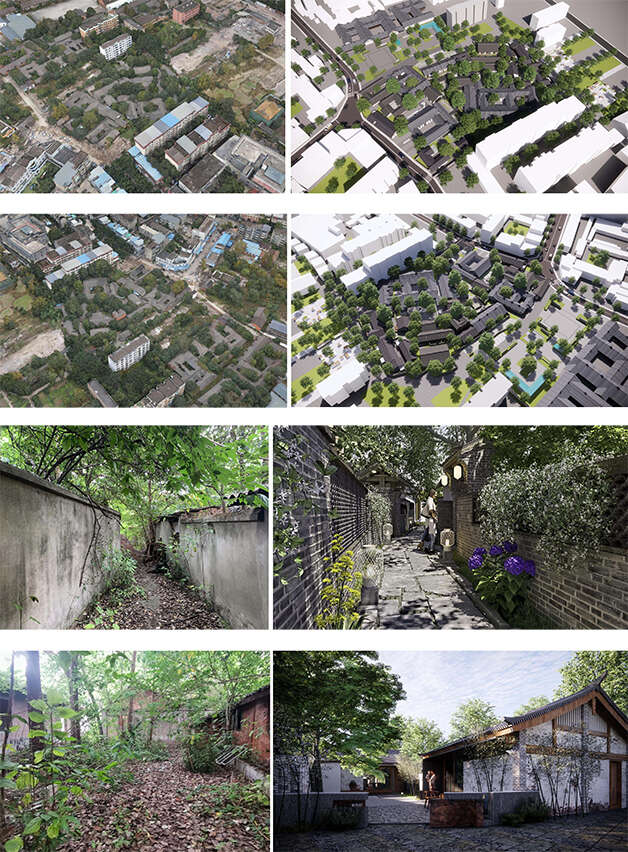

                                ◆改造前/后效果

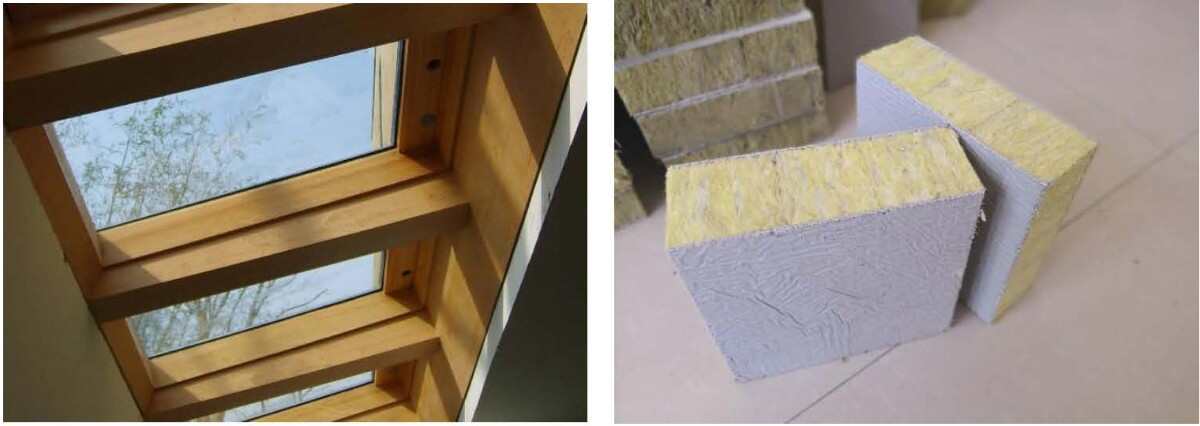

客房建筑采光與隔音設計

隔音：

1、相鄰兩間客房或客房與客廳之間，使用厚度200mm以上實心隔墻或多層石膏板分隔。

2、屋頂?shù)蹴攦?nèi)嵌入100mm以上隔音保溫棉，同時兼具保溫和隔音效果。

3、入戶門使用40mm以上厚度實心門，窗戶全部采用斷橋鋁窗框或40mm以上厚度實心木窗框，玻璃均使用雙層夾膠鋼化玻璃，每片厚度不低于8mm。

4、屋頂與墻體交接處采用隔音棉或膨脹膠填滿封堵。

5、建筑外墻直接與道路相鄰的在墻外設置院墻或綠植隔離，或建筑內部設置雙墻。

采光：

1、客房有效采光開窗面積盡量不少于6㎡，老建筑盡量在原開窗處改造，如特殊情況開窗面積不足的增加屋頂采光，屋頂采光因嚴格注意私密性，屋頂采光均配置電動遮光簾。

2、客房開窗區域設置休閑區，避免衛生間及床朝向開窗方向（私有庭院除外）。

第六篇 室內設計

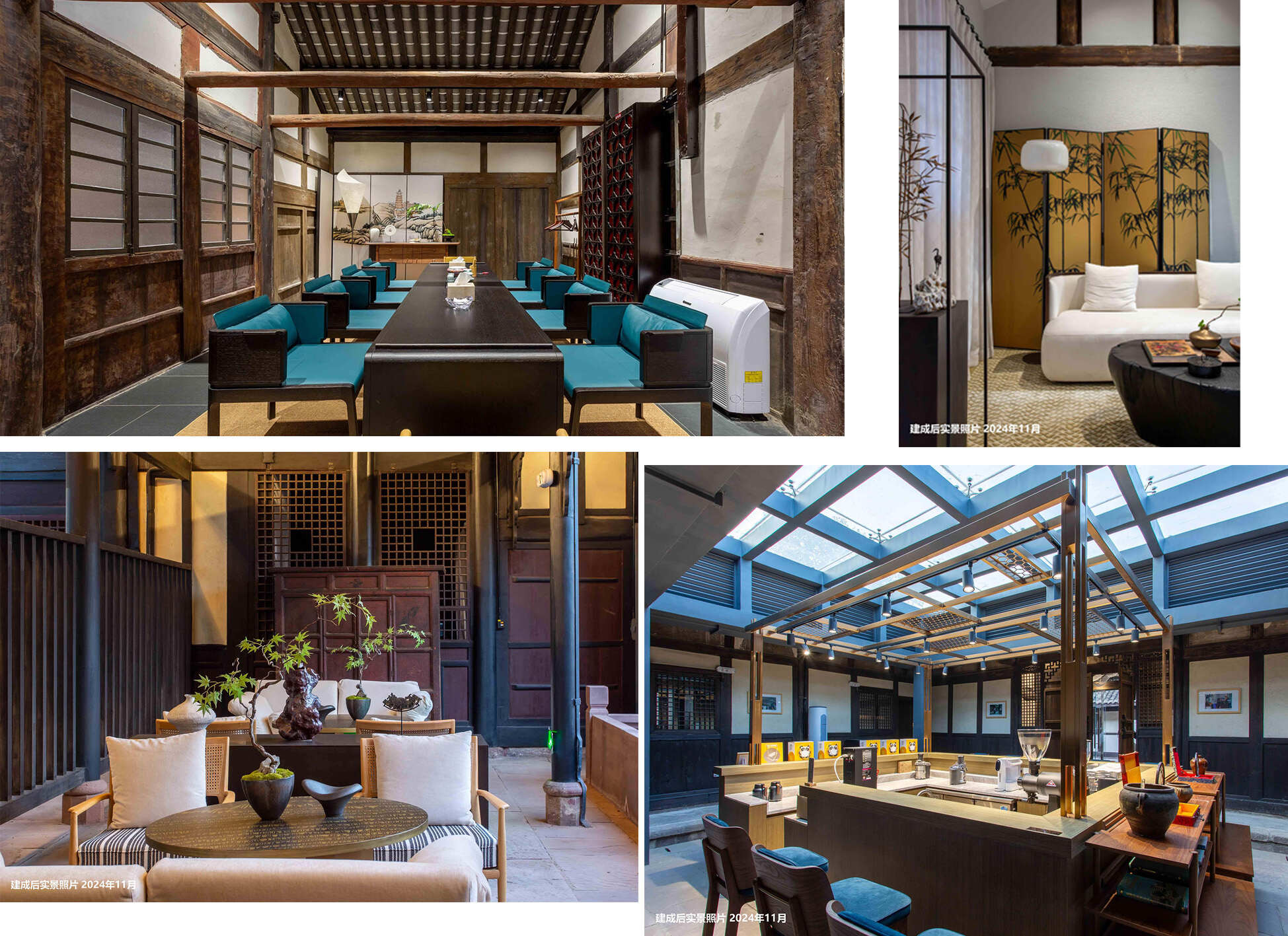

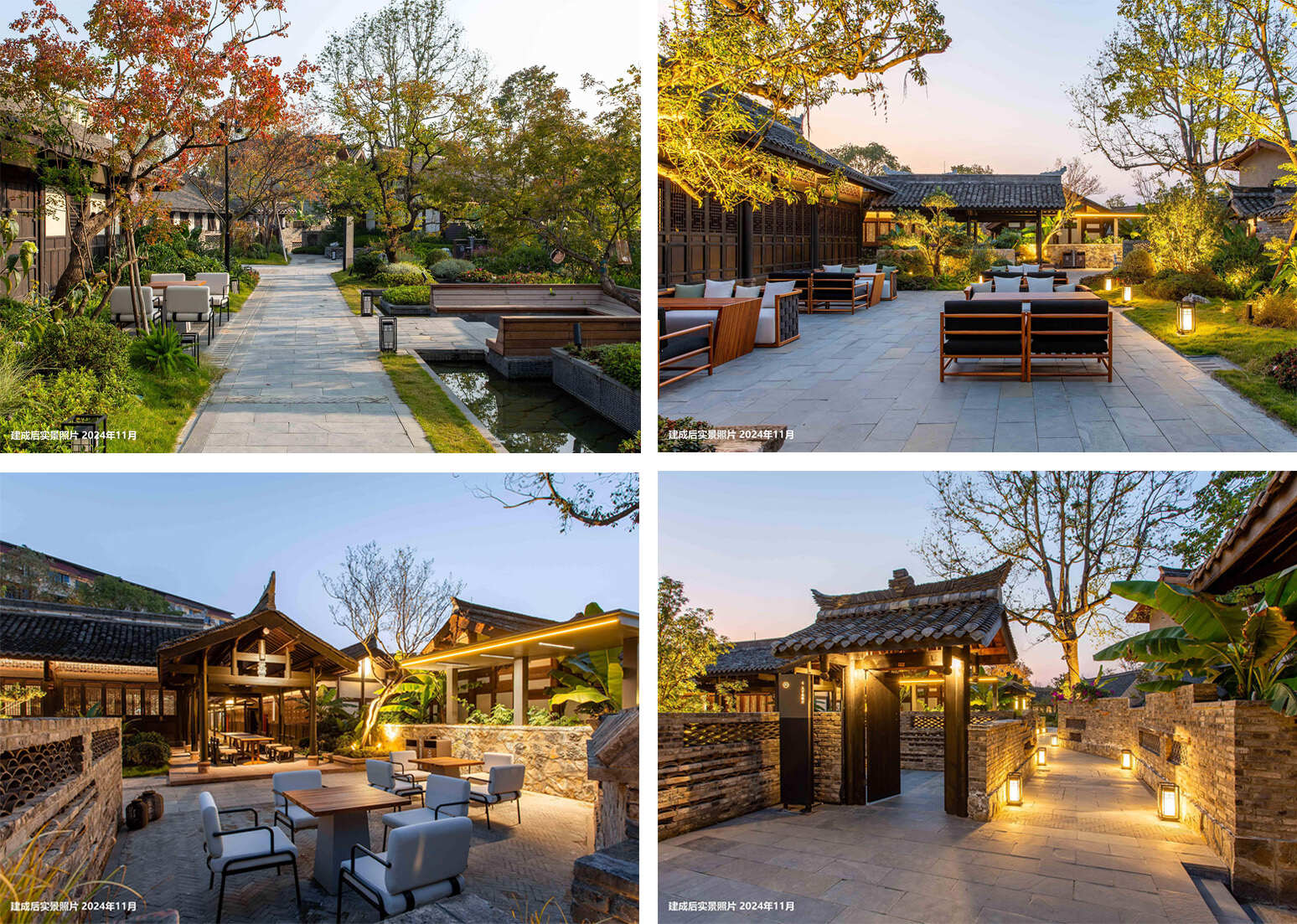

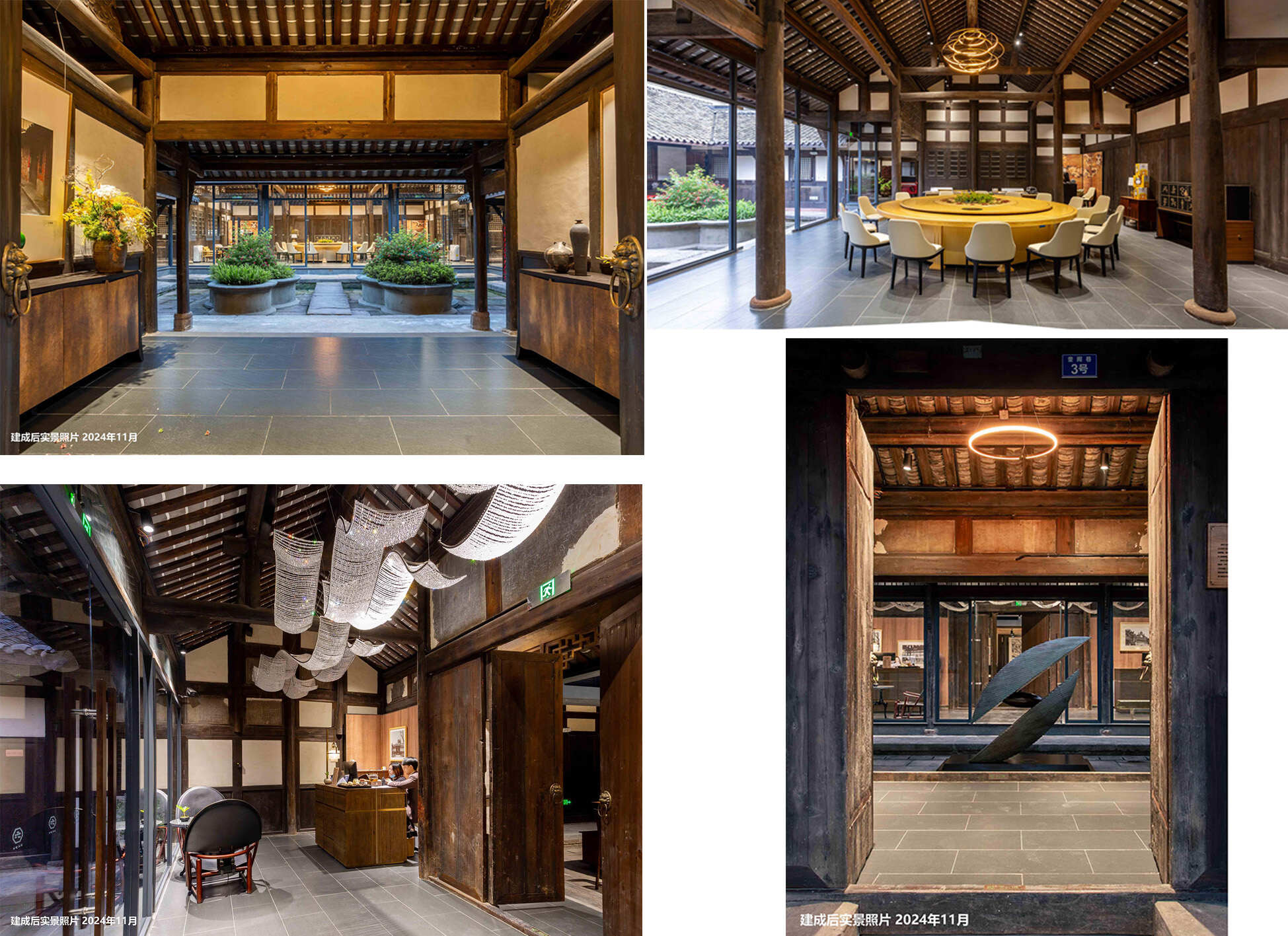

 ◆現場實景

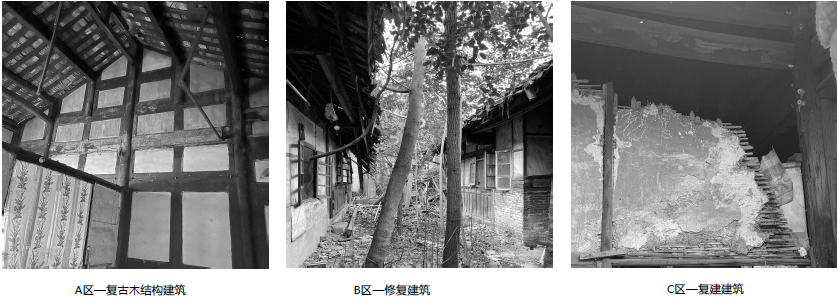

◆場地分區、場地現狀

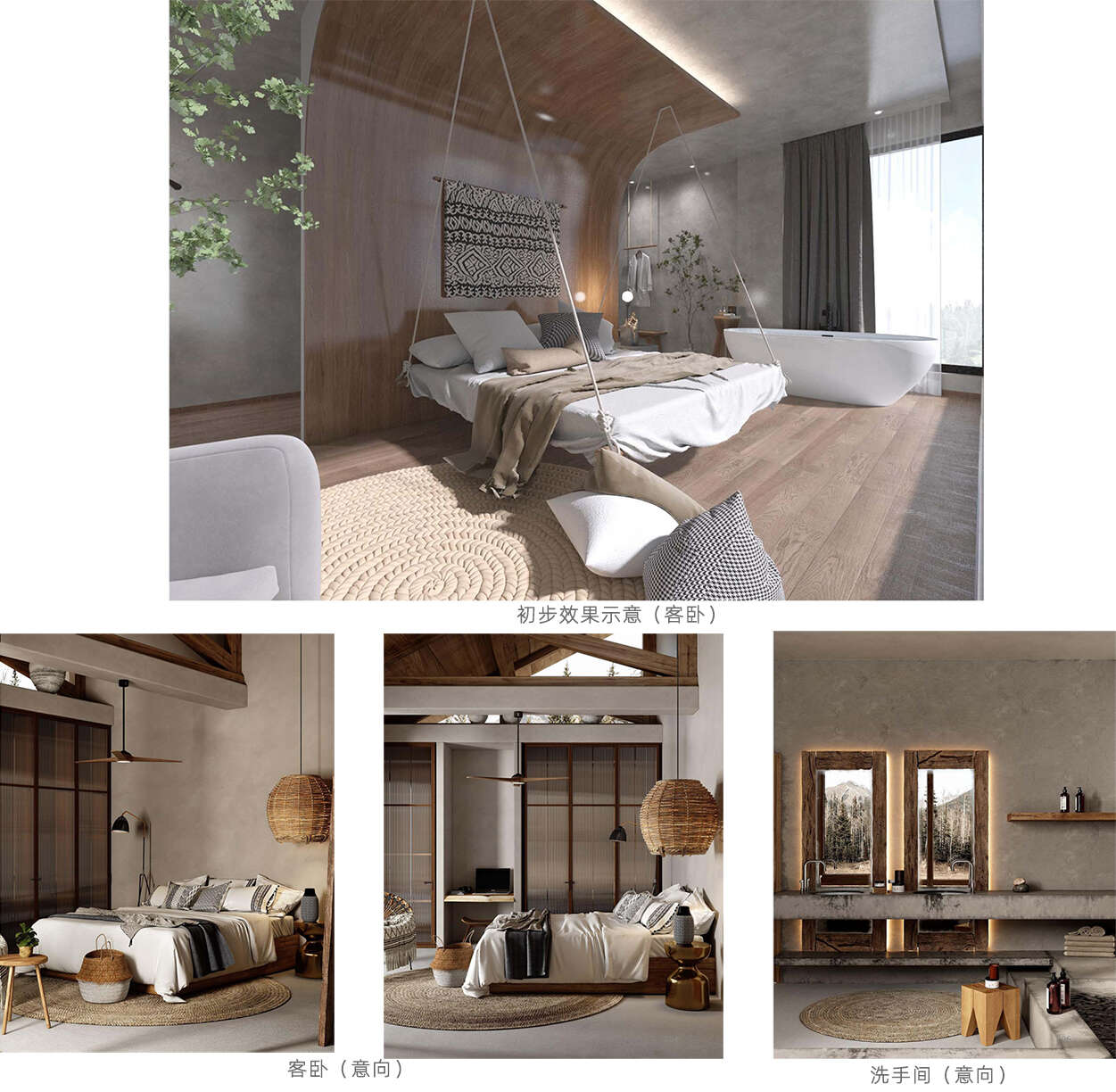

室內設計理念

侘寂所代表對歲月痕跡的贊美，在漫長歲月的洗禮中發現生活的美好，淡然接受破敗，否定世俗賦予的美學含義，產生出一種質樸，淡薄的侘寂美。最返璞歸真-樸素、寂靜、自然。

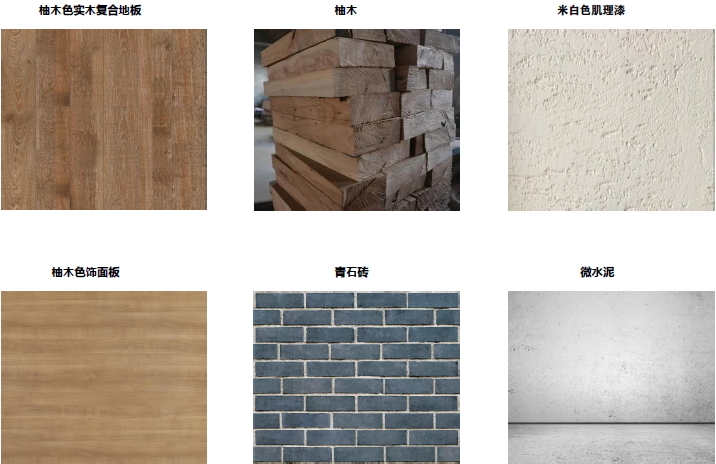

◆A區主要使用材料

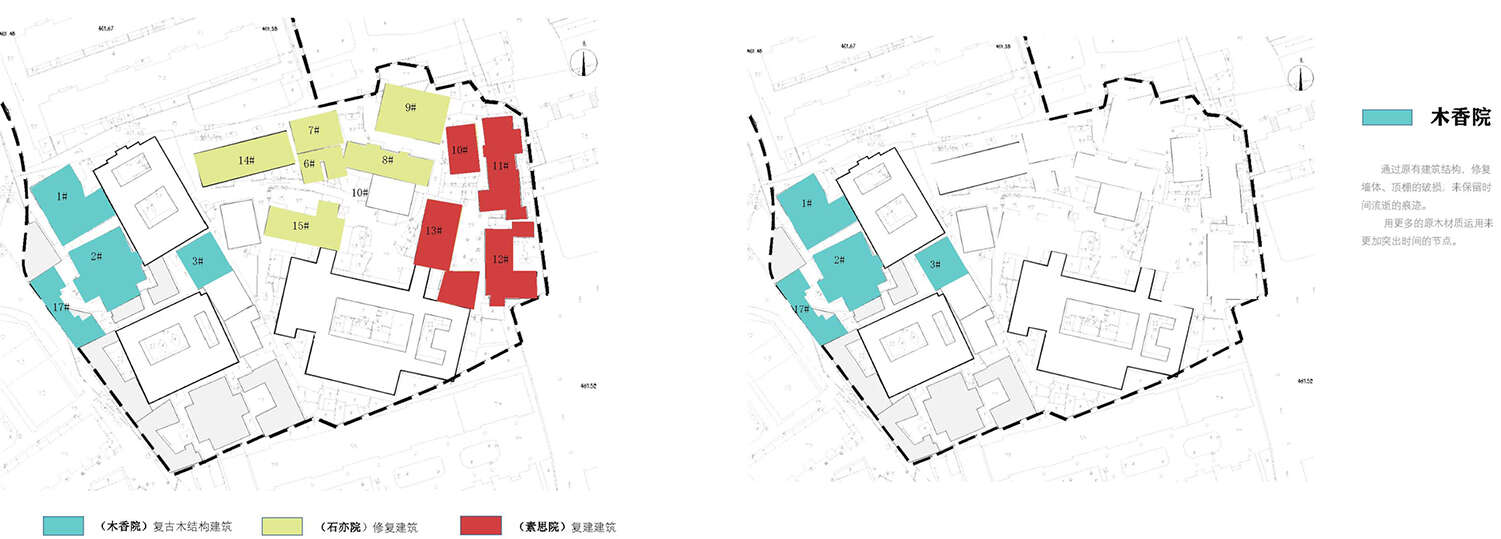

B區石亦院

修修補補發現歲月還在當初，只是過去的還是過去，唯有記憶還在。

通過運用原木材質和微水泥及青磚用材的碰撞，來保留部分的歷史痕跡。

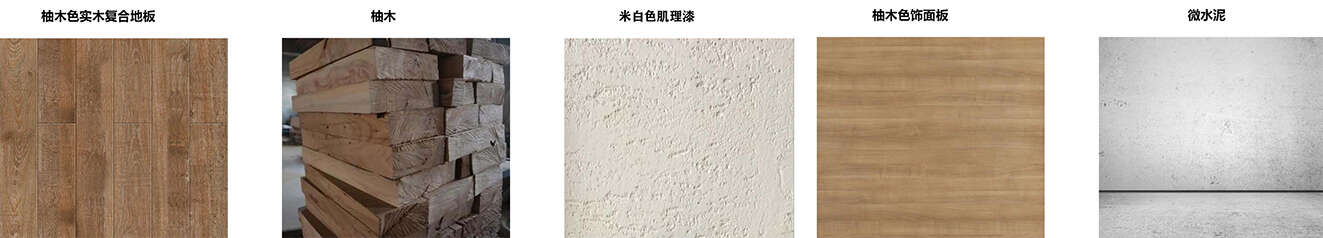

◆B區主要使用材料

C區素思院

痕跡已不再，唯有重來是真理，運用少量柚木材質飾面來存留記憶，更多的微水泥材質貼近現實。

第七篇 景觀設計

景觀設計理念

自然的院子

營造自然氛圍感：以竹叢營造川西林盤院子樸實而飄逸的自然氛圍感。

農戶三三兩兩地散居在自己的耕地旁邊，耕種和管理都十分方便。從外面來的人會驚奇地發現，平原上散落著一叢叢的竹林，竹林深處，隱藏著一座座院落，便是典型的川西平原農民的居所，當?shù)厝艘话愣挤Q這些叢林為“林盤”。

時間的院子

保留時光沉淀感：保留場地原本的古木，結合場地原有的材料以及青磚青瓦，以樸素淡雅的冷色調營造川西院落的時光沉淀感。川西平原植被較好，四季常青，而民居的建筑色彩十分樸素，多以冷色調為主。

生活的院子

傳承生活詩意感：保留川西院落布局開敞自由的空間組織模式，以被建筑分割出的豐富空間創造多樣化的生活、藝術交流場地，供住客體驗川西人民鐘情于聚集娛樂、喝茶看戲的民俗。

川西人講究禮節，喜好聚集娛樂，注重人與人之間的交流，這一特點也突出地表現今居住方式和鄰里關系上，有一種田園詩歌式的詩意。

◆景觀老舊材料思考

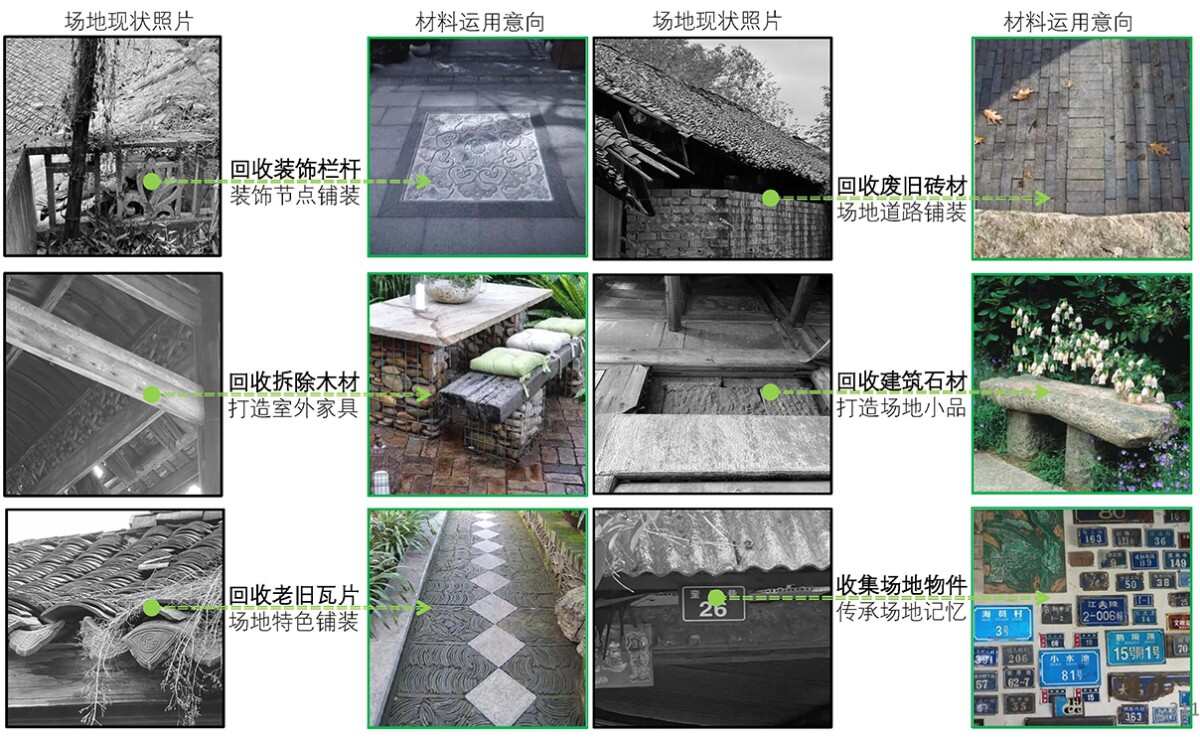

◆景觀老舊材料現場運用方式

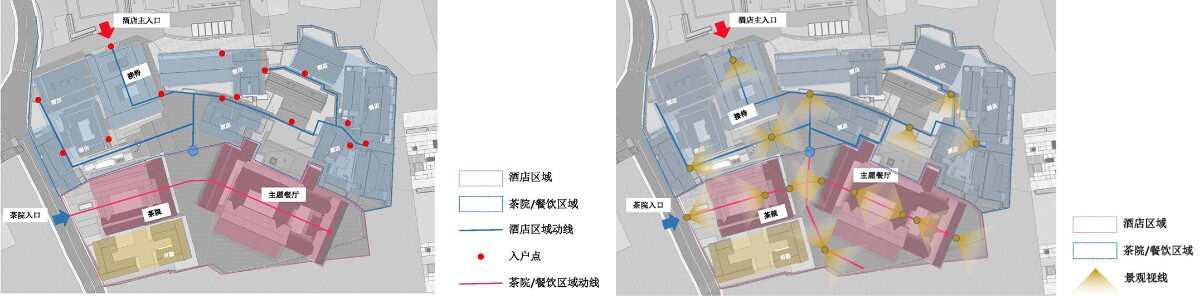

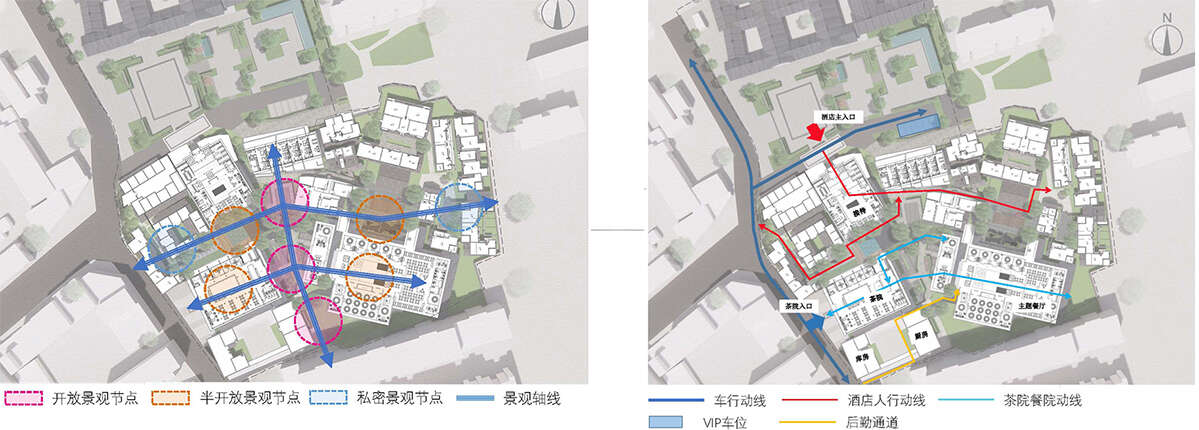

◆場地景觀動線梳理、場地景觀視線梳理

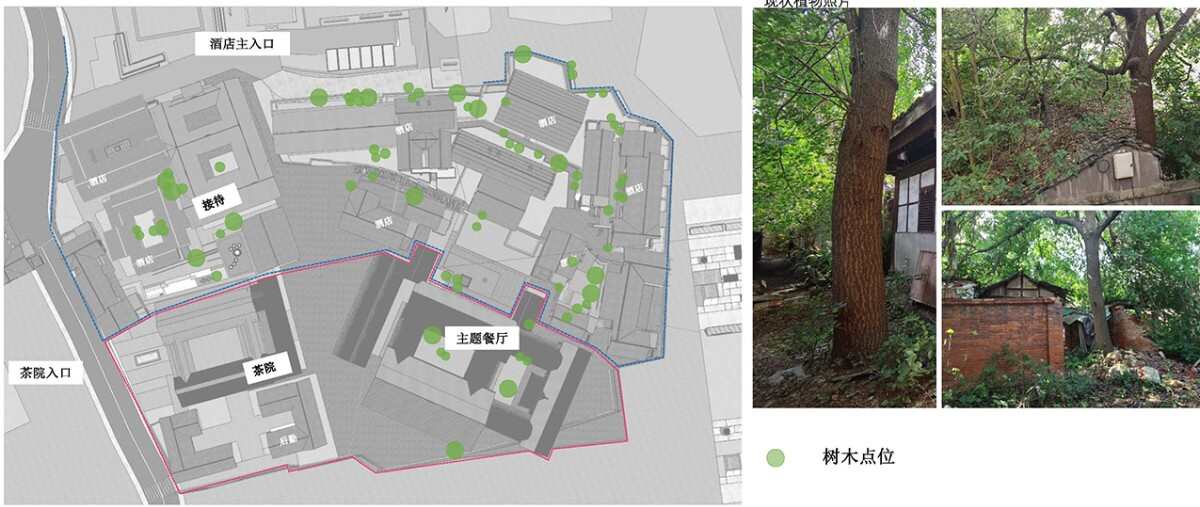

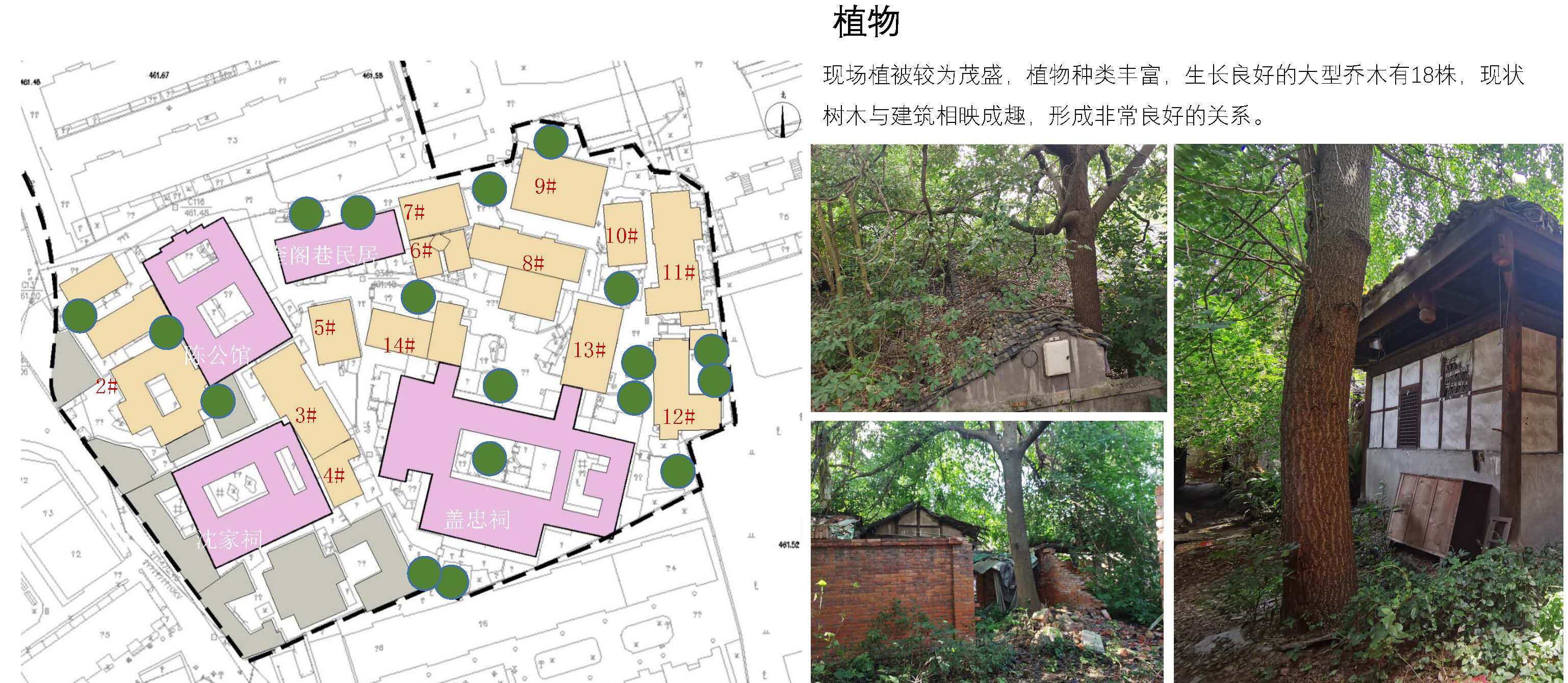

◆場地景觀保留植物分析

◆奎閣巷區域景觀平面圖

◆景觀結構分析、景觀流線分析

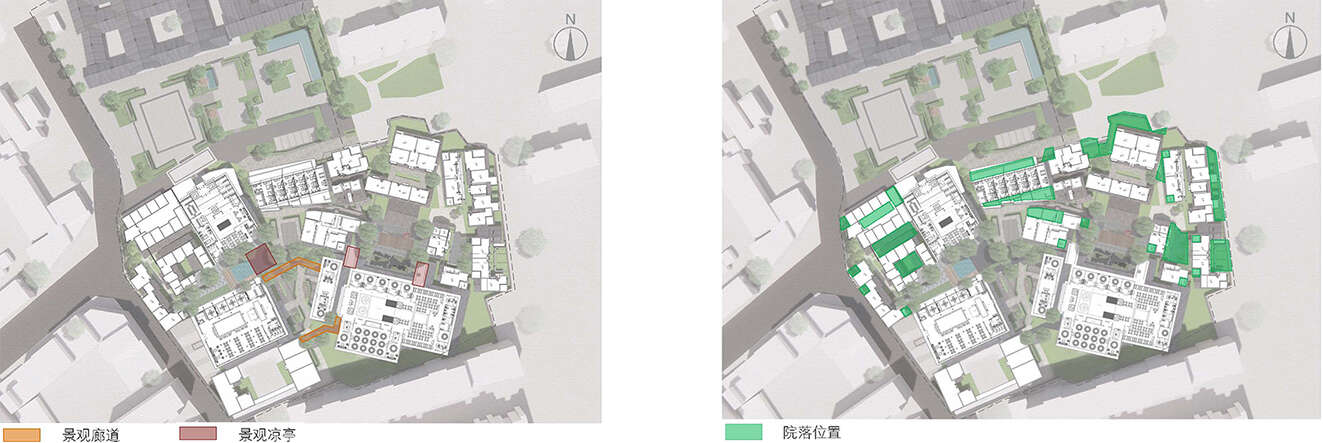

◆景觀構筑分析、景觀私屬院落分析

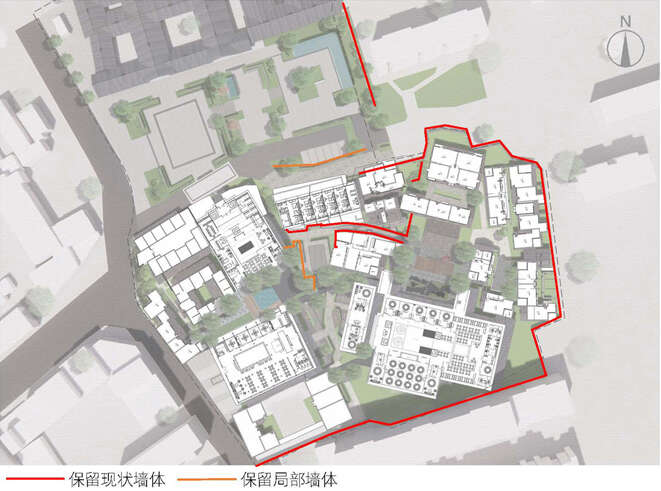

◆景觀墻體保留分析

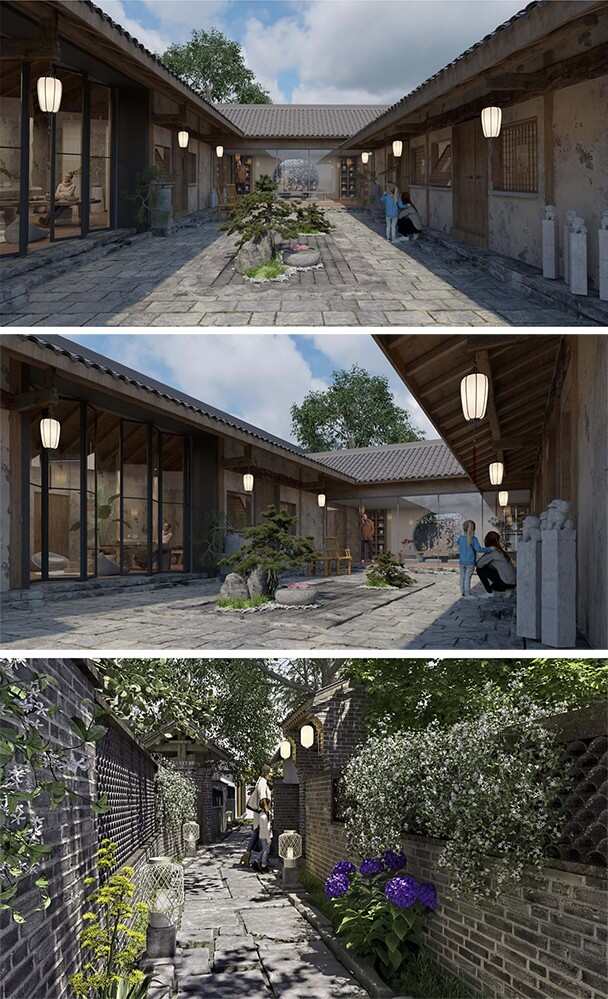

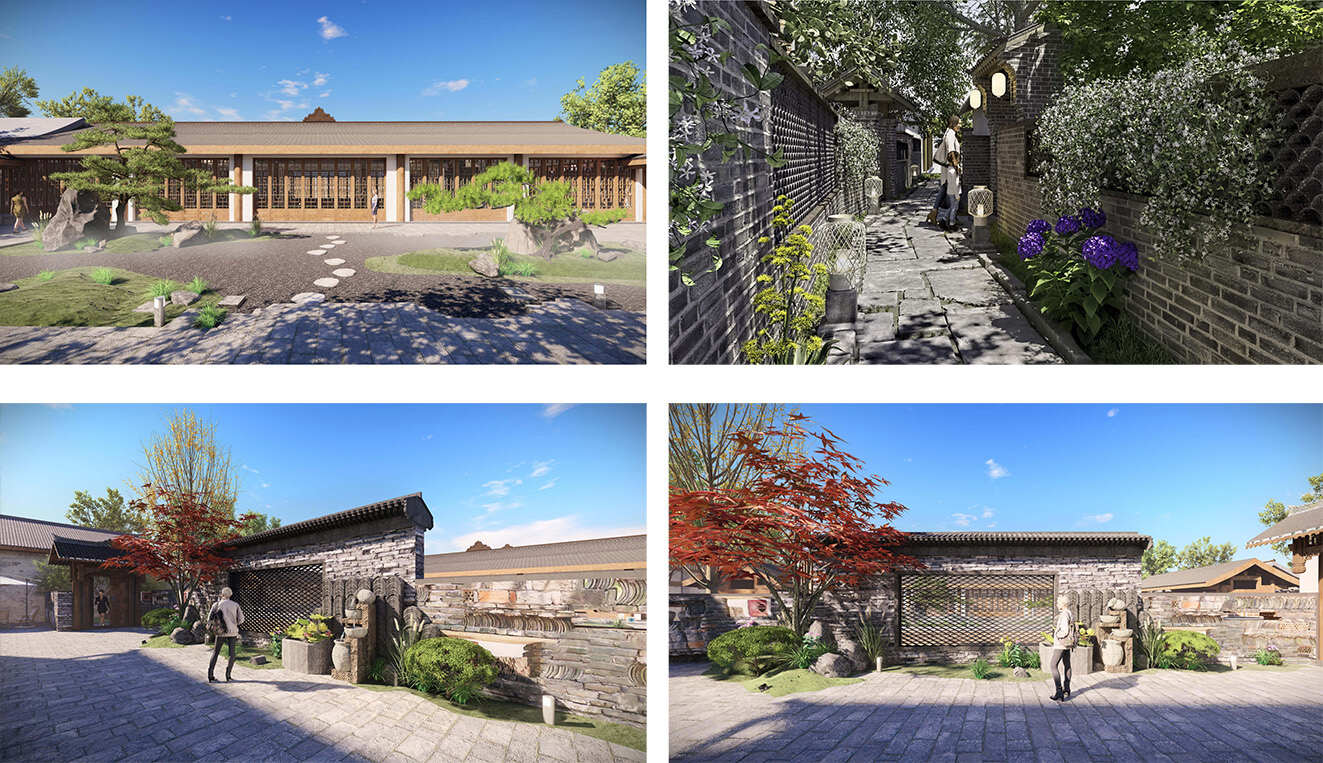

◆景觀節點效果圖 -1

◆景觀節點效果圖 -2
