南寧雙定垃圾焚燒發電廠

大地景觀塑造者

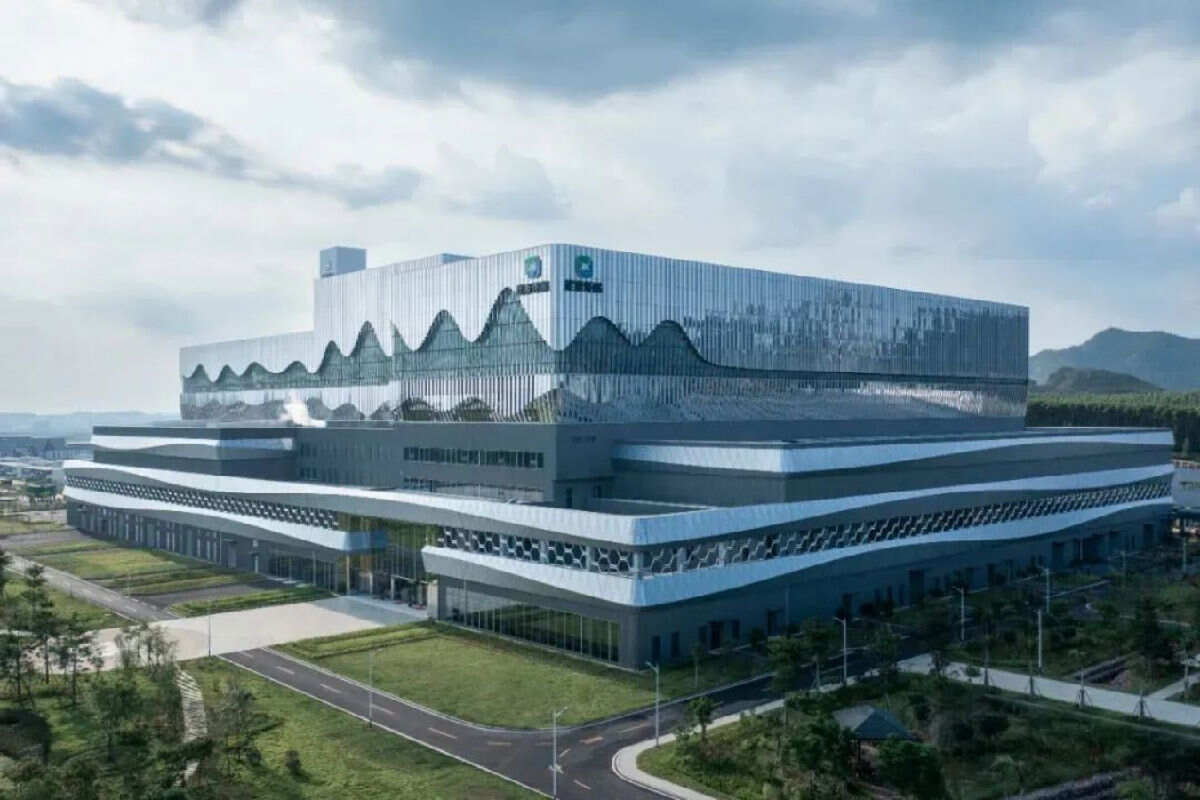

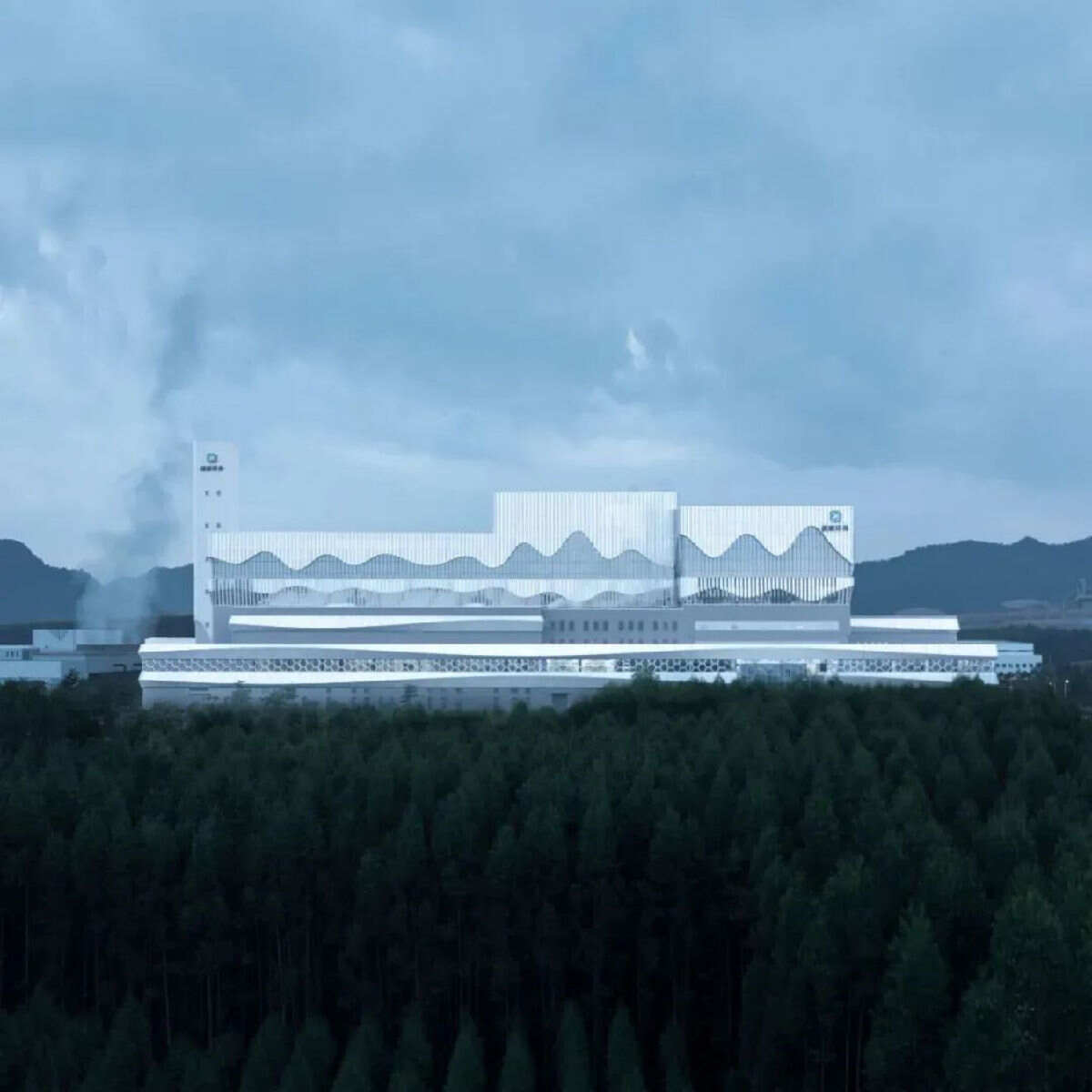

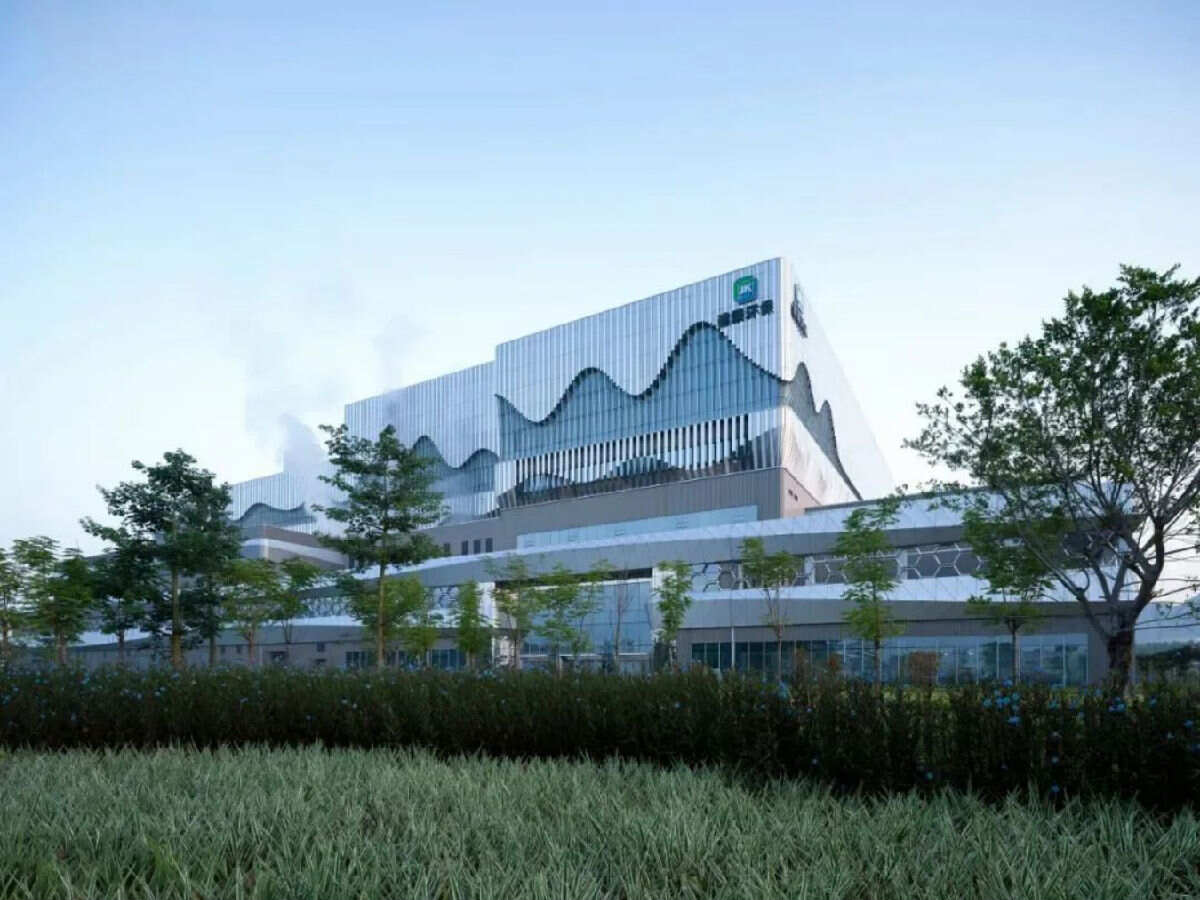

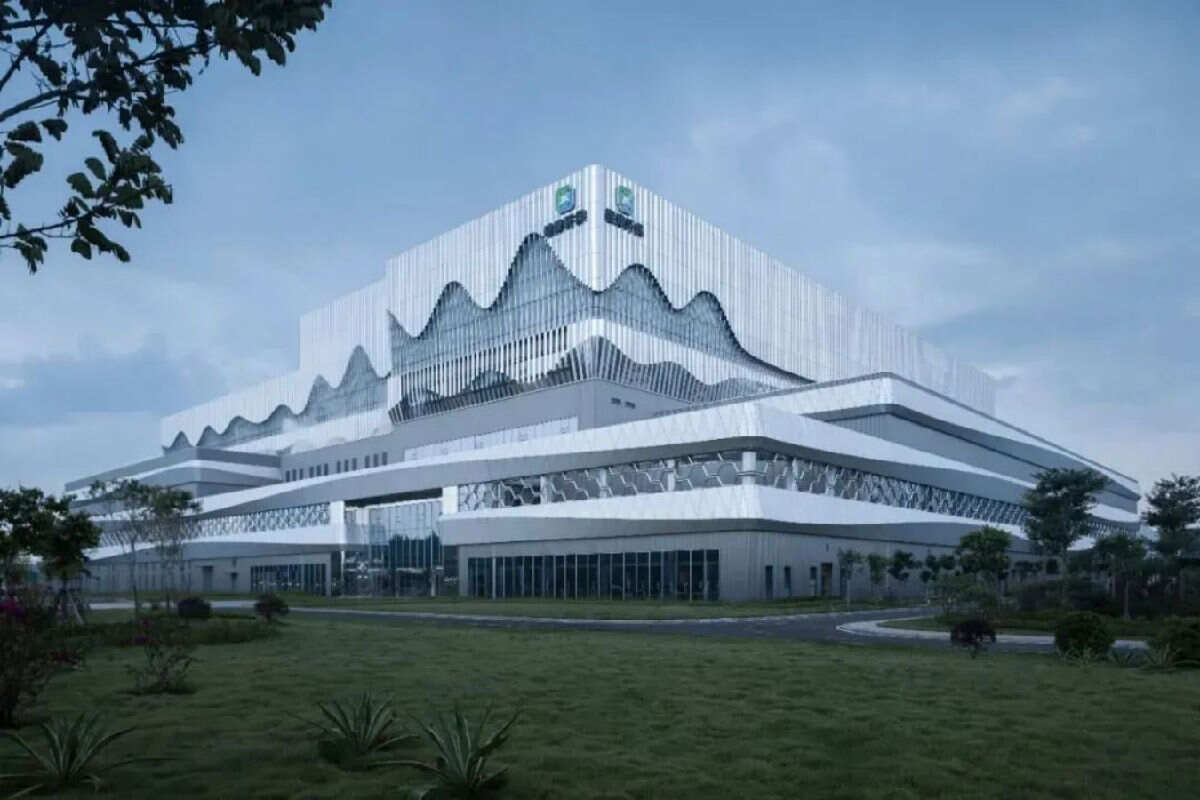

▲南寧雙定垃圾焚燒發電廠

在距離南寧市區20公里外的西北郊，茂密的桉樹林中，起伏的喀斯特峰叢前，坐落著近期建成的南寧雙定垃圾焚燒發電廠。整座廠區的建筑方案由UUA的設計合伙人李泳征與管理合伙人李其郅共同主持，后續總體設計由中國城市建設研究院擔任。建筑設計的概念以自然環境和人類活動作為切入點，尋求工業、人文與自然的共生，用全新的視角將一個傳統小眾的建筑類型重新定義為當代地標，打造出也許是中國最美的新一代垃圾焚燒發電廠。

01

背景：基于循環經濟與碳中和的工業升級

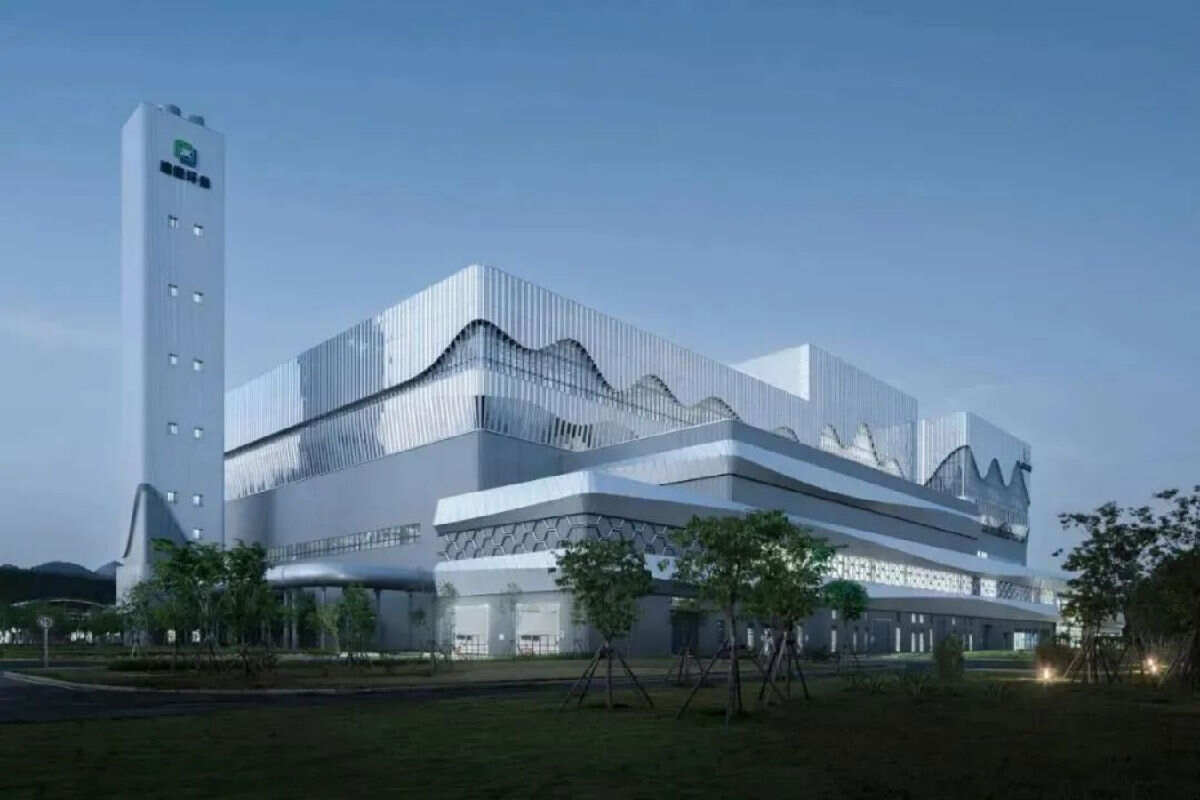

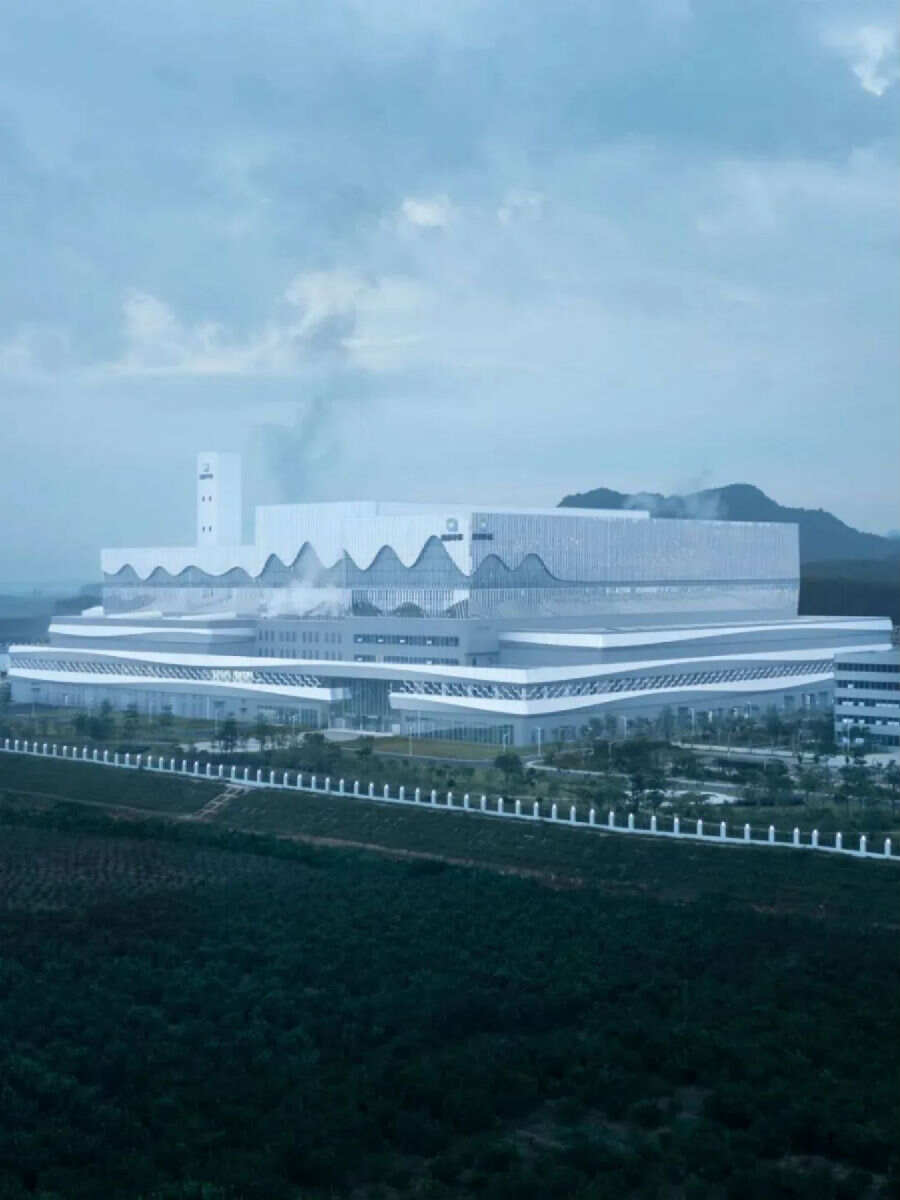

▲新一代垃圾焚燒發電廠

垃圾焚燒發電廠并不是新鮮事物，只是近些年在國內才開始大力發展。初期由于有關知識的普及不到位，導致民眾對于環境二次污染十分擔憂，從而出現“鄰避效應”，甚至引發抵制新建垃圾焚燒發電廠的情況。

▲實現高規格的無害化排放

但是隨著技術的進步，公眾的觀念也逐漸發生轉變，垃圾焚燒發電廠已經可以實現高規格排放，確保廢氣、廢液、廢渣都得到妥善處理。此外，與傳統的垃圾填埋相比，垃圾焚燒發電能在較短時間內將垃圾轉變?yōu)槎趸己蜔崮?，可控性更好，既能避免垃圾填埋發酵產生的甲烷排放，又能通過熱能回收發電而代替化石燃料，具有“控制甲烷排放+代替燃煤發電”的雙重減碳效果，順應了碳中和這一全球性議題。

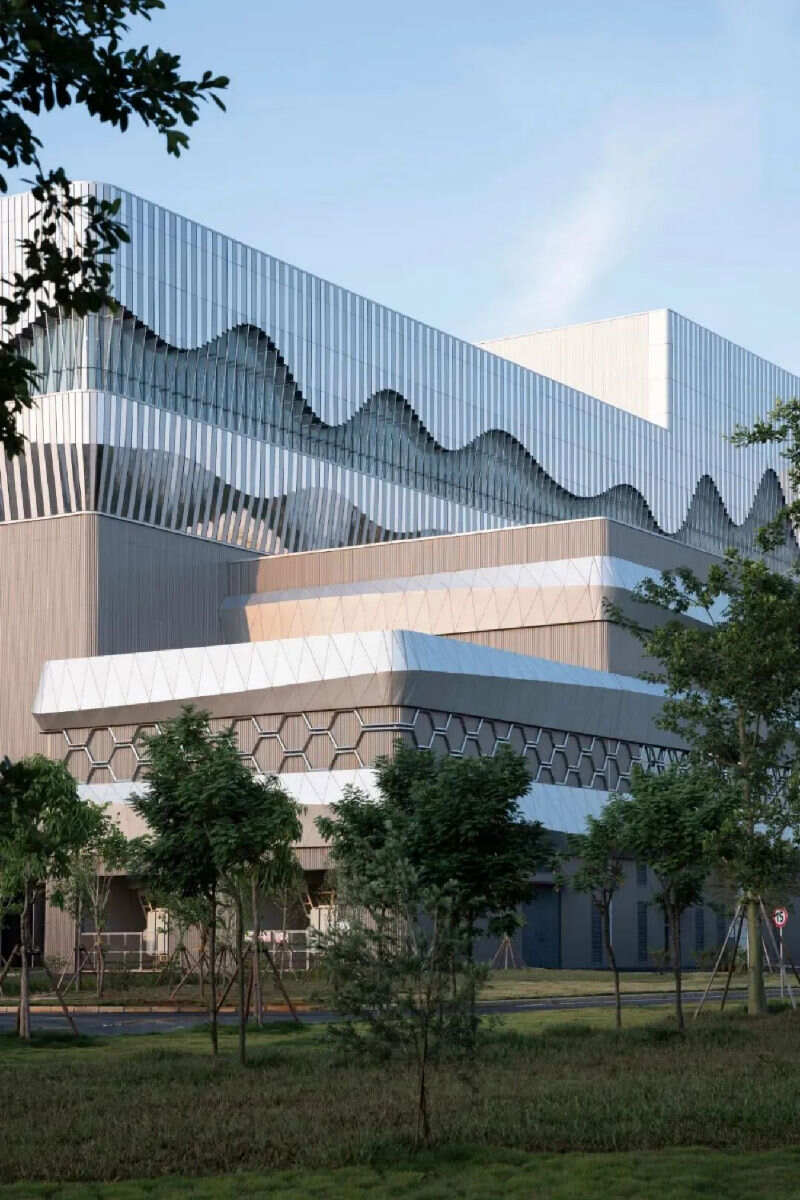

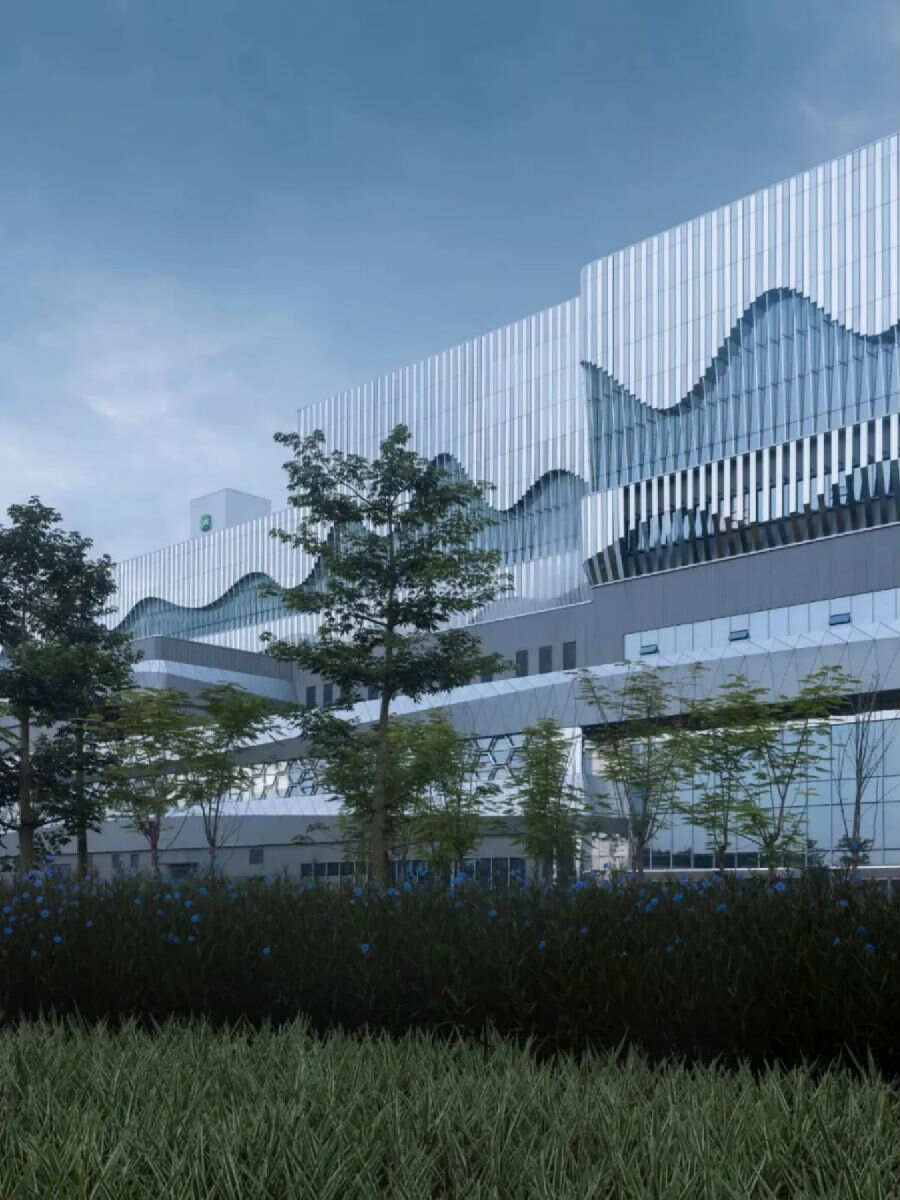

 ▲建筑與景觀的結合

為了積極促進下一代垃圾焚燒發電廠的發展，應當將先進的技術與有效的公共宣傳相結合，樹立更積極的形象，并提高公眾接受度。因此，新建的垃圾焚燒發電廠需要具備新一代的范式，不僅要通過新技術有效生產能源并且消除對環境的污染，而且其外觀設計也要有助于改善公眾對這些工業建筑的負面印象。隨著在工業建筑中導入對美學和設計的關注，公眾心態也將迎來一個新時代的轉變。同時，新的設計趨勢更加注重融合參觀展示功能，提升廠區的景觀環境，全面采用公建化的設計思路，從而重新定義工業空間和公共空間之間的感知邊界，在本質上創造一個共生的環境。

 ▲公建化的設計思路

▲設計美學的導入

 ▲以小眾的建筑類型打造新地標

02

文脈：自然與文化的反思

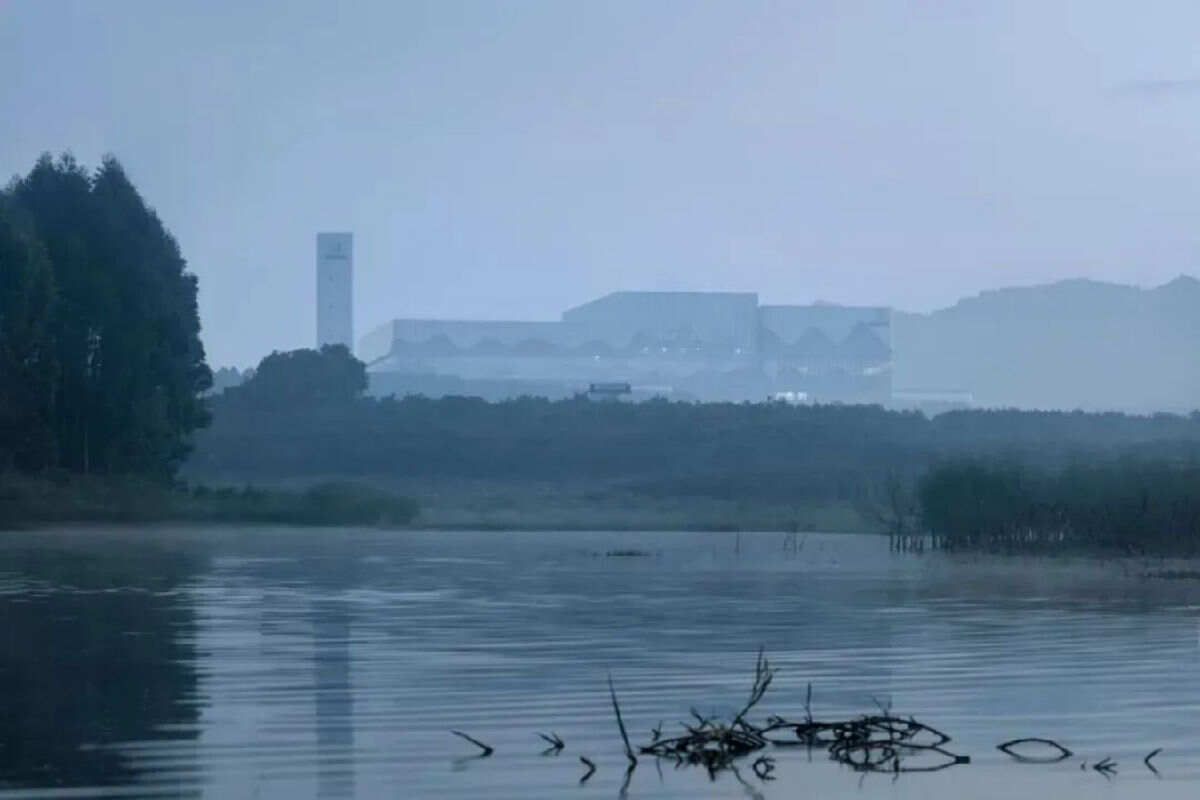

 ▲晨霧中的廠房

“項目場地以一種極具啟發性的方式促使我們反思人類活動與自然環境的互動關系。我們希望以此為契機開創同類項目的一種先例，通過對自然與文化特征的隱喻和抽象化提取來凝聚藝術與工程學，提供多種類型的闡釋機會，重新定義工業建筑的公共屬性與人文價值?！?/span>

——李泳征

 ▲與自然的互動-背靠喀斯特峰叢

南寧是廣西壯族自治區首府，中國面向東盟開放合作的前沿城市，被盛譽為中國的“綠城”。多民族聚居區的豐富民俗文化以及喀斯特地貌區的磅礴峰叢，共同構成了屬于南寧的設計語言素材，也成為聯系民眾與建筑之間的情感紐帶。UUA希望借此打造一座破除“鄰避效應”，讓民眾接受甚至喜愛的垃圾焚燒發電廠，使得先進的處理技術可以順利運營。

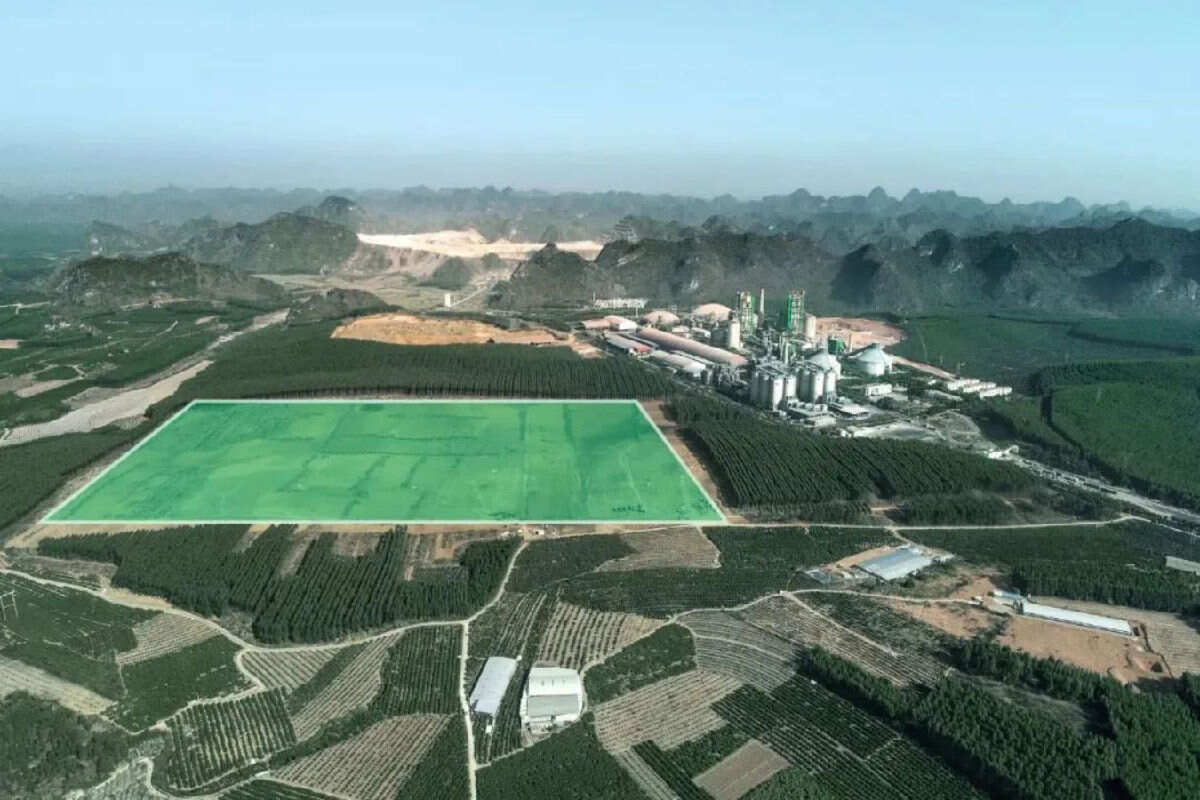

 ▲場地環境-北側的裸露臺地 ?UUA

盡管設計團隊前期已經收集了大量的南寧資料圖片，但是到達項目場地后，還是被大地的秀美所震撼。建設場地處在一片桉樹林的包圍之中，臨近地塊只有一座水泥廠，北側背靠茫茫無際的喀斯特峰叢。然而在滿眼綠色的環境之中，場地正北的連綿山脈被打破，赫然出現一片被水泥廠采礦而削平山頭的裸露臺地。這一強烈的反差給UUA設計團隊留下了深刻的印象。

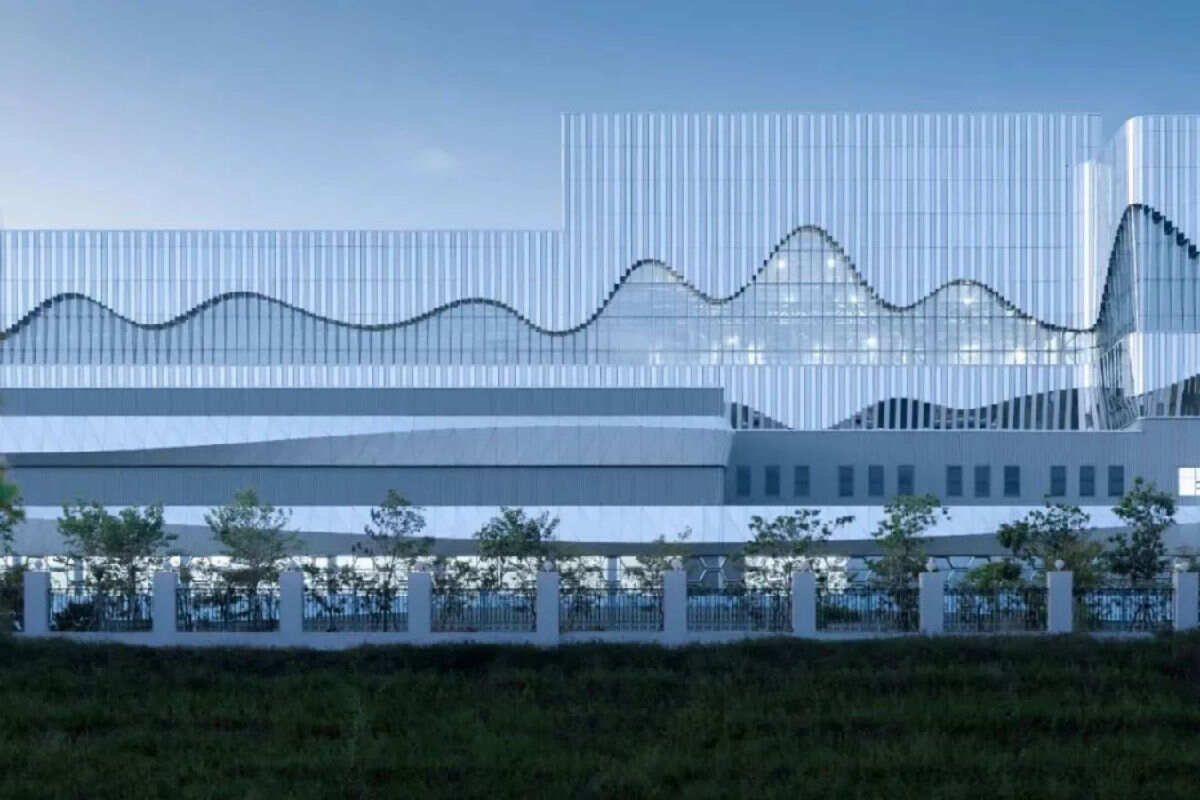

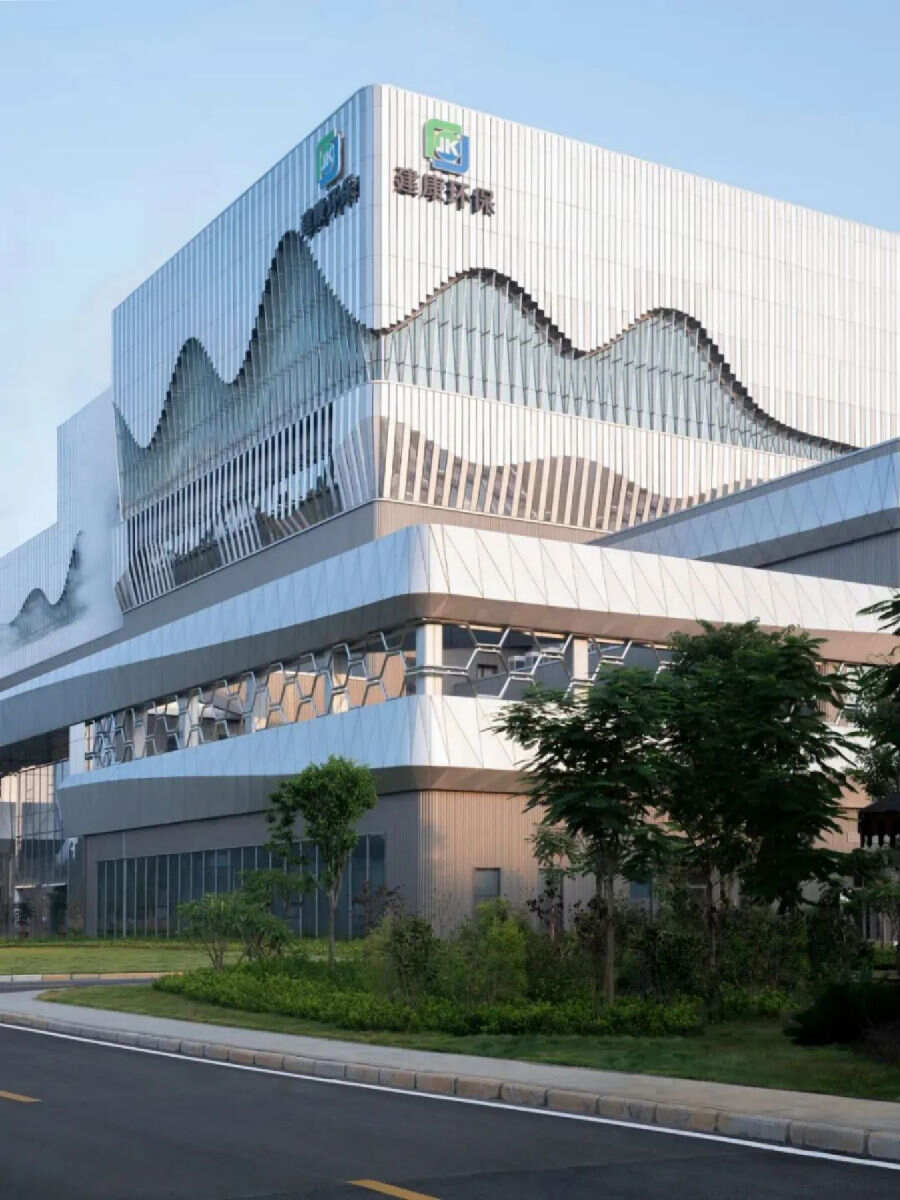

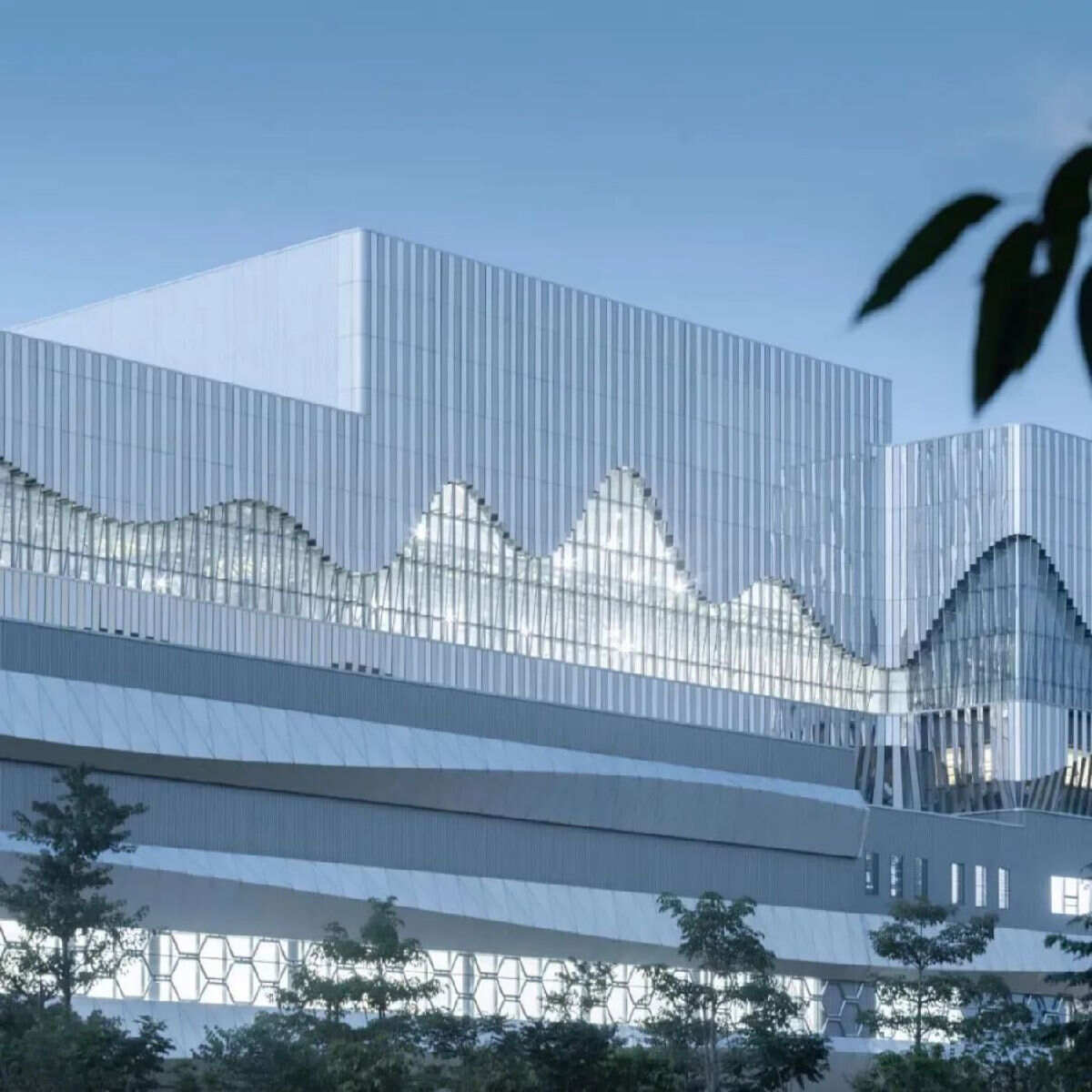

 ▲主立面引入峰叢形態

根據工藝需求，廠房主立面寬度200米、高度55米。沿著通往廠區的公路北望，在近大遠小的透視關系影響下，廠房體量與北側臺地在視覺尺度上基本相當?；谏鲜鰲l件的啟發，本案試圖對自然環境和場地記憶做出回應，在主立面上引入起伏的峰叢形態，在視覺概念上補全因人類破壞而削平的山脈，進而引發人類對自身行為的反思。

 ▲山之印象的大寫意

 ▲壯錦刺繡一般的細線勾勒

如果說山之印象是建筑師對于自然環境的大寫意，那么近觀建筑立面上的豎向線條就是壯錦刺繡一般的細線勾勒。UUA以地域性的自然形態和民俗工藝為設計元素，結合場地提出的尖銳問題，通過立面設計一并做出回應。建筑以一種易懂又意味悠遠的方式，兼顧了自然與文化兩個層面，拉近了與民眾之間的距離，成為大地景觀的塑造者。

 ▲以立面設計回應自然與文化

 ▲大地景觀的塑造者

03

表皮：參數化的建構藝術

 ▲立面峰叢的參數化控制

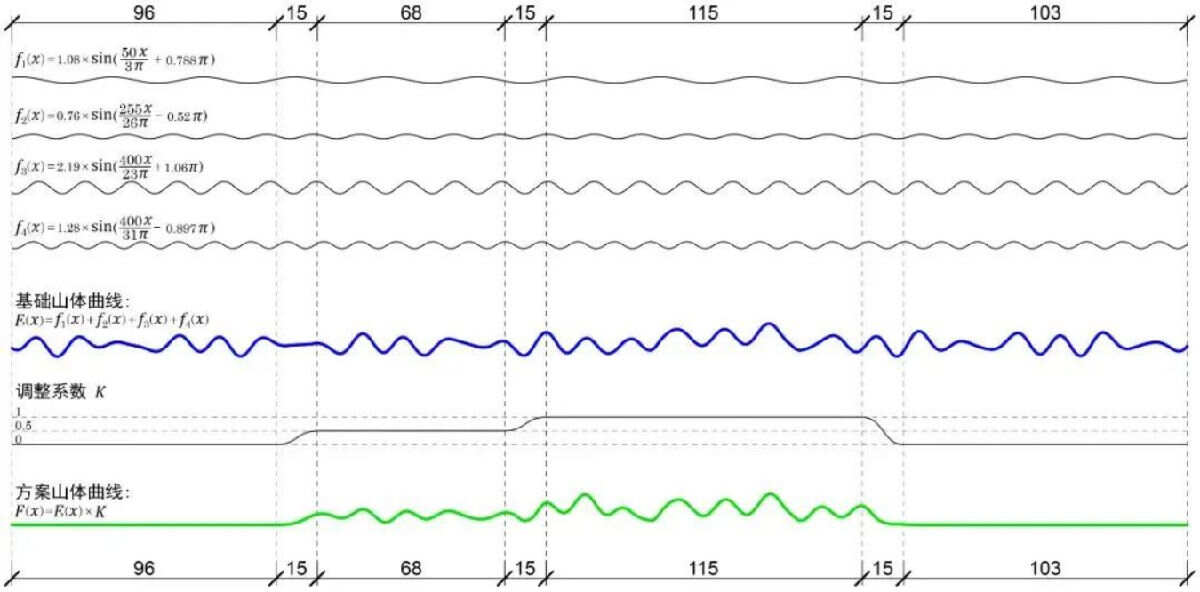

 ▲參數化控制-四組三角函數曲線合成 ?UUA

峰叢形態位于廠房上部，由四組三角函數曲線合成得出的。通過函數控制，保證曲線的曲率變化均勻，使其具有良好的視覺形態，也為后期深化工作提供了詳細的數據支持。廠房上部由鋁板幕墻和玻璃幕墻兩個體系構成，形成構造精妙，充滿幻象的視覺體驗。

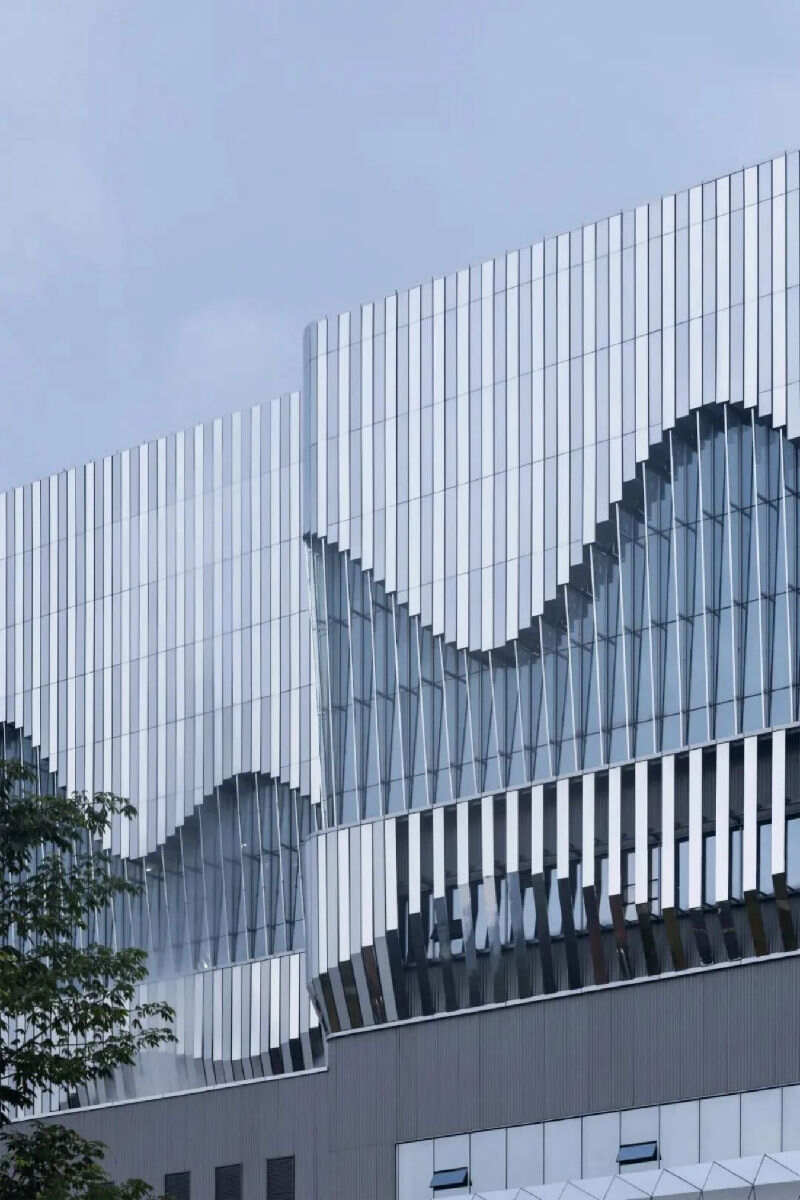

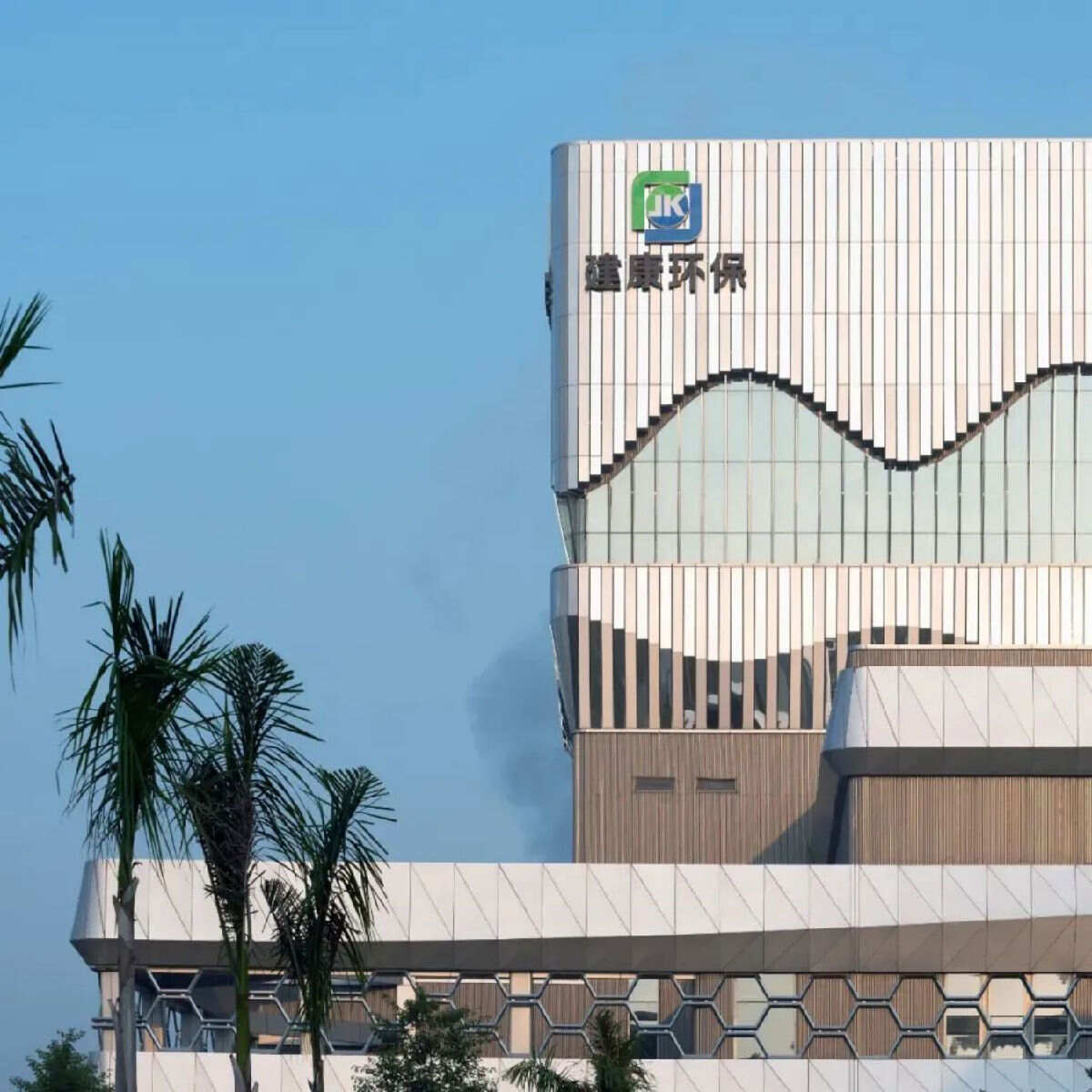

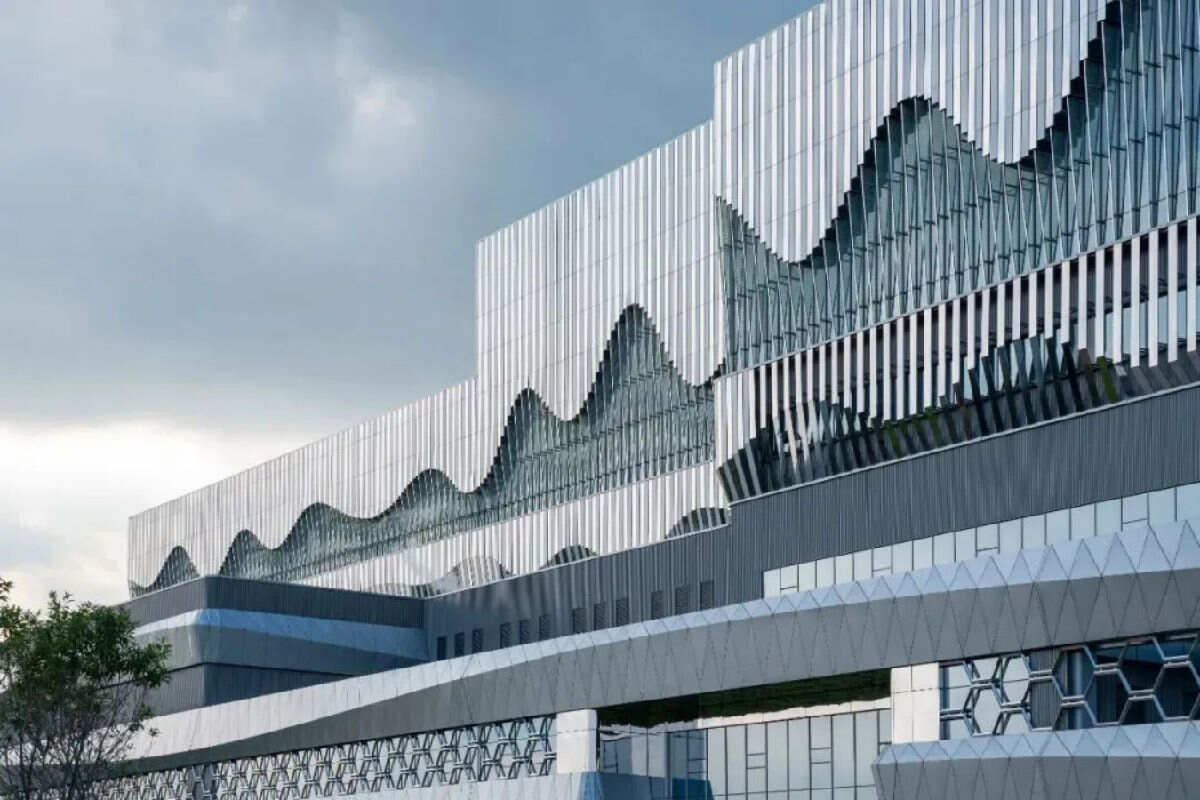

 ▲鋁板幕墻與玻璃幕墻的結合

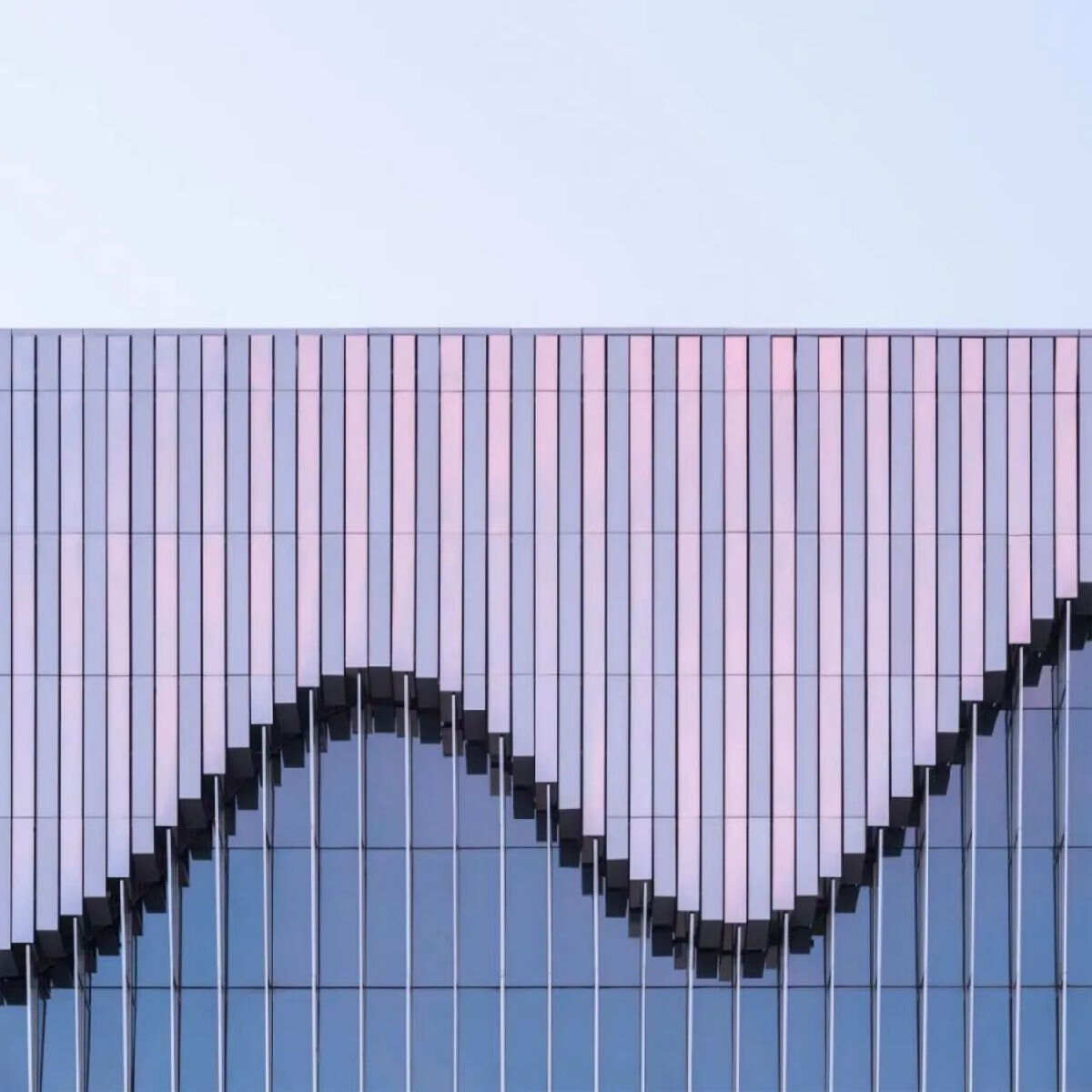

 ▲鋁板豎格柵的單向彎折

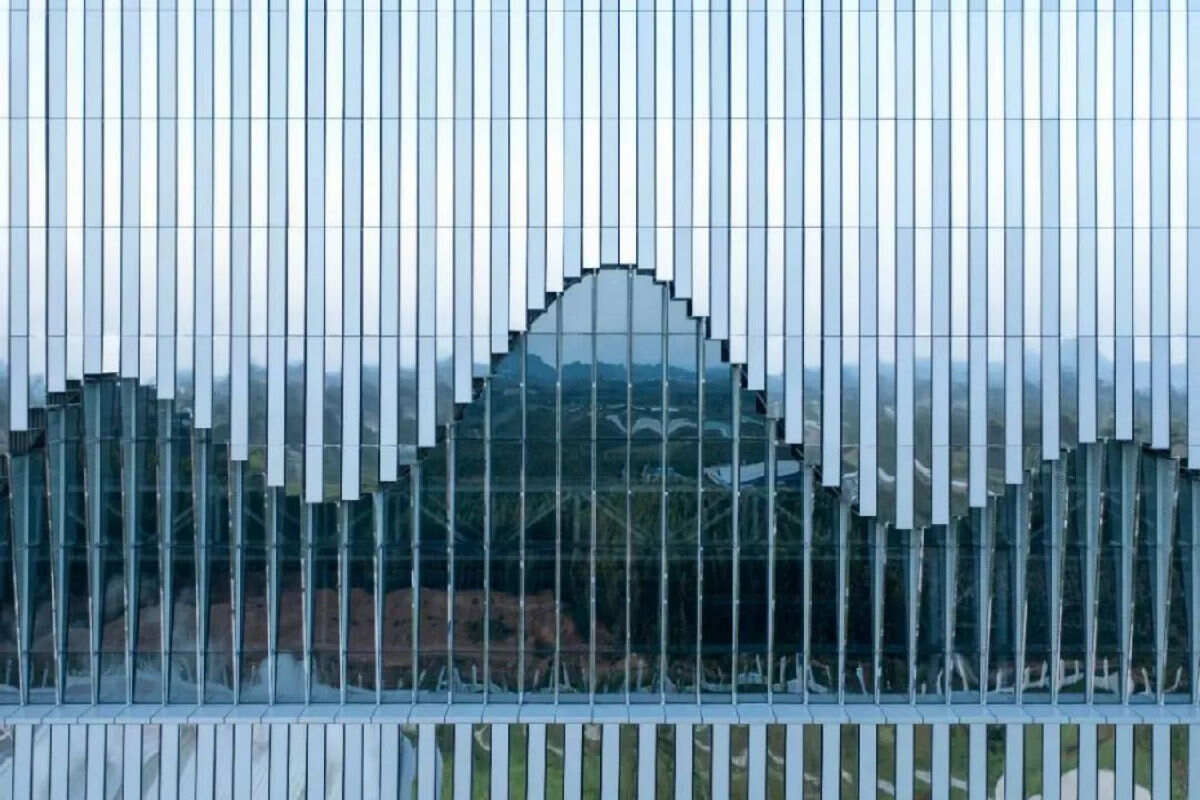

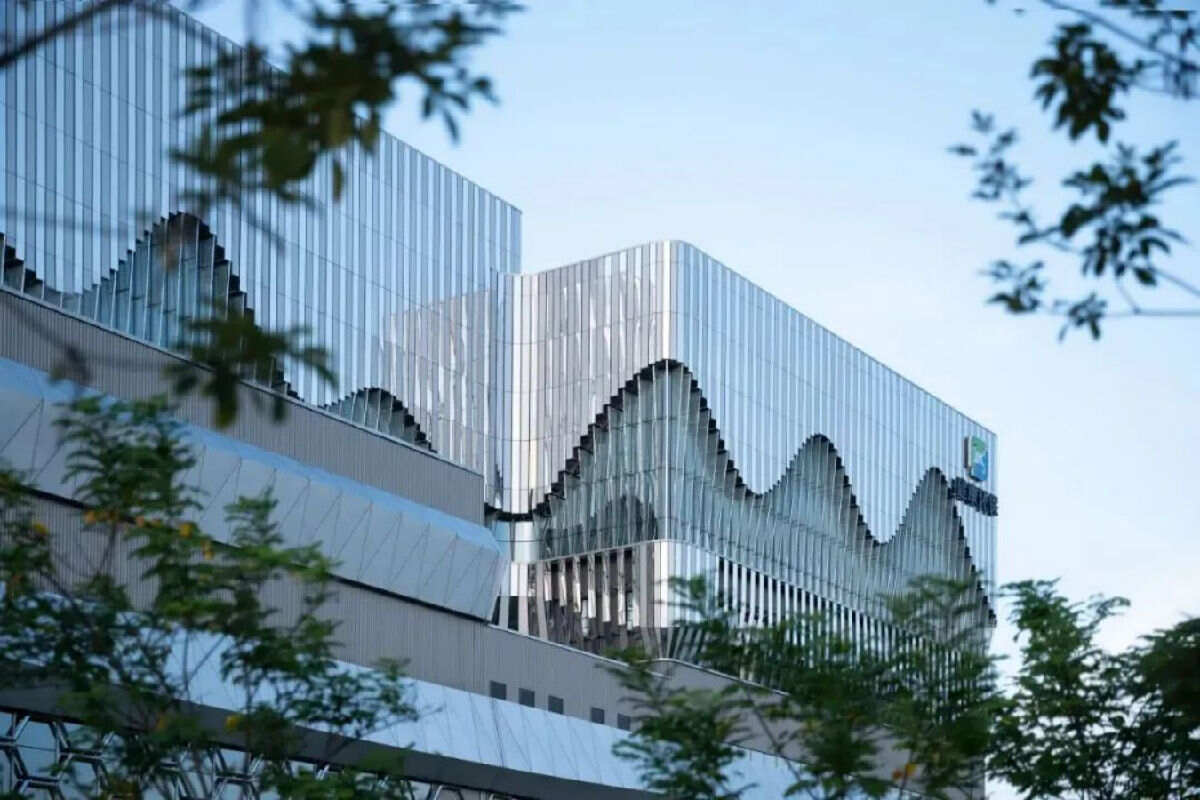

 ▲鏡面與啞光格柵相間布置

鋁板幕墻采用鏡面和啞光兩種鋁板格柵相間布置，形成強反射與弱反射的交替節奏，以條帶化的抽象反射將周圍環境映襯在建筑表皮之上。參數化的峰叢曲線作為基準線，設定每條格柵的長度，并且通過格柵的單向彎折來實現宏觀上的三維曲面效果。這種處理方法有效地降低了工程難度和造價，同時又增加了立面的機械感與構成感，既符合建筑的工業理性，又呼應了建筑的人文屬性。

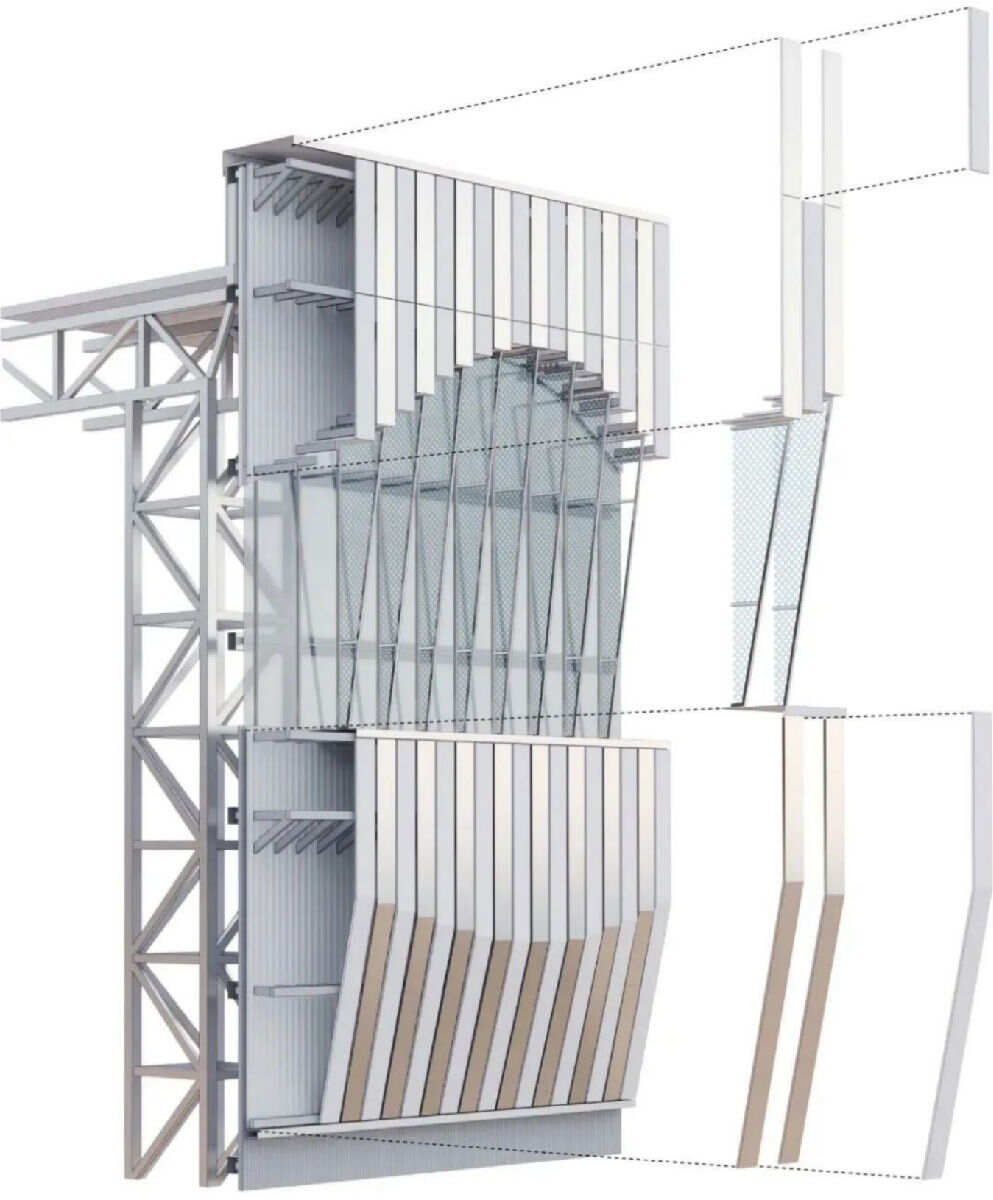

 ▲廠房上部墻身 ?UUA

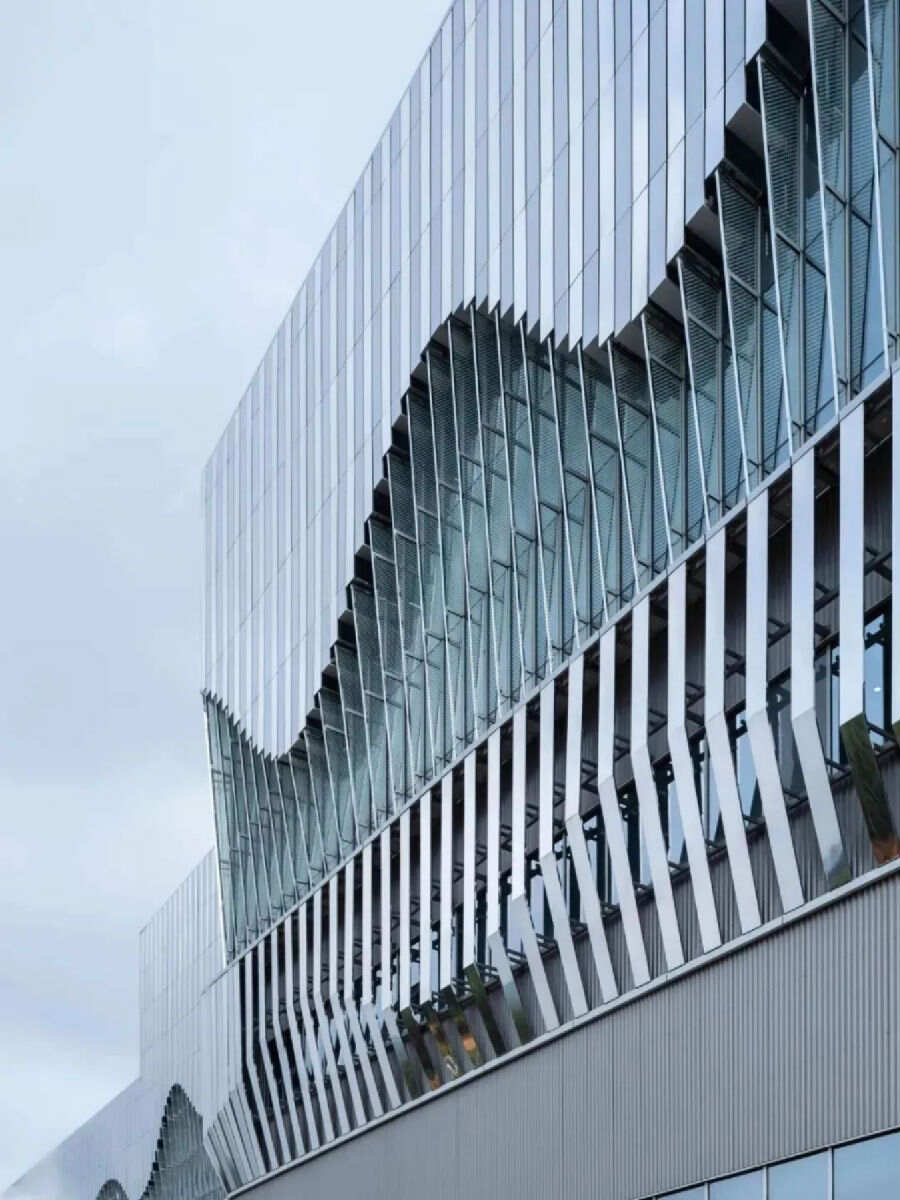

玻璃幕墻是叢峰形態的主體，外置具有白色彩釉點的三角形玻璃肋，并用鏡面不銹鋼包邊強化線條，形成更具三維化的視覺層次。工業廠房室內具有照度均勻的需求，因此東、南、西三個方向的玻璃肋可以有效地散射進入室內陽光，避免形成強烈的光照與陰影。

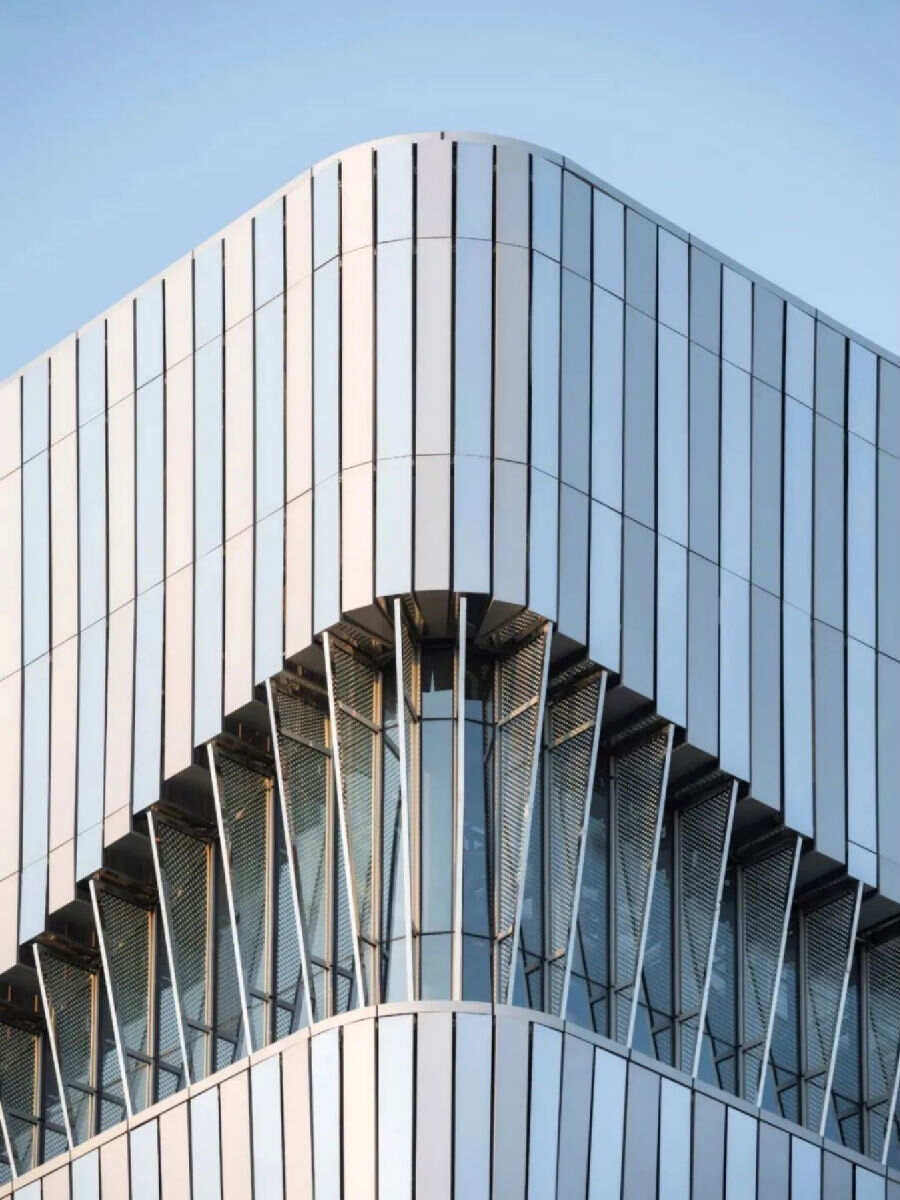

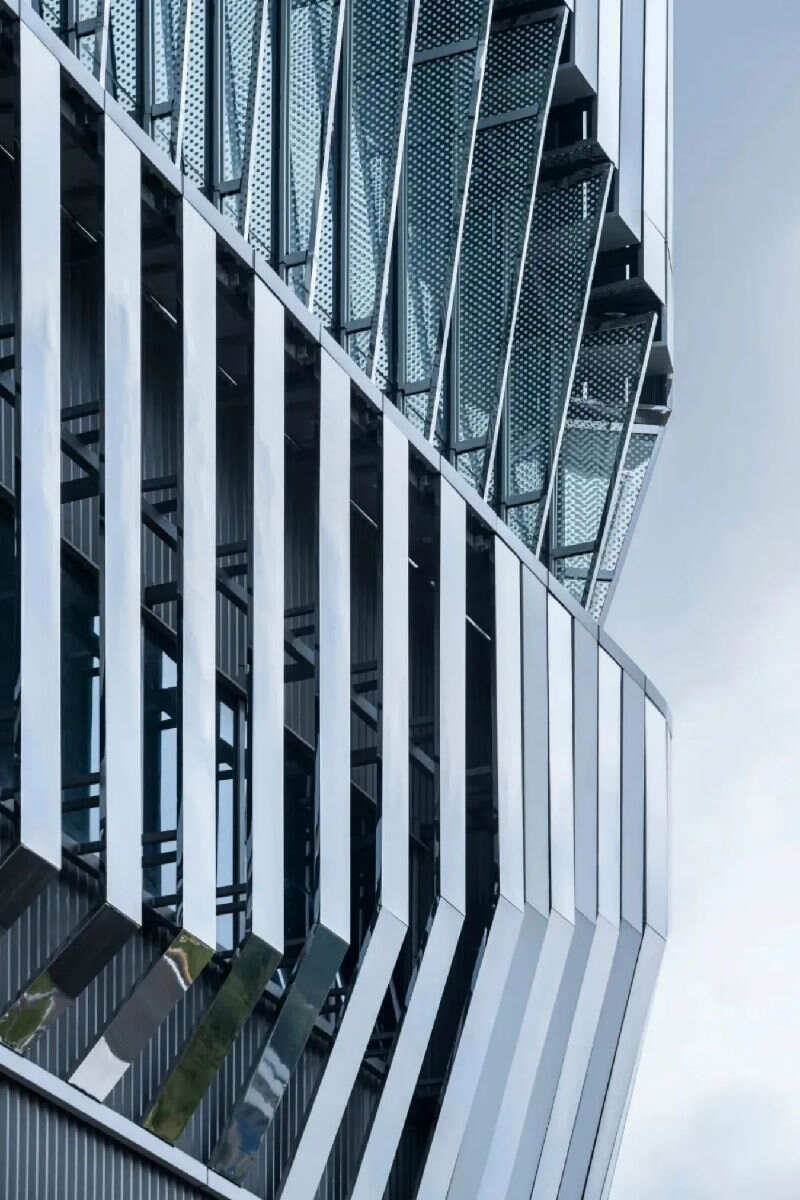

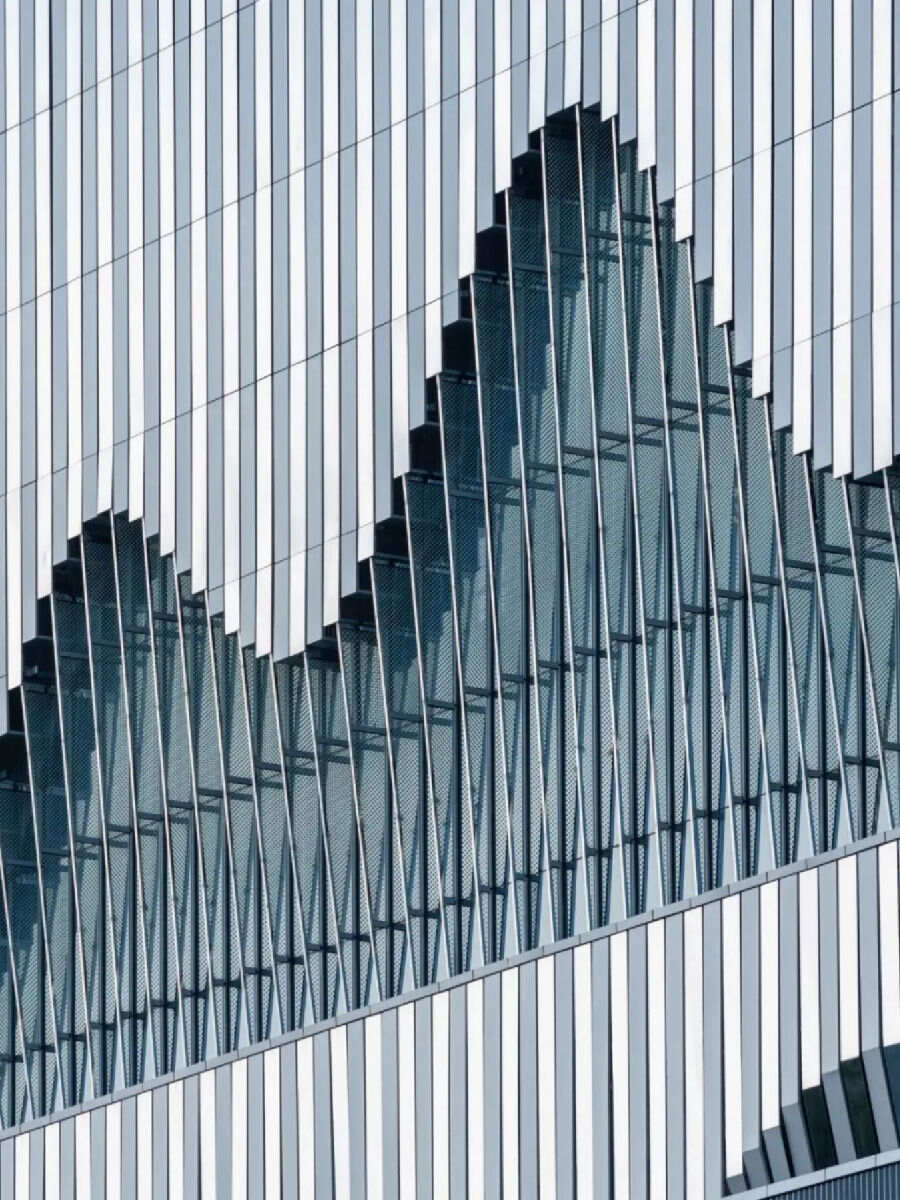

 ▲三維化的玻璃幕墻細節

廠房的裙房部分包含多種功能空間，需要靈活開窗，因此采用橫向帶狀布局。其中帶狀鋁板幕墻將曲面元素簡化為三角面，在降低工程難度的同時，很好地呼應了廠房上部的叢峰形象。

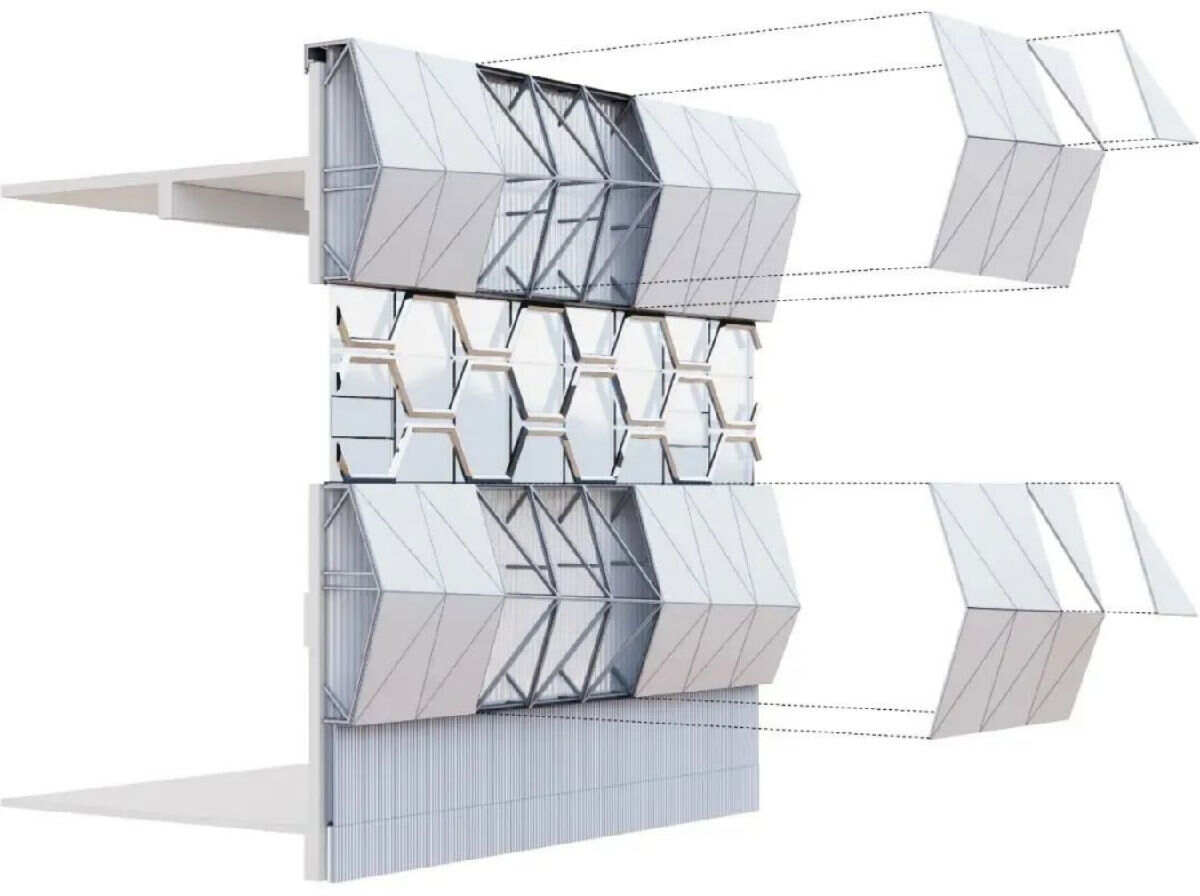

 ▲裙房墻身 ?UUA

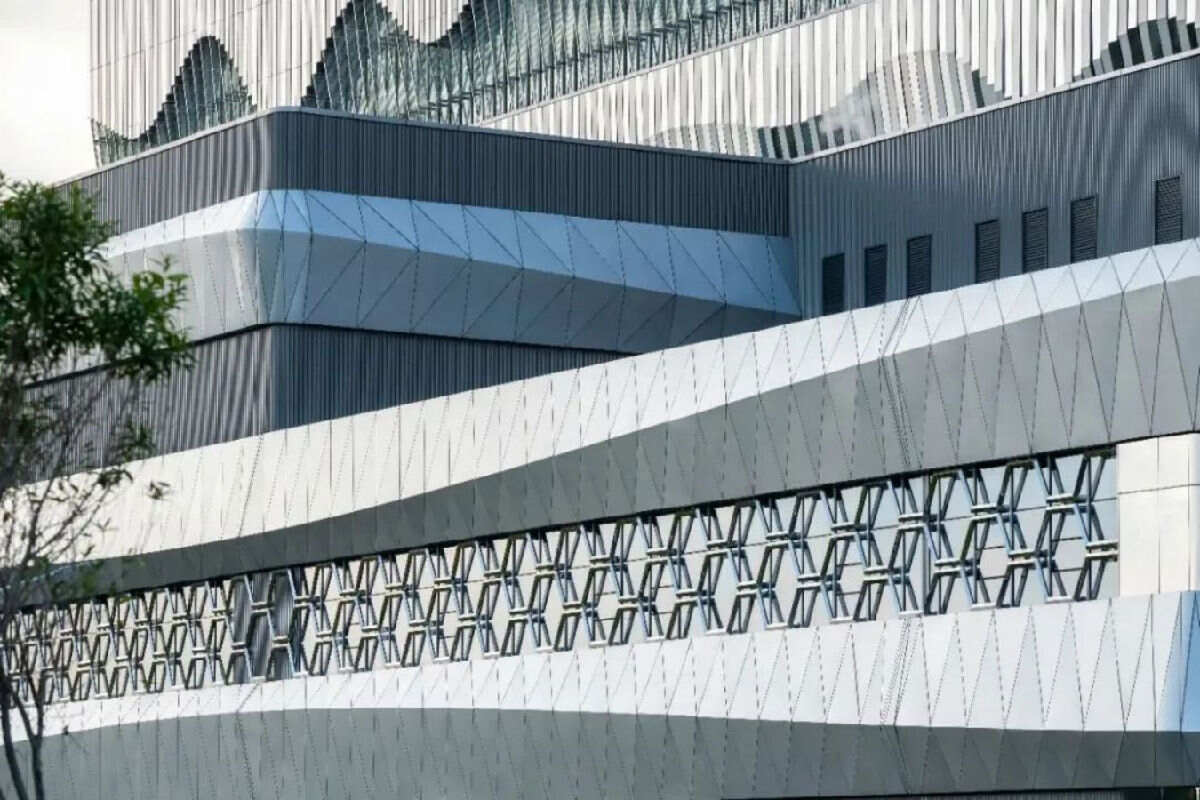

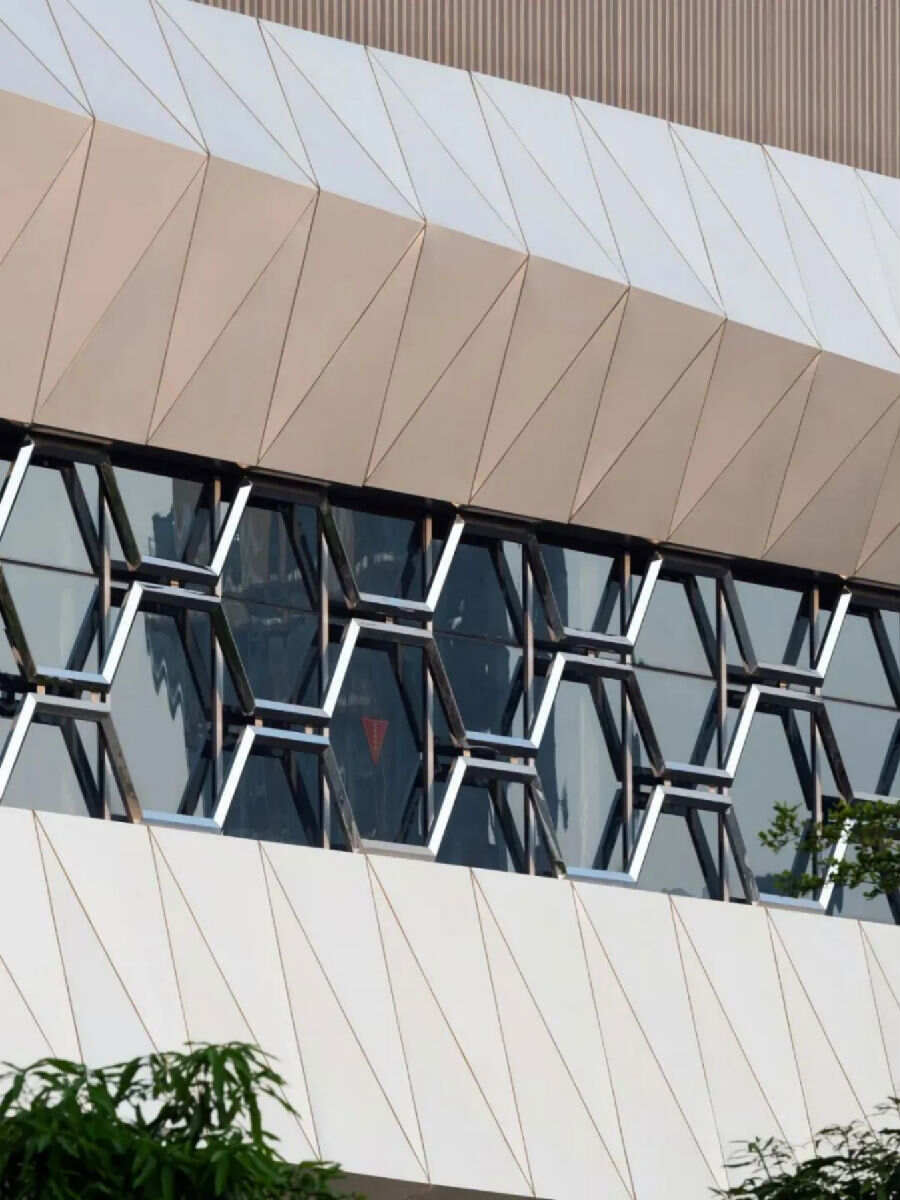

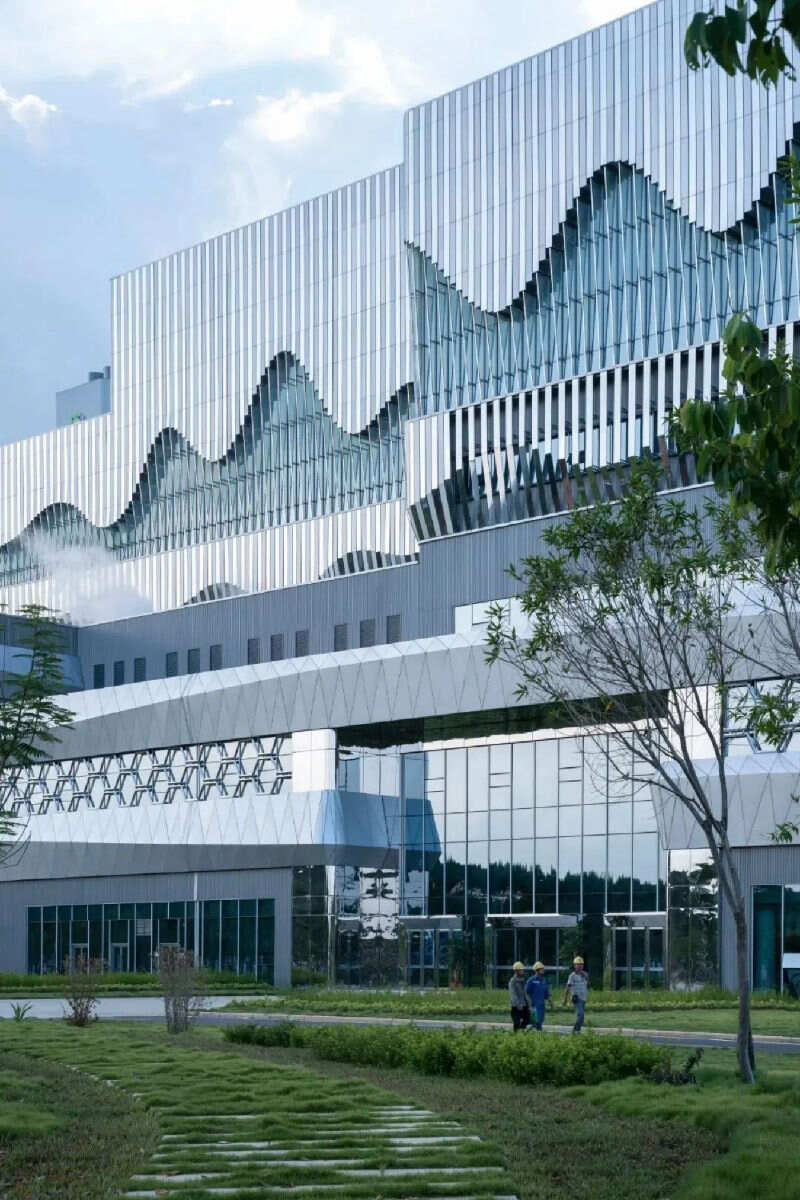

 ▲三角面化的裙房鋁板條帶

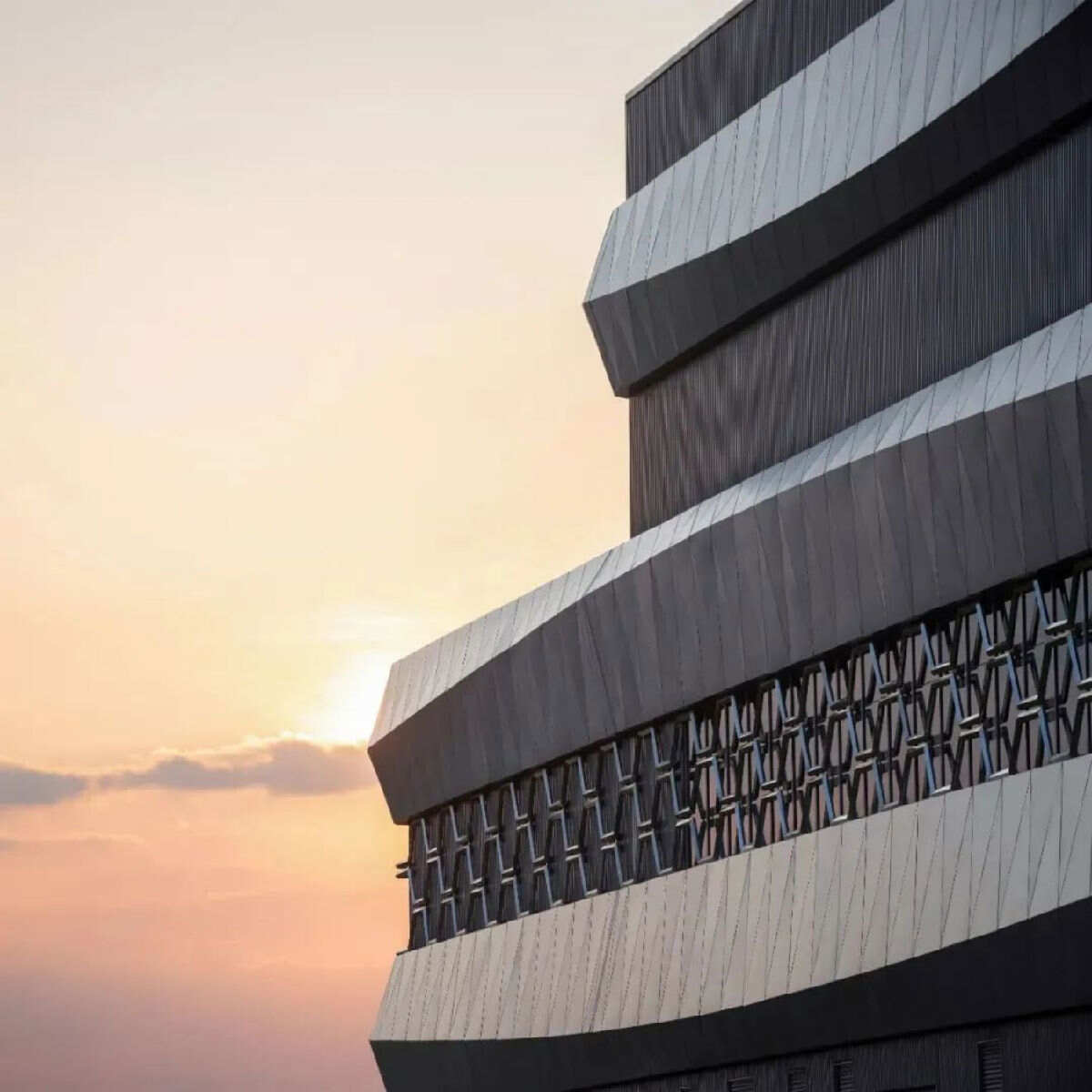

 ▲裙房的橫向條帶

UUA通過對幕墻色彩、肌理和形式的把控，以一種不易察覺而又復雜精妙的方式，賦予了建筑隨視角、光線、天氣而變的動態美學，緩解了建筑巨大體量對環境的壓迫感。

 ▲朝霞中的絢爛

 ▲晨光中的溫煦

 ▲夕陽下的恢宏

 ▲夜色中的清冷

 ▲與環境互動的建筑表皮

04

工藝：運行中的機器美學

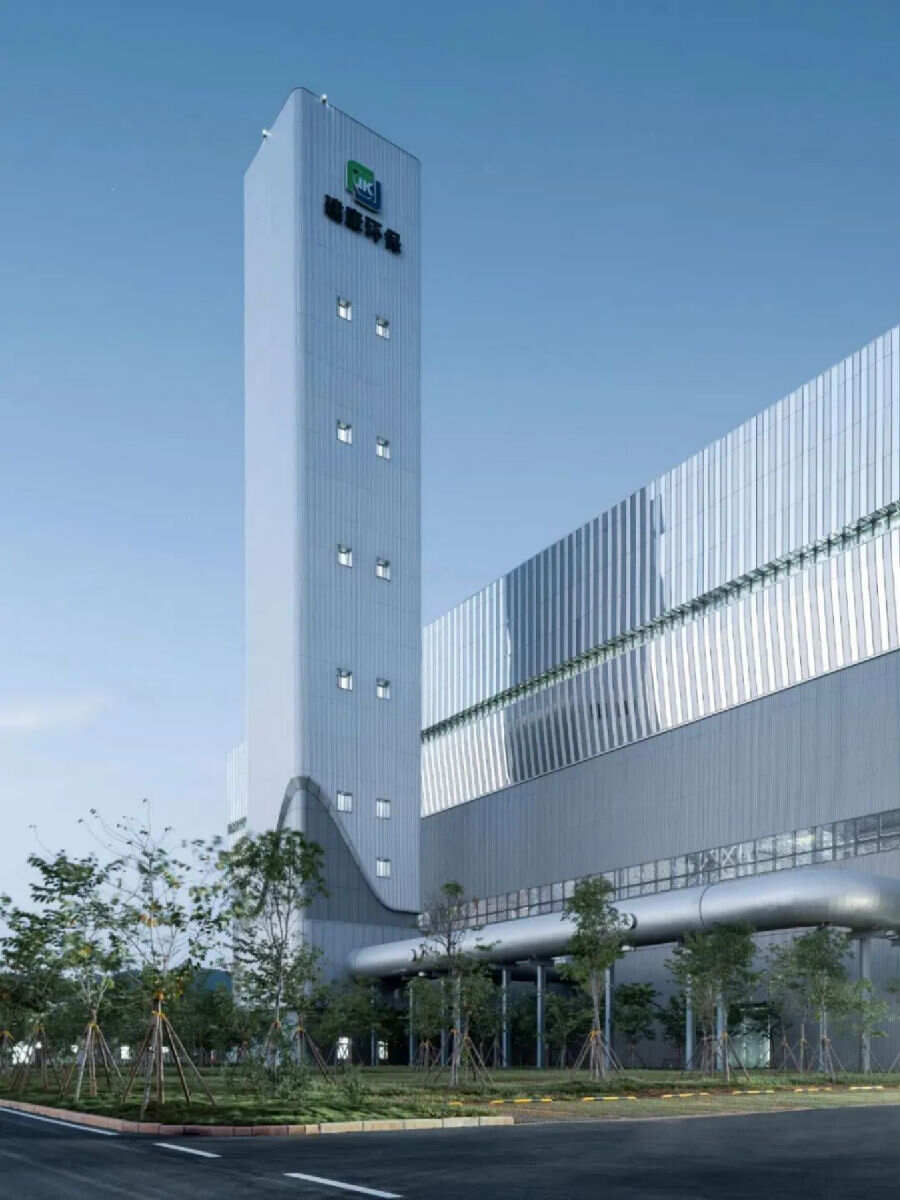

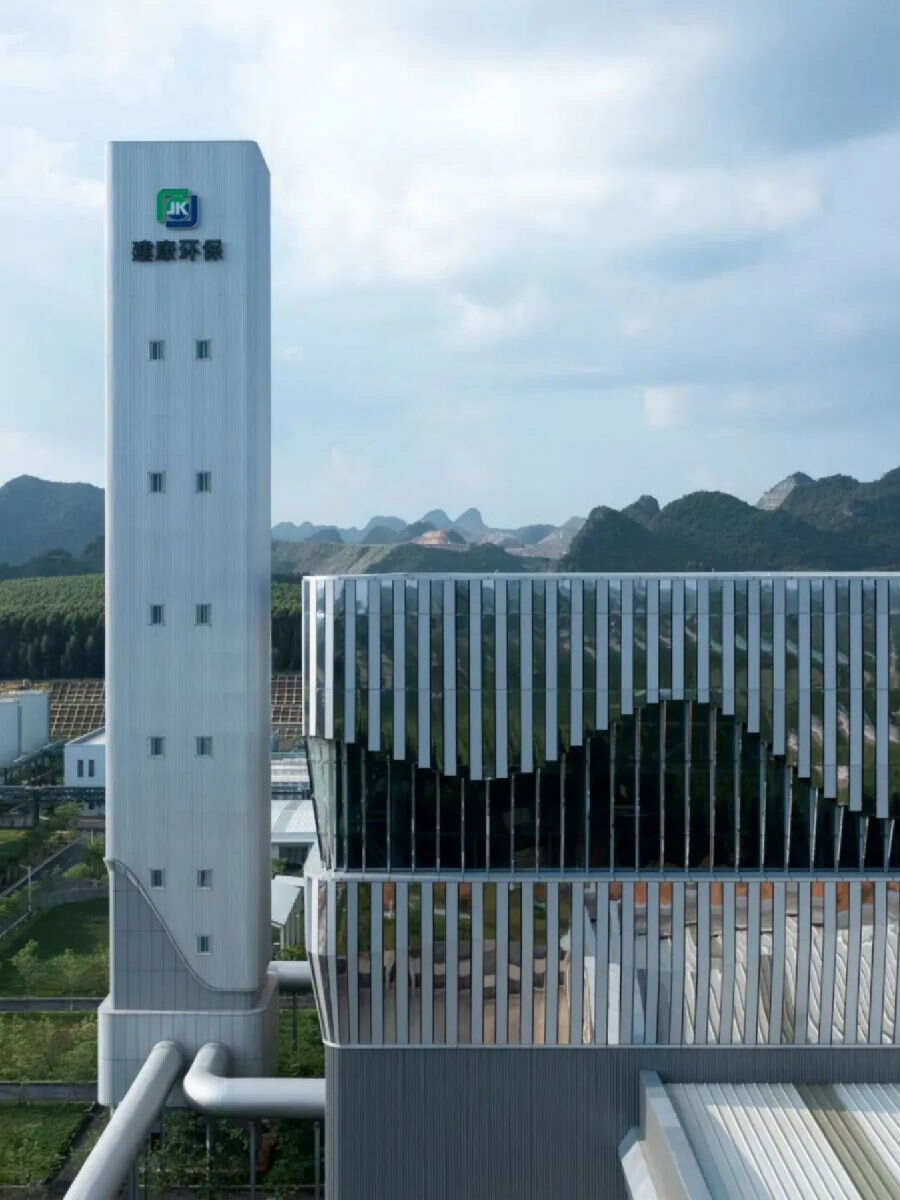

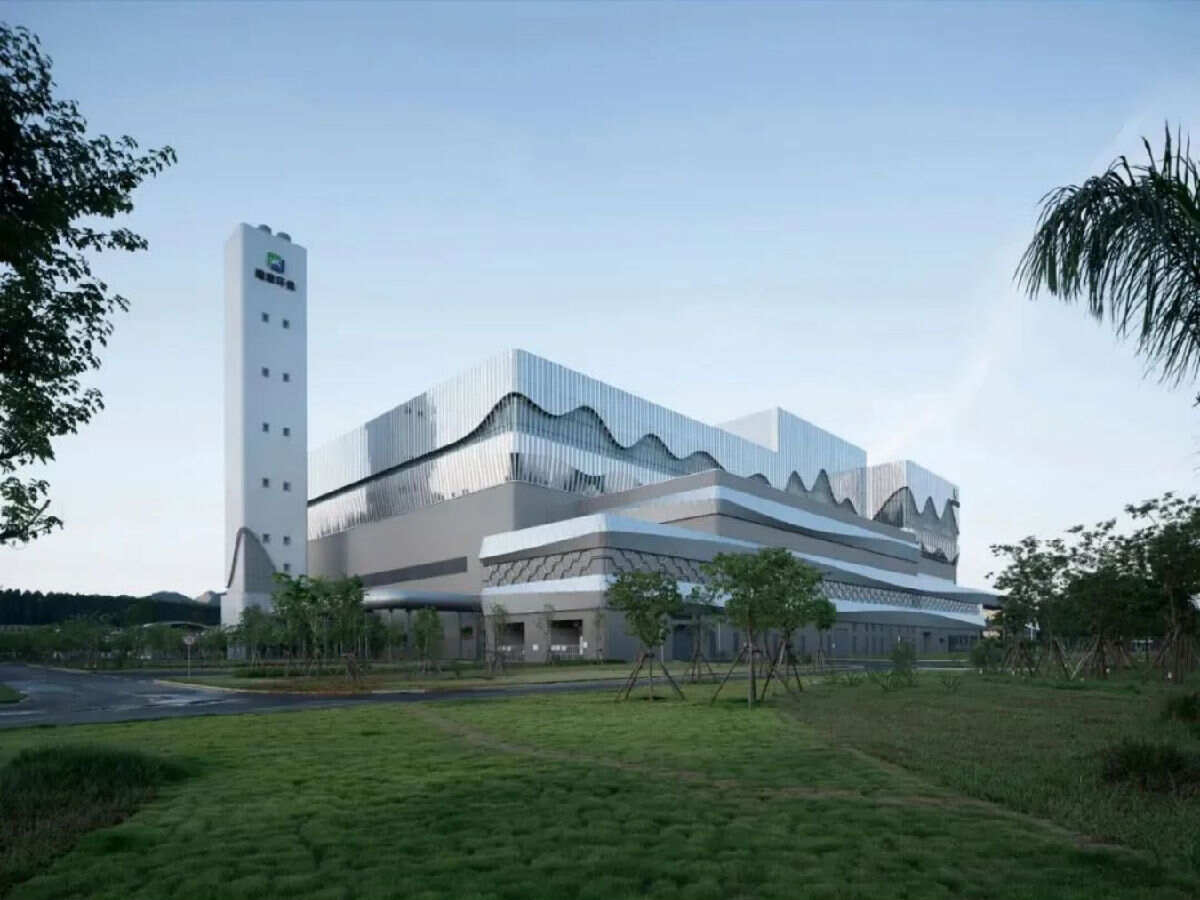

 ▲煙囪與管道

機器是工業建筑的核心，它特有的功能與效率，理性與邏輯，集中展現了人類智慧，形成了一種獨特的美學體驗。廠房的外形是內部機器布局的誠實反映，揭開這層包裹的外衣，垃圾焚燒發電的工藝流程同樣是充滿趣味、引人入勝的工程奇觀。

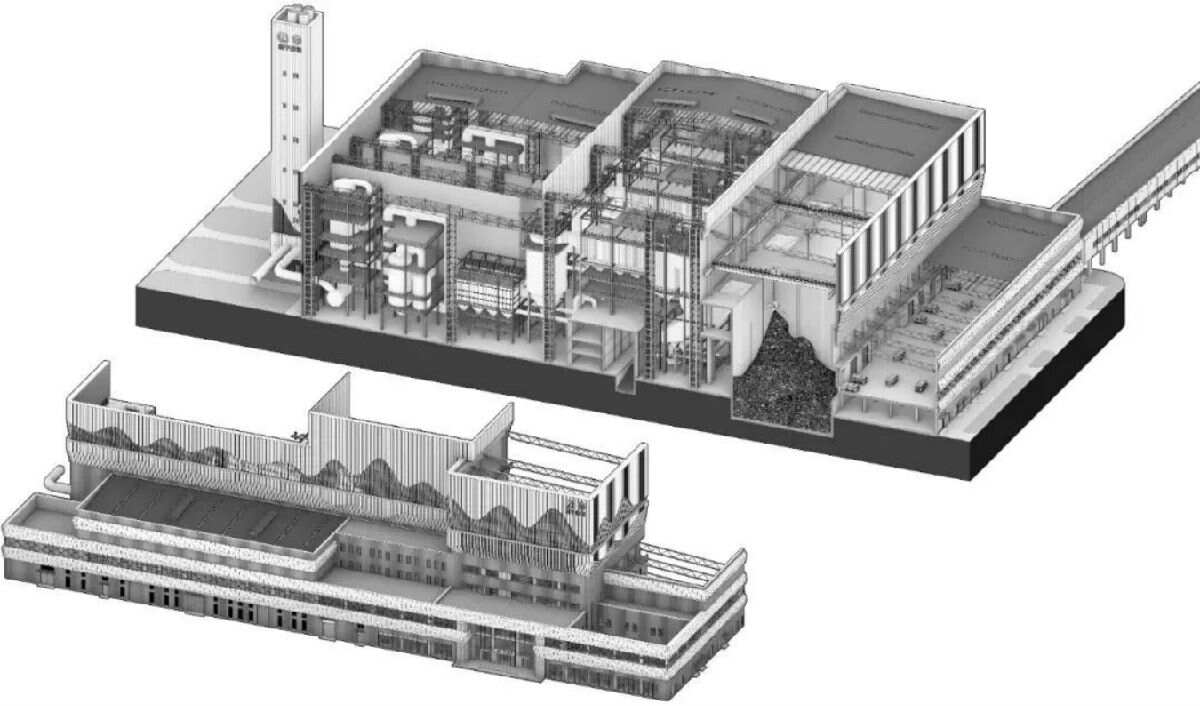

 ▲發電廠工藝布局 ?UUA

垃圾運輸車沿坡道進入廠房卸料到負壓的密閉垃圾池。經過一段時間的發酵，垃圾產生的滲濾液經過初步凈化送至污水處理廠進行最后處理。發酵后的垃圾經吊車抓斗送至進料斗，并最終到達焚燒爐。垃圾燃燒產生的煙氣經凈化達到國標后排放到空氣中；飛灰在廠內固化穩定后處理填埋；爐渣可綜合利用（如制磚）。垃圾焚燒產生的熱能用于加熱高溫蒸氣，推動蒸汽輪機發電機組發電，并入國家電網。

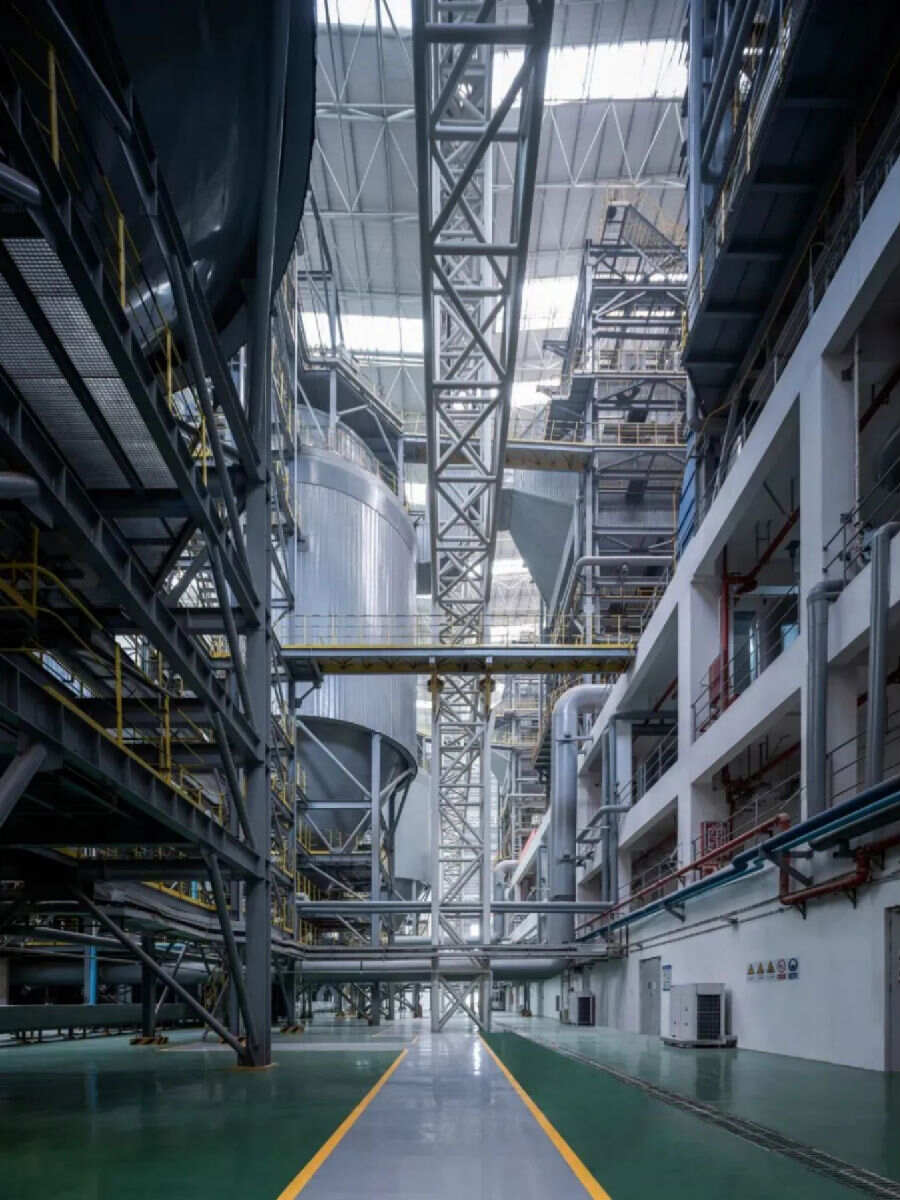

 ▲機器美學-發電廠內部的工藝設備

05

結語: 藝術與工程學的凝聚

 ▲以藝術的方式回應場地文脈

特點鮮明的地域環境往往可以激發建筑師的大膽創意，而承載著社會責任的大型基礎設施項目通常又需要慎重決策，因此要獲得進退的平衡就依賴于一個巧妙而有效的設計策略。南寧雙定垃圾焚燒發電廠的建筑設計以一種極具藝術表現力的方式回應了場地文脈，而且更為重要的是UUA的建筑師以嚴謹?shù)墓こ汤硇詫⒃O(shè)計概念高度還原，實現了一座凝聚了藝術與工程學的先進工廠。

 ▲嚴謹?shù)墓こ汤硇?/span>

 ▲凝聚藝術與工程學的先進工廠

06

項目視頻

▲視頻-南寧雙定垃圾焚燒發電廠

項目信息 PROJECT INFO

/

項目名稱：南寧市雙定循環經濟產業園生活垃圾清潔焚燒發電廠

項目地點：南寧，廣西，中國

項目規模：54,000 ㎡

垃圾處理量：3000t/d

項目年份：2020-2022

建筑方案設計：UUA建筑師事務所

UUA主持合伙人：李泳征，李其郅，Tim Mason

UUA設計團隊：賀文博，王發路，呂延鋒，趙冰，鄧亮，馬興華，張藝豪，方泓博，楊波

項目業主：南寧建寧康恒環?？萍加邢挢?zé)任公司

總體設計單位：中國城市建設研究院有限公司（主要負責人：劉濤、翟力新、蔡輝、呂德彬、楊志清

主要完成人：張波、熊向陽、郭強、張克宇 、楊柳、靳治國、毛俊、洪光、梅麗娜）

施工：湖南省工業設備安裝有限公司&廣西建工集團控股有限公司

攝影+視頻：直譯建筑攝影

/

設計說明部分撰文 | UUA建筑師事務所
