迷你歌劇空間21

音浪突刺表皮

 ▲?Duccio Malagamba

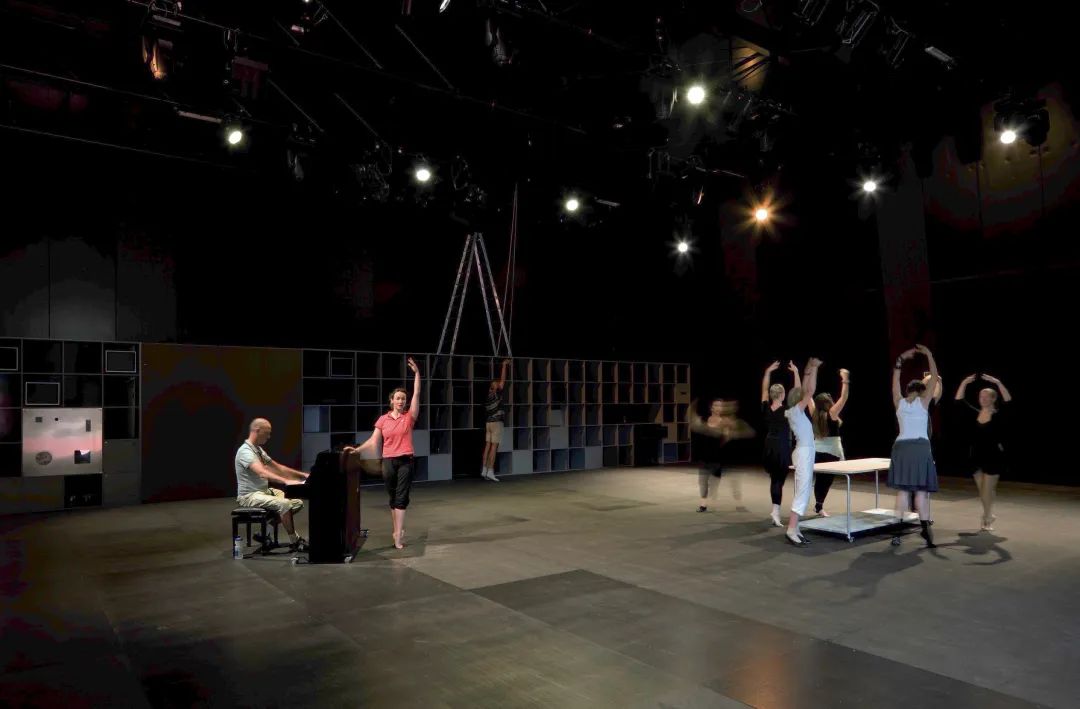

迷你歌劇空間21場館是為慕尼黑巴伐利亞國立歌劇院（Bayerische Staatsoper）實驗表演藝術所打造的臨時活動空間。這個可拆解的構筑物能夠容納300坐席或是700名站立觀眾，通過貨運集裝箱還可將其運輸?shù)较乱粋€(gè)活動地點。模塊化的架構可以將該場館重新安置在不同城市空間結構之上、任何地點之中，并可以適應所有者的不同需求。

質量，亦即重量是衡量空間聲學的決定性標準?！懊阅愀鑴】臻g21”的設計理念從化解兩者間的“矛盾”開始：藍天組所面臨的挑戰是既要設計一種能夠滿足快速拆卸、重新組裝，又能滿足音樂廳聲學要求的輕質架構。那么，如何創造一個同時兼具優質聲學條件和質量輕盈的空間呢？在設計過程中，建筑師第一個確定的考量點是在館內引入建筑元素，從而轉變空間的聲音序列，同時通過一系列錐狀的“音景（Soundscaping）”來建立音樂廳必備的具有反射、吸收特質的墻壁。

▲?Duccio Malagamba

 ▲?Duccio Malagamba

01聲學與音景

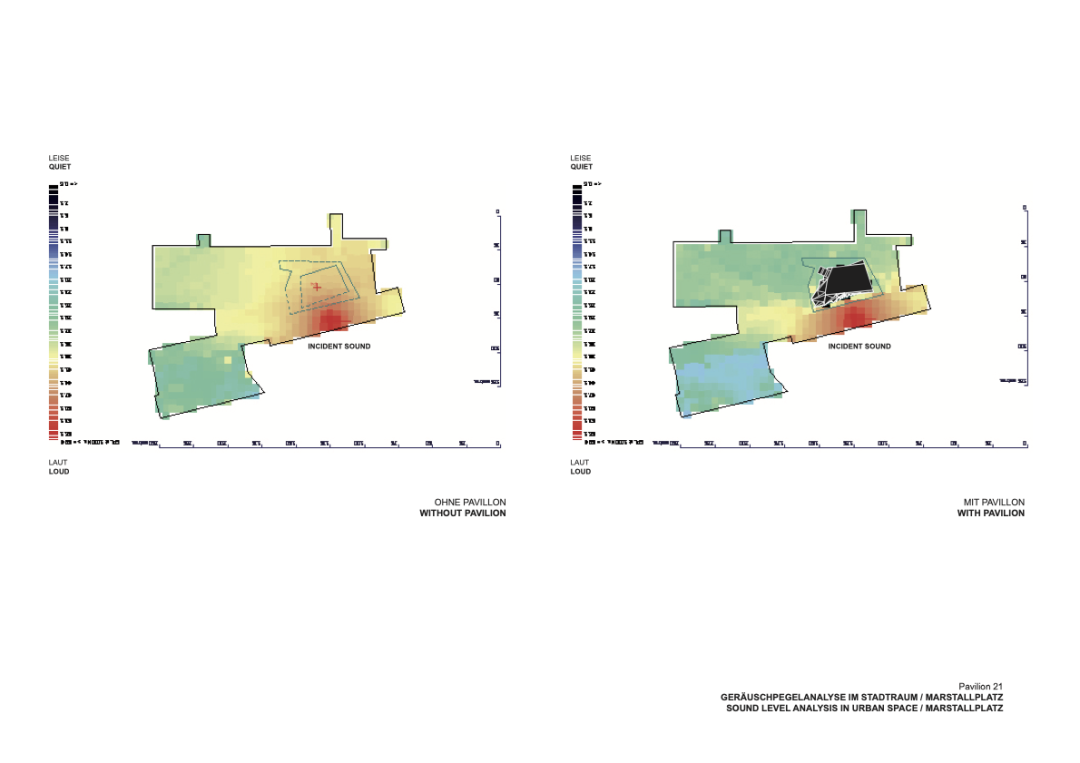

為了實現“音景”的優化，藍天組團隊首先構筑了廣場與街道之間的聲音屏障；其次，通過塑造場館的幾何形體，借助建筑自身的體塊偏轉外部噪音；最后，設計場館外側面層紋理，籍此反射、吸收不必要的聲音。

▲?Duccio Malagamba

▲?Duccio Malagamba

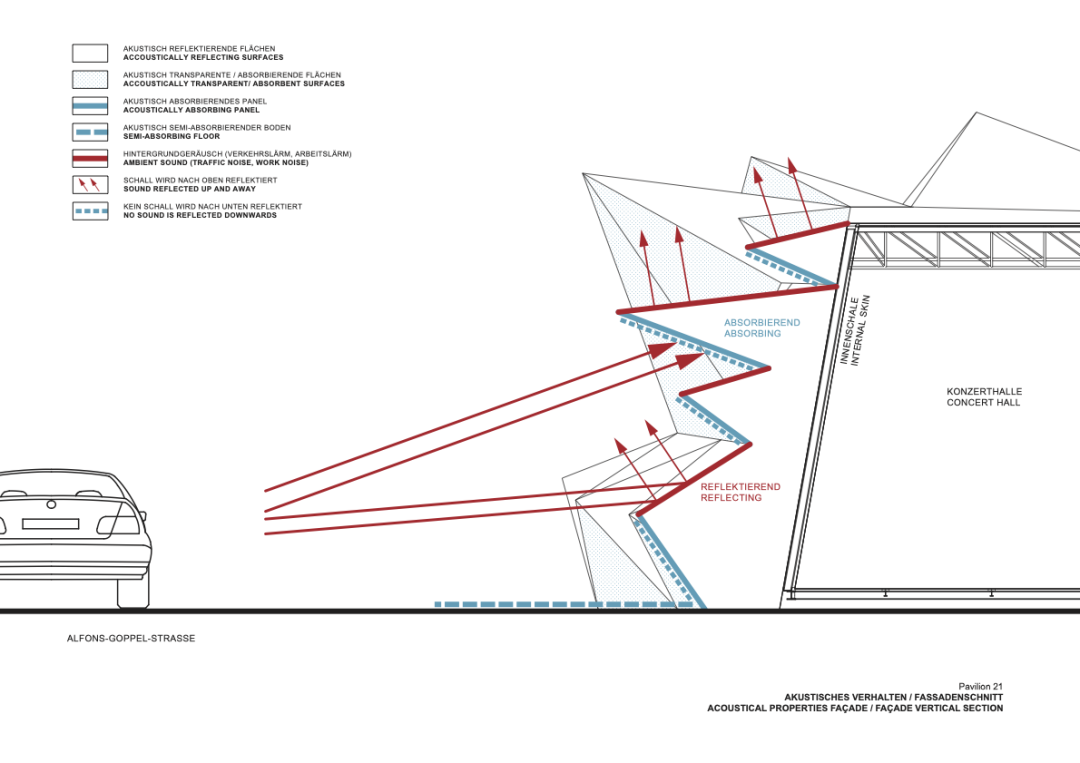

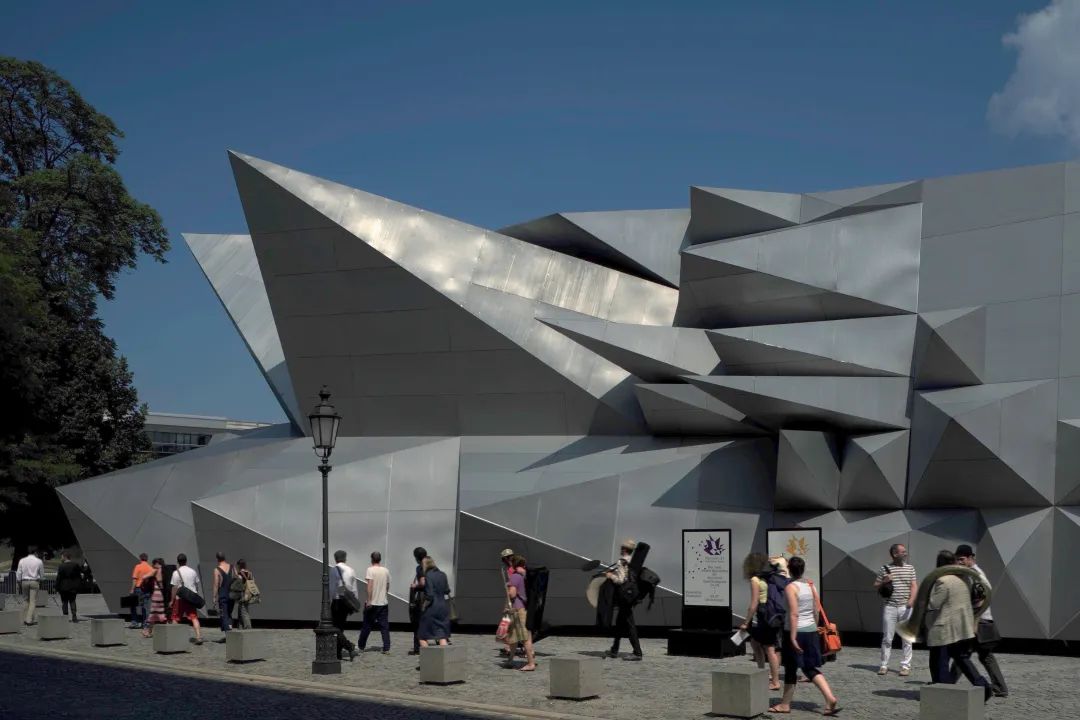

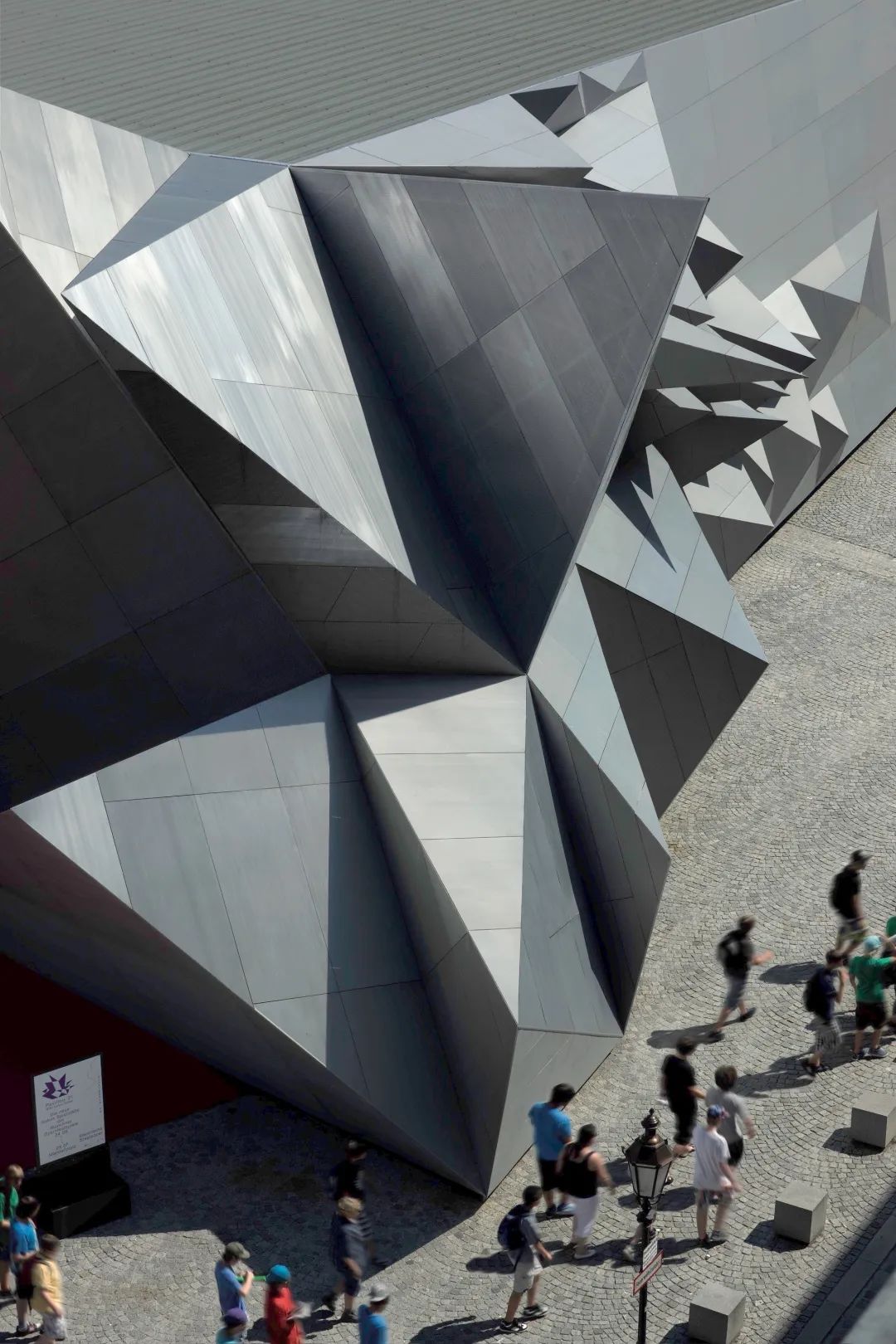

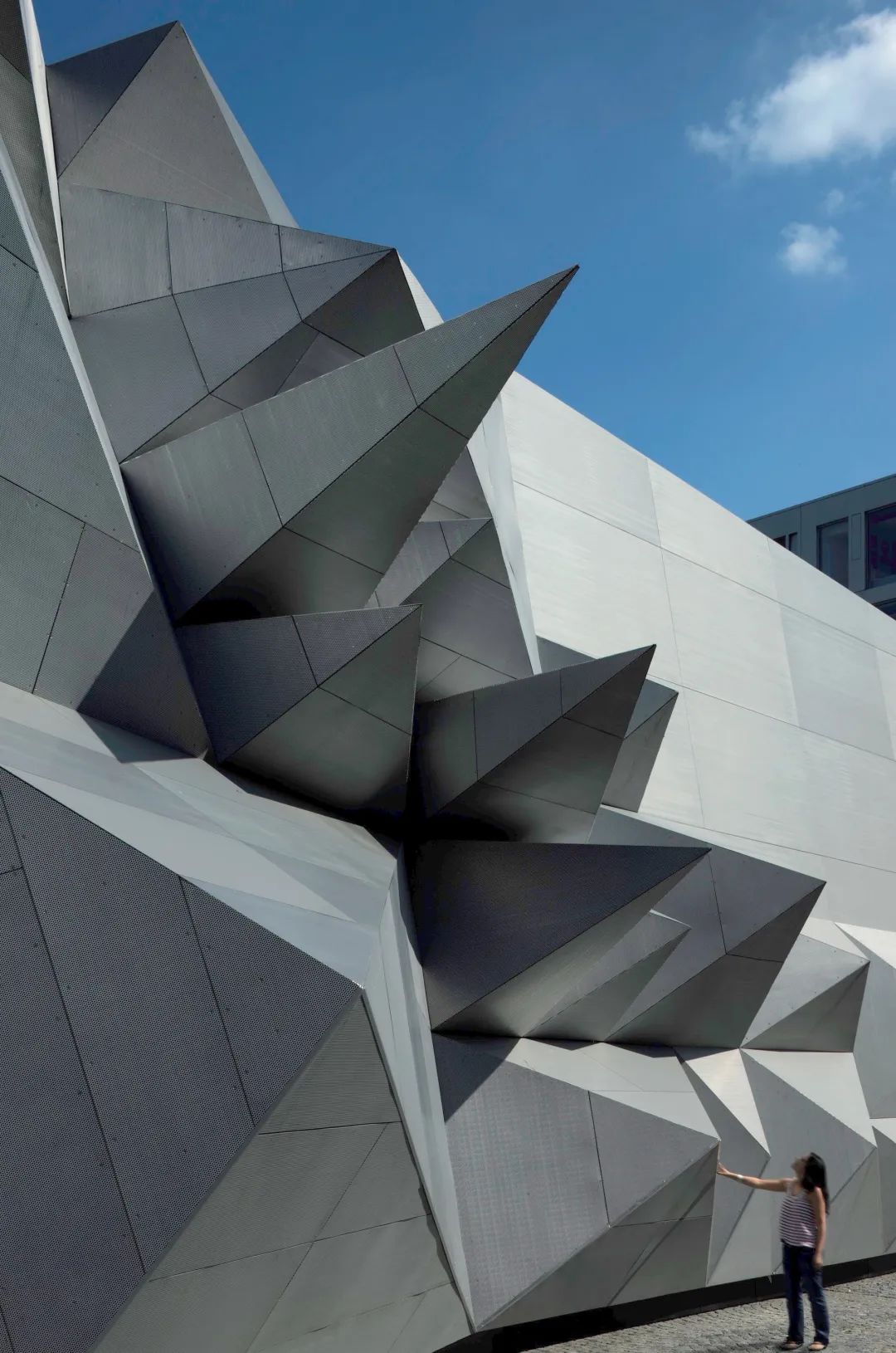

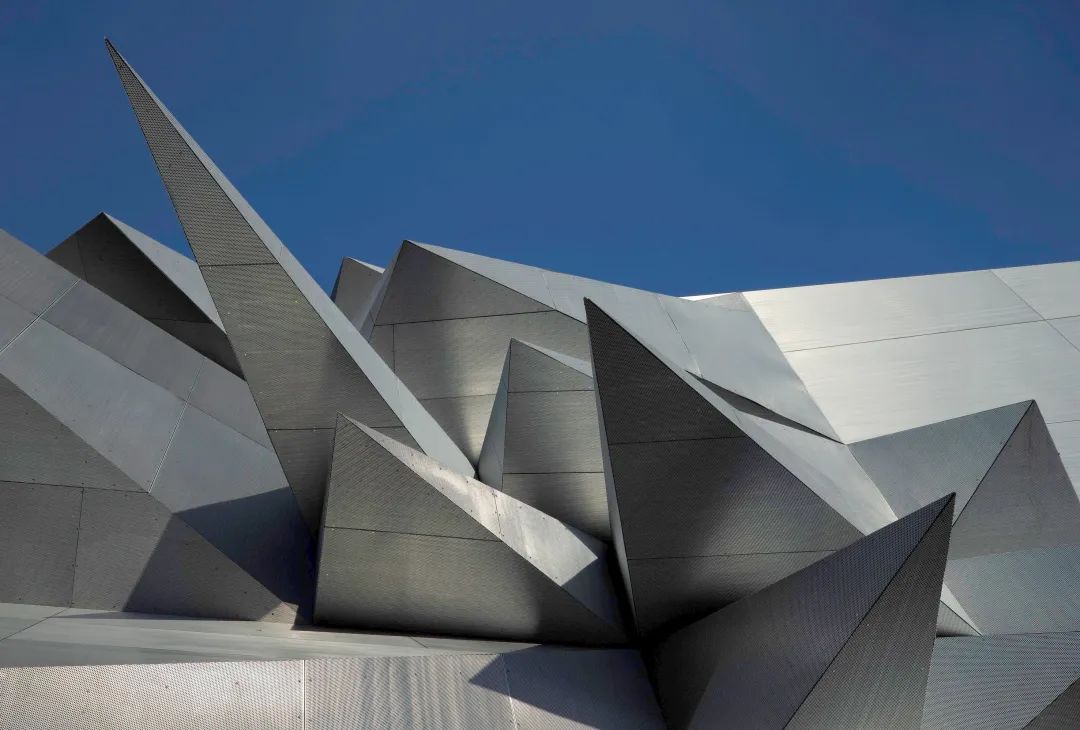

藍天組與倫敦奧雅納（Arup）的聲學顧問合作，共同為“迷你歌劇空間21”打造了由“聲學錐狀突起”所構的立面。這一幾何構筑物從場館表面的各處向外突出、升起，通過其三角形態吸收、反射街道上的噪音，從而在廣場中央構筑了一個“靜寂區”。此外，“聲學錐狀突起”的設計也與結構構件的振動相互關聯，從而進一步地影響了劇院內部的聲學效果。

 ▲?Duccio Malagamba

▲?Duccio Malagamba

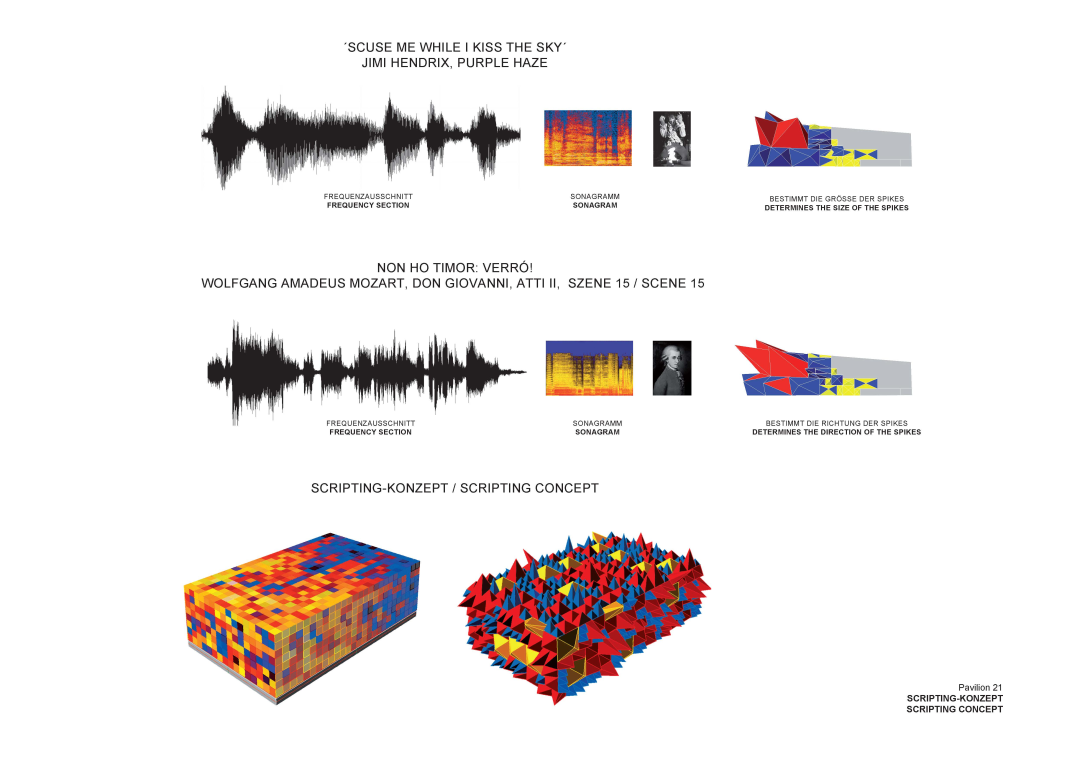

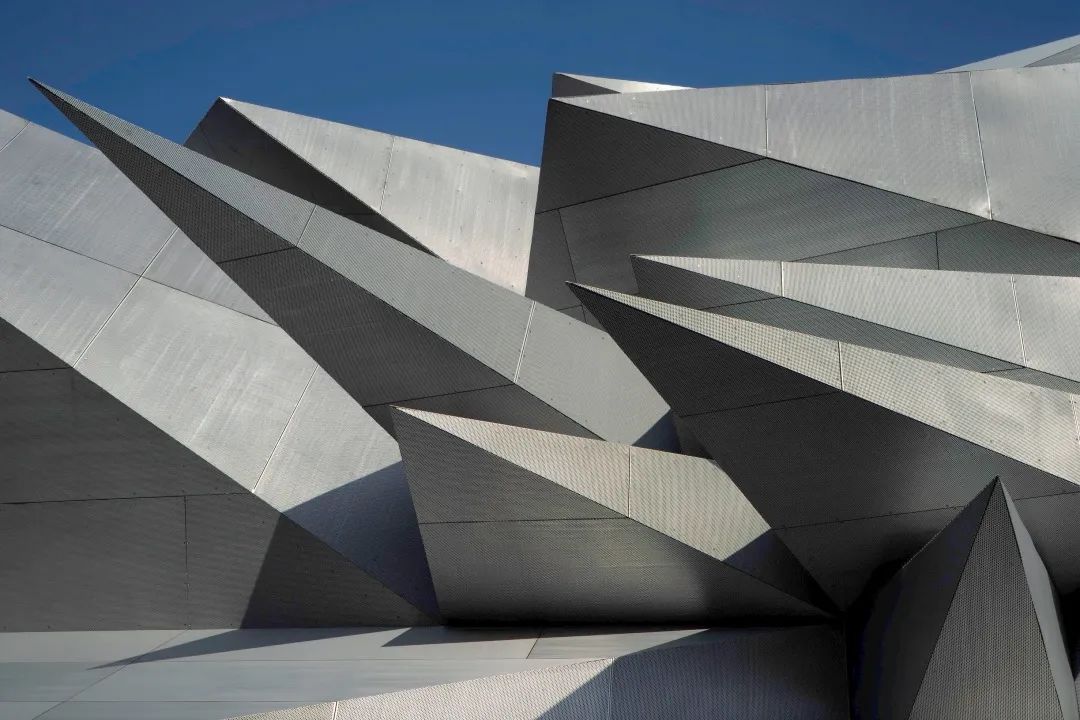

“聲學錐狀突起”的設計源于將“音樂”抽象化為空間形式的奇思妙想。建筑師以此為出發點，截取、轉錄了吉米·亨德里克斯（Jimi Hendrix）的“紫霧彌漫（Purple Haze）”與莫扎特的歌劇“唐璜（Don Giovanni）”中的片段。通過對這兩段音頻進行分析，借助參數化“腳本”生成的三維模型，繼而，將這些音樂序列轉化為獨特的“錐狀架構”。由此，抽象的音樂被轉譯成了建筑空間。

▲?Duccio Malagamba

 ▲?Duccio Malagamba

這種將建筑與音樂結合的想法其實并不新奇，“音景（soundscaping）”一詞也絕非首創?！耙艟啊迸c景觀相似，其中都包含了“塑形的概念（Gestalt）”。在音樂界，“音景”最早作為一種作曲方式源于1940年代。在建筑方面，早在勒·柯布西耶與伊安尼斯·澤納基斯（Ι?ννη?Ξεν?κη?）就音樂與建筑的話題進行討論時，就開始思考音樂作品的三維實踐，其中重要的例子是勒·柯布西耶的利浦館（Philips Pavilion）和拉圖雷特（La Tourette）的窗戶隔斷設計。

▲?Duccio Malagamba

 ▲?Duccio Malagamba

 ▲?Duccio Malagamba

02泛光安裝

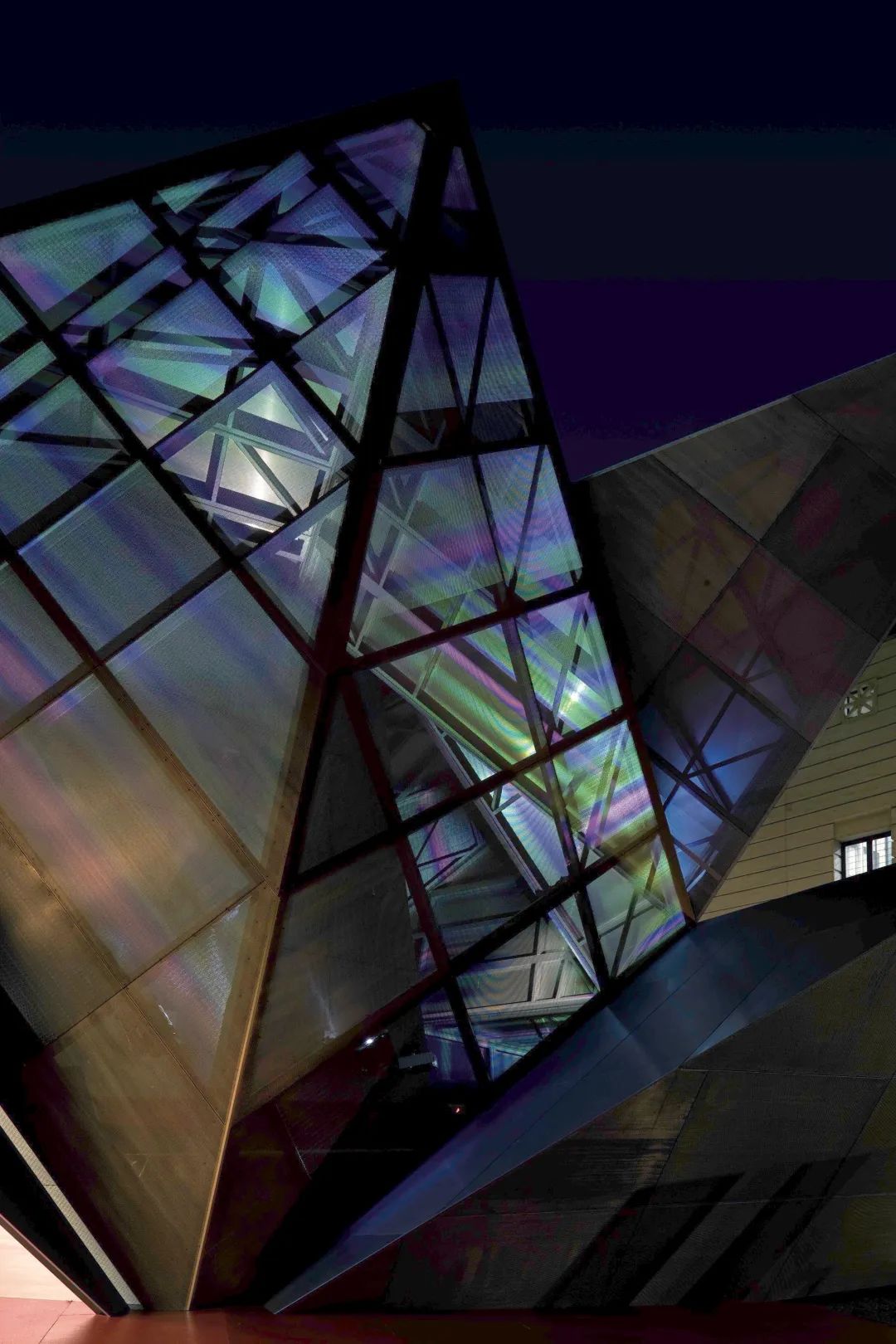

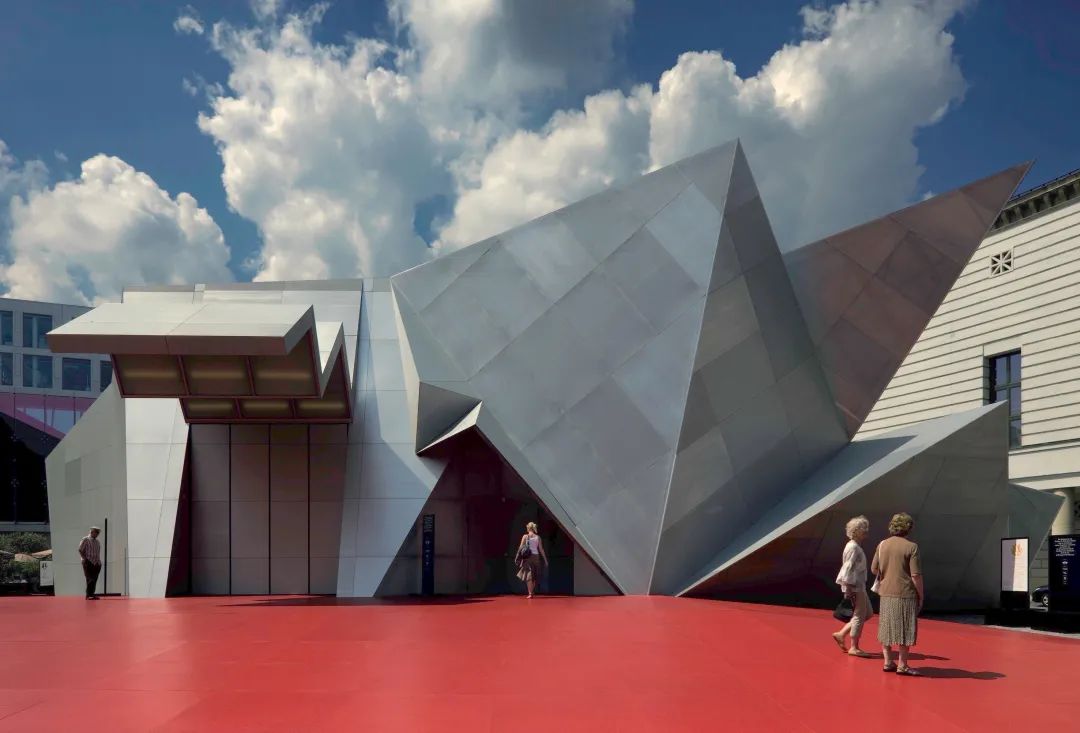

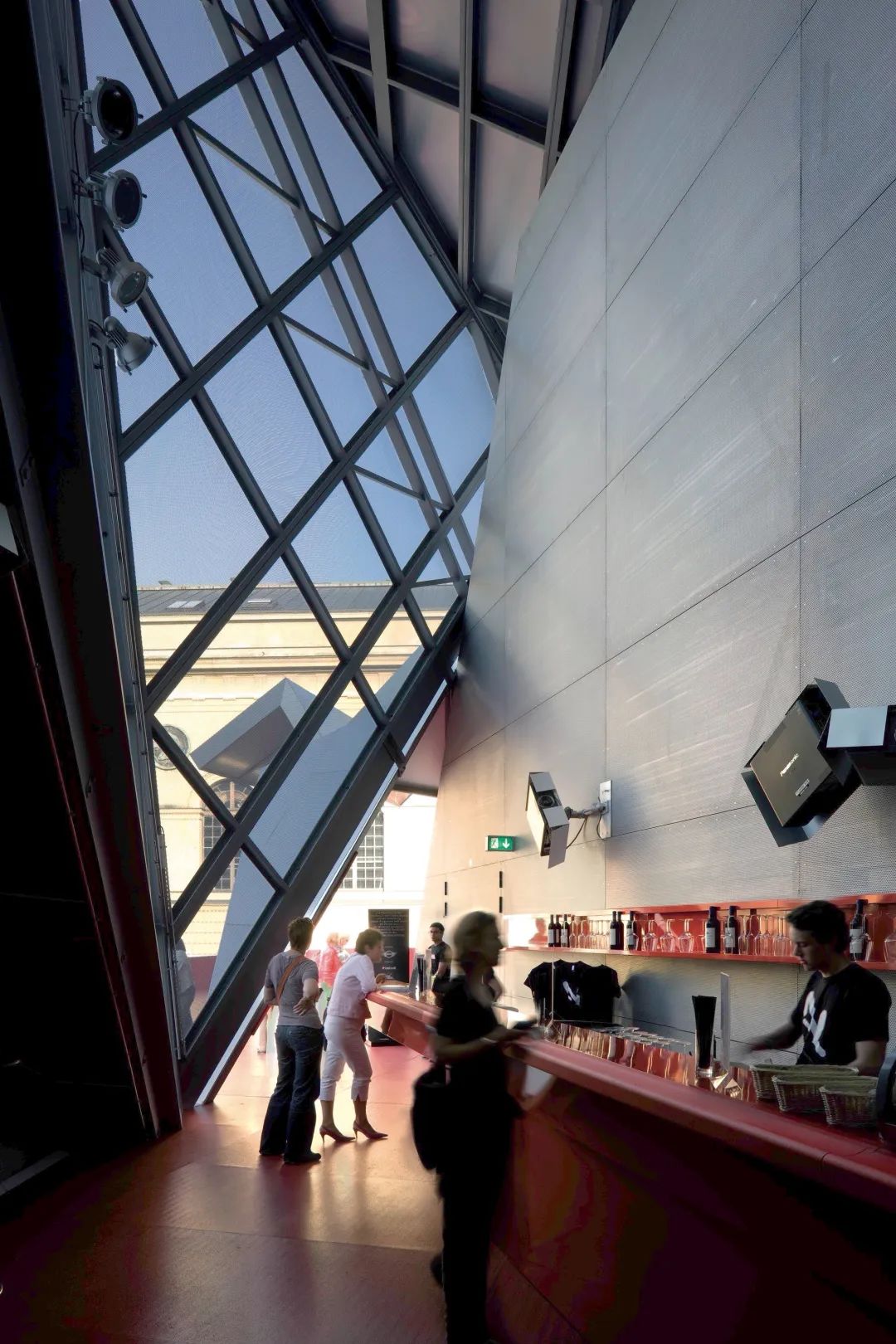

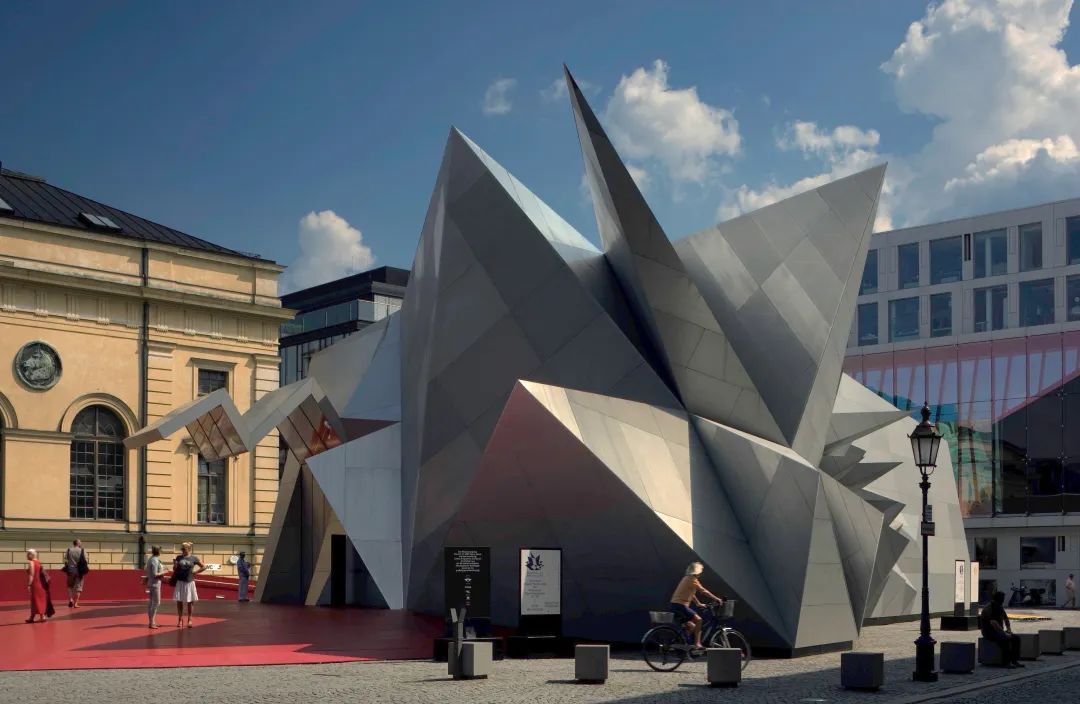

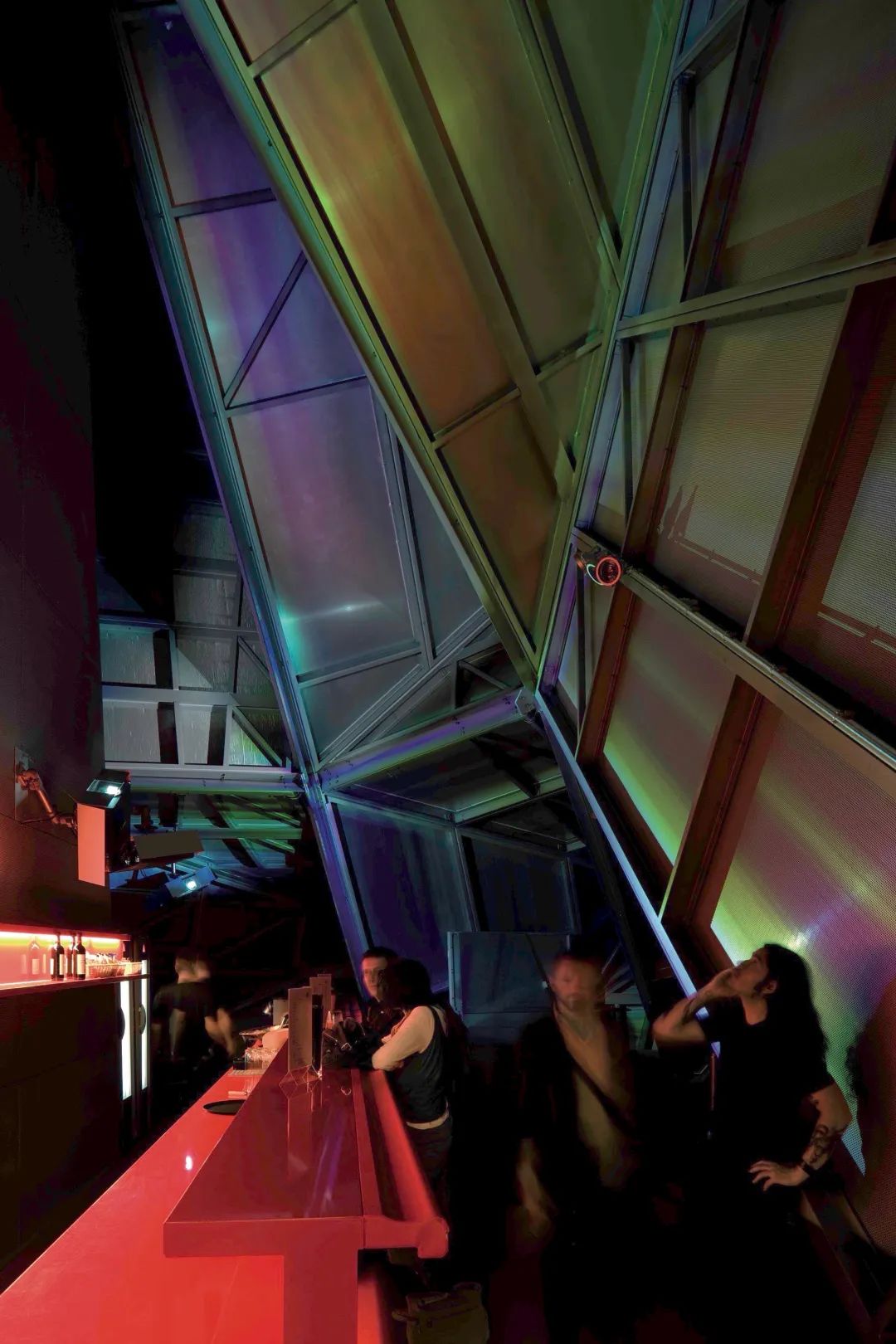

“迷你歌劇空間21”朝向街道及馬斯特爾廣場（Marstall square）一側的外殼與其雙層傾斜立面分離、開放、形成了一處間隙空間，打造了一處不受天氣影響的休息室及酒吧區。而由音樂轉換而成、水晶般的可觸碰雙層表皮形成了從廣場到入口以及主要表演區域的過渡空間，折疊的懸臂式屋頂則突顯了場館的主入口位置。

 ▲?Duccio Malagamba

 ▲?Duccio Malagamba

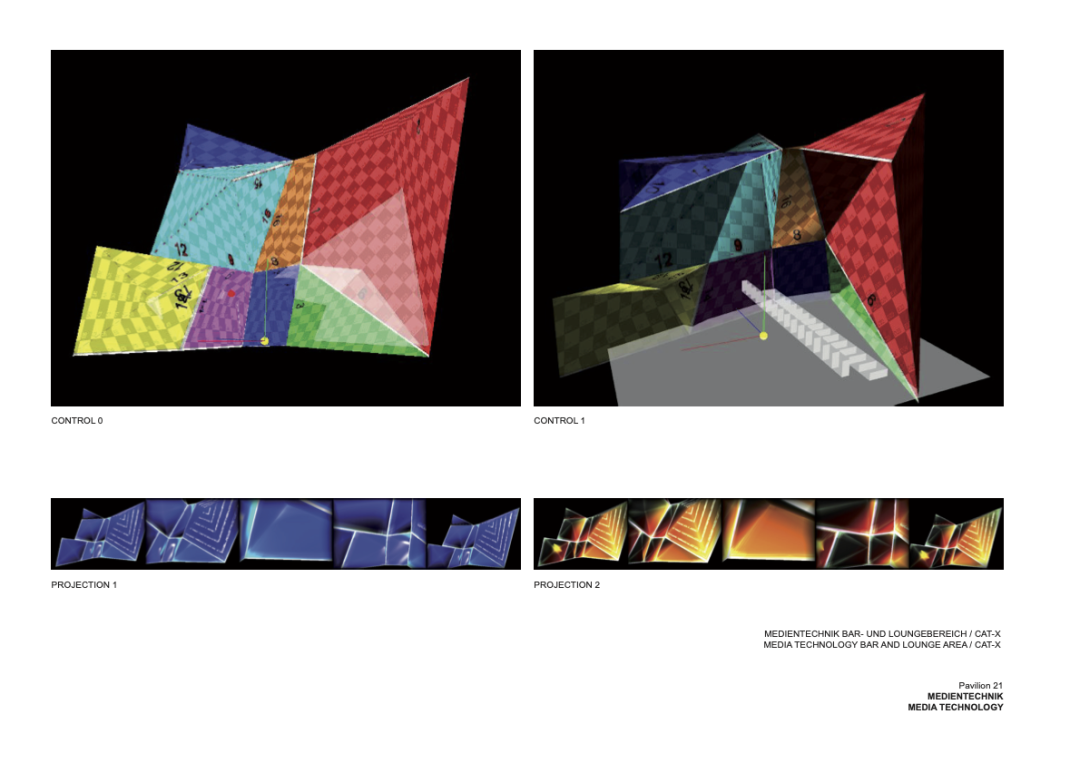

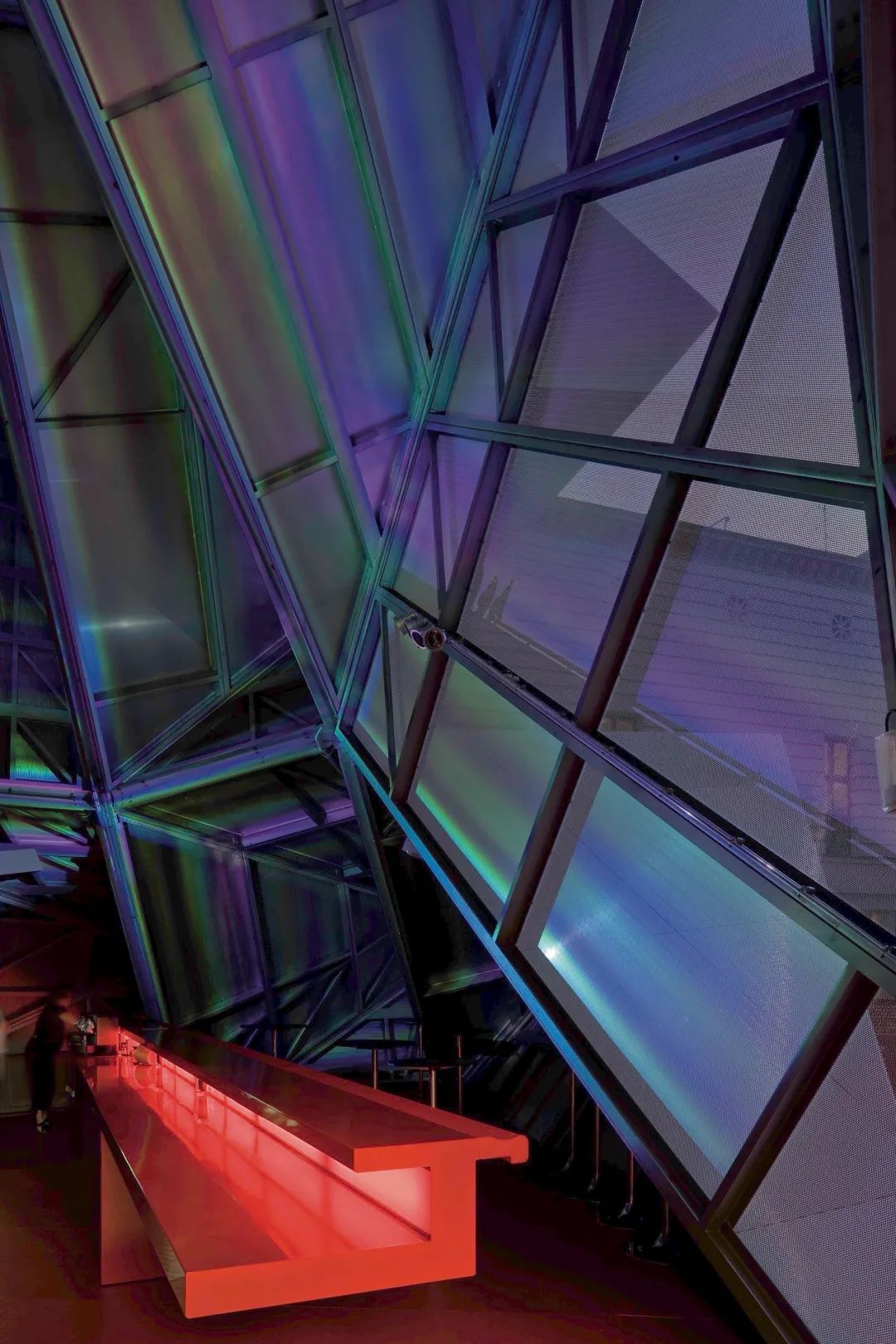

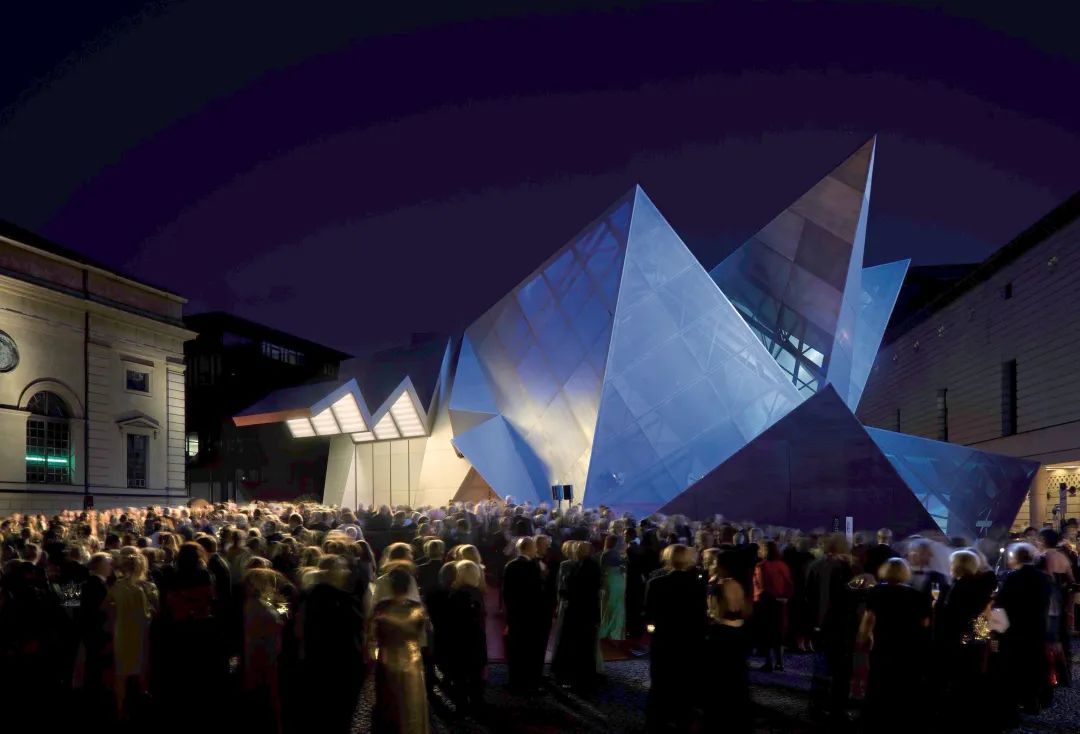

由cat-x開發的休息室裝置完善、加強了場館內部空間的設計。復雜的多重投影不僅照亮了休息室內部，同時也與音樂廳聲學交互。由此，場館內的空間感知進一步融合了光的運動，使得建筑呈現出仿佛時刻都在運動的形態。

 ▲?Duccio Malagamba

 ▲?Duccio Malagamba

 ▲?Duccio Malagamba

03建筑圖紙

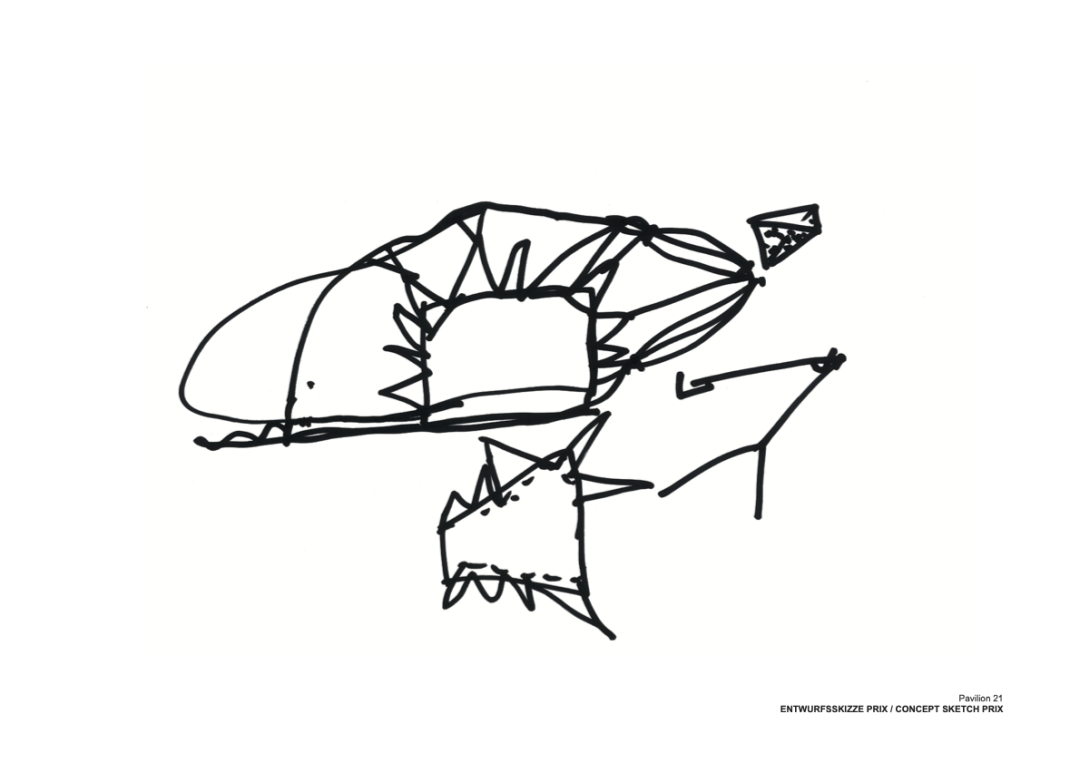

▲草圖

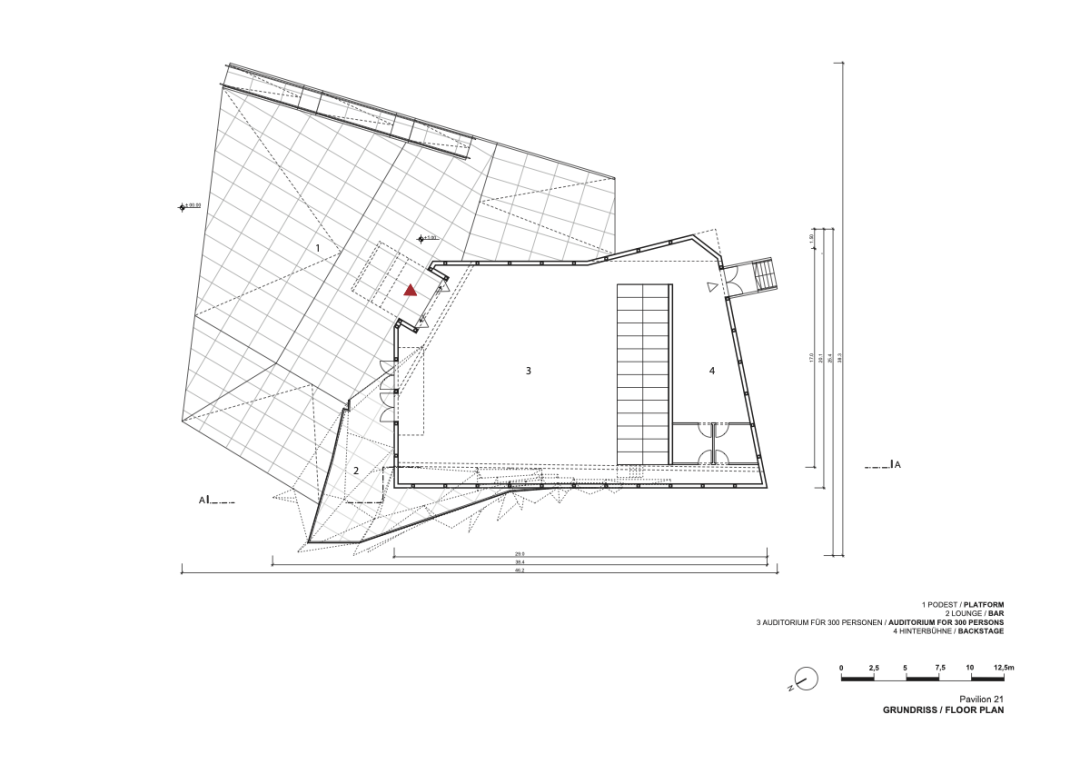

▲平面圖

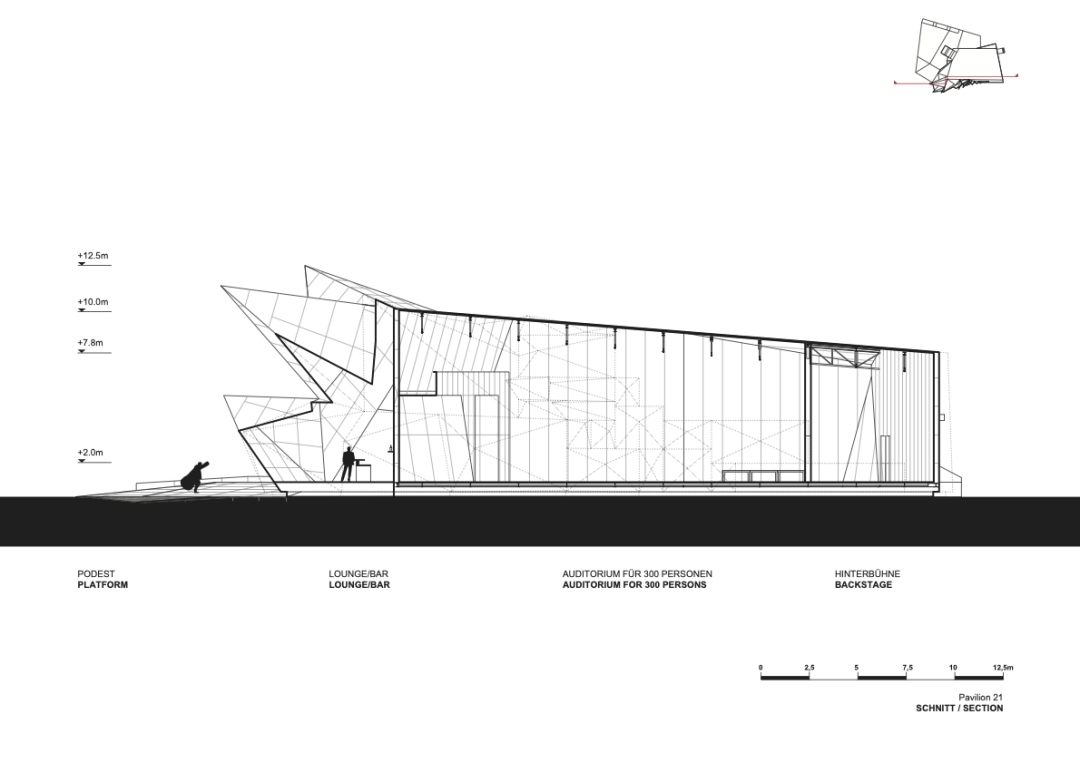

▲剖面圖

▲細部剖面圖

▲分析圖

▲分析圖

▲分析圖

項目信息 PROJECT INFO

設計年份：2015

施工年份：2018

完工年份：2021

總建筑面積：22.417 m2

凈建筑面積：15.390 m2

公寓單元數量：249間（234間兩居室、15間三居室單元）

項目團隊

規劃：藍天組COOP HIMMELB(L)AU Wolf D. Prix & Partner

設計總監：Wolf D.Prix

合伙人：Markus Prossnigg

項目建筑師：Martina Bighignoli

設計建筑師：Alexander Ott

項目團隊：Albara Arab, Christophe Bigras, Daniel Bolojan, Tyler Bornstein, Katya Ermishkina, Angela Heringer, Branislav Milic, Sadi ?zdemir, Denitsa Parleva, Lenka Petrak, Jan Rancke, Juan Robledo, Penelope Rüttiman, Tudor Sabau, Benjamin Schmidt, Tamara Soto Bailon, Mara Trübenbach

模型制作：Win Man, Jakob Deffner

顧問團隊

施工圖團隊：Architektur Consult, Vienna, Austria

景觀顧問：Rajek Barosch Landschaftsarchitektur, Vienna, Austria

結構顧問：Gmeiner Haferl Bauingenieure, Vienna, Austria

建造物理及聲學顧問：Sch?berl & P?ll, Vienna, Austria

機電顧問：rhm, Aspang, Austria

設計說明部分撰文 | 藍天組

編輯 | 趙祎琛
